Datos del producto:
|
Nombre de la producción: | Máquina de elevación de cristal | peso de vidrio: | 400 kg / 600 kg / 800 kg |
---|---|---|---|
ventosas de vidrio: | 4 / 6 / 8 o más | Marca: | Vidrio Lijiang |
Garantía: | 1 año | Voltaje: | 220 V |
Alta luz: | Descarga de la máquina de cristal del levantador del vacío,máquina de cristal del levantador del vacío 300kg,Máquina de cristal cargada del levantador del vacío |

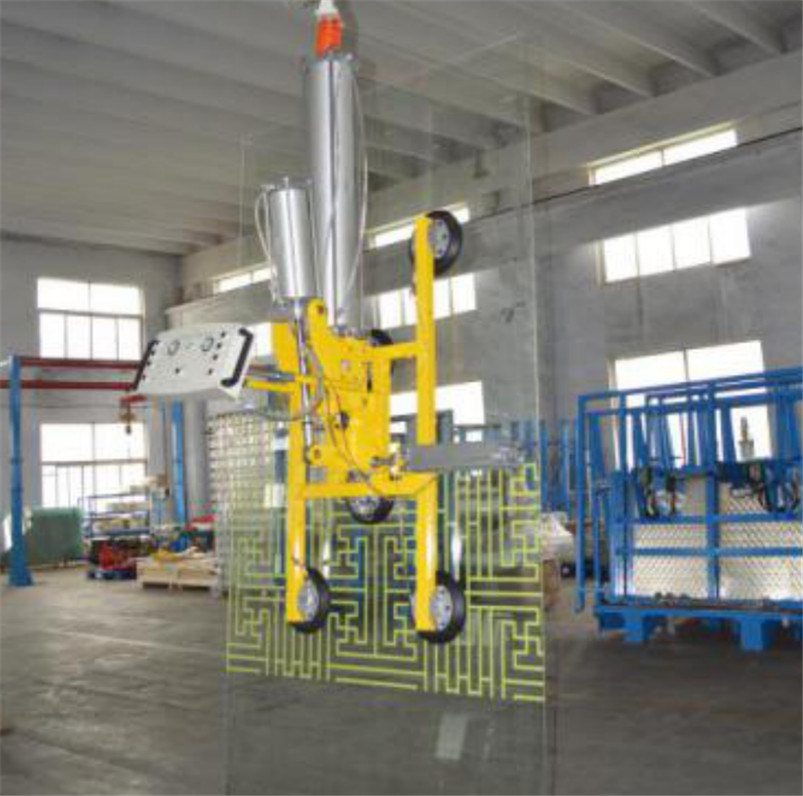

La máquina de cristal del levantador del vacío neumático con cuatro metros arma y cuatro metros de longitud
1. descripción de la función de los dispositivos de elevación de cristal
Parámetros de la máquina de cristal del levantador:
Configuración del parámetro |
Configuración del parámetro | Configuración del parámetro | Configuración del parámetro |
carga kilogramo | 400KG | 600KG | 800KG |
Modelo | DP-X4P | DP-X6P | DP-X8P |
Peso muerto kilogramo | 70KG | 90KG | 100KG |
Dimensión mínima
|
los 0.85×0.75×0.3M | el 1.5×1.15×03M | el 1.5×1.15×0.3M |
Dimensión máxima
|
el 1.2×0.9×0.3M | el 1.8×1.0×0.3M | los 2.5×1.0×0.3M |
Tamaño milímetro de la ventosa | (el tamaño estándar unificado de la ventosa, cada equipo se puede utilizar generalmente) | ||
Sola ventosa que lleva el kilogramo |
100kg (la carga real de la prueba puede alcanzar más que 180kg) |
||
Función de la rotación | rotación manual de 360 ° (dispositivo ahorrador de trabajo, seguro especial y confiable, fácil actuar) | ||
exploración reversa | torneado de manual de 90 ° (diseño humanizado, equilibrio, rápido automático y ahorrador de trabajo) | ||
Voltaje DC | DC12V (construido en vida de batería extralarga 2) | ||
Resistencia | Puede ser utilizado por 3-5 días para una carga, y dos baterías se pueden utilizar alternativamente | ||
Barra de extensión milímetro | 500m m (la sola longitud lateral, especificación de cristal especial puede ser modificada para requisitos particulares) | ||
Sistema de control | Succión y descarga teledirigidas atadas con alambre | ||
Adaptable | Nota: puede ser modificada para requisitos particulares según sus requisitos, tamaño del objeto y peso de proceso específicos. | ||
Estándar de peso |
÷ de cristal de cristal convencional 1000 000 de la densidad 2,5 del × del grueso del × de la anchura del × del peso = de la longitud = peso de cristal 3660×2440×19×2.5÷1000 000=424KG |
||
factor de seguridad
|
Según las normas de seguridad europeas del CE para los alzamientos y el uvv alemán 18 de las regulaciones de prevención de accidentes y Vbg/Vf 9a, el mejor factor de seguridad de la honda del vacío es 2,0, factor de z de 2,0, la carga es 1570n |
Parte eléctrica:
(1) un cambio del voltaje del vacío y una unidad de la alarma del zumbador están conectados con el levantador del vacío. Si la carga en la máquina del vacío alcanza no más la presión determinada u ocurre una falta eléctrica, la unidad de la alarma activa la advertencia púrpura de débil a débil y a los sonidos del zumbador. , Solicite al operador tratar de esto en tiempo hábil.
●Pieza del vacío:
(1) el levantador de la succión utiliza una bomba de vacío rotatoria sin aceite alemana de la paleta con una capacidad de bombeo de 8 m3/h, de un diploma masivo del vacío encima del 85%, de un ahorro de energía, de compacto y de ligero, de sin necesidad de mantenimiento, del etc.;
(2) el sistema entero de equipo se equipa de 6 ventosas del vacío, adsorción de múltiples puntos, para asegurarse de que la placa puede llevar a cabo una cantidad excesiva además de la inclinación para la duración del método de dirección
(3) la tela de la ventosa es caucho de nitrilo del diámetro de 360m m, aceite (benceno), durable, ácido y álcali resistentes, y puede fijar por adsorción con éxito con FRP para alcanzar altura apropiada de la ventosa. Presión enorme teórica de la succión = lugar hermoso (producto físico * coeficiente) * alargamiento calculado (0,6 barras); (0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610.416, que es aproximadamente 610,4 kilogramos. Según el factor de seguridad en cuatro casos, la fuerza permitida auténtica de la succión de la ventosa es 610,4/4 = 152,6 kilogramos. La energía total de la succión de 6 ventosas es 600kg. Nota: La presión de la succión del vacío dada en la tabla arriba es debajo calculado grado del vacío del 60%. En condiciones de trabajo diarias, el diploma del vacío del artilugio puede alcanzar más el de 85%
(4) el sensor de la tensión del vacío es hecho por la marca japonesa Panasonic, y el nivel de tensión de la alarma se fija hasta el vacío del 60%;
(5) cada ventosa se equipa de una vávula de bola experimental para controlar la apertura y el cierre, asegurándose de que las mismas herramientas se pueden utilizar en una gama de especificaciones del panel;
(6) los componentes superiores y más bajos de la barra de la succión se orientan hacia arriba con una primavera. Ahora, si la placa no es plana, la primavera actuará como almacenador intermediario para cargar el lechón uniformemente para asegurar la seguridad y la confiabilidad del lechón.
●Total:
(1) según el formato del artilugio del vacío del EN 13155 del estruendo de la unión europea para la construcción exterior de las paredes de cortina.
(2) dirección horizontal, el mover de un tirón accionado eléctricamente y dirección vertical.
(3) el diseño flexible, se puede utilizar para hacer frente a tamaños únicos de FRP.
