Datos del producto:
|
Nombre de la producción: | Lechón y levantador de cristal | Uso: | Utilizado para el vidrio de la transferencia y el cargamento o el vidrio de la transferencia |
---|---|---|---|
Peso: | 300kg/500kg/900kg | usando: | Elevación del vidrio |
Garantía: | 1 año | potencia de la máquina: | 4kw |
Alta luz: | Limpie los lechones con la aspiradora de elevación de cristal,Lechones de elevación de cristal cargados,Transferencia de los lechones de elevación de cristal |

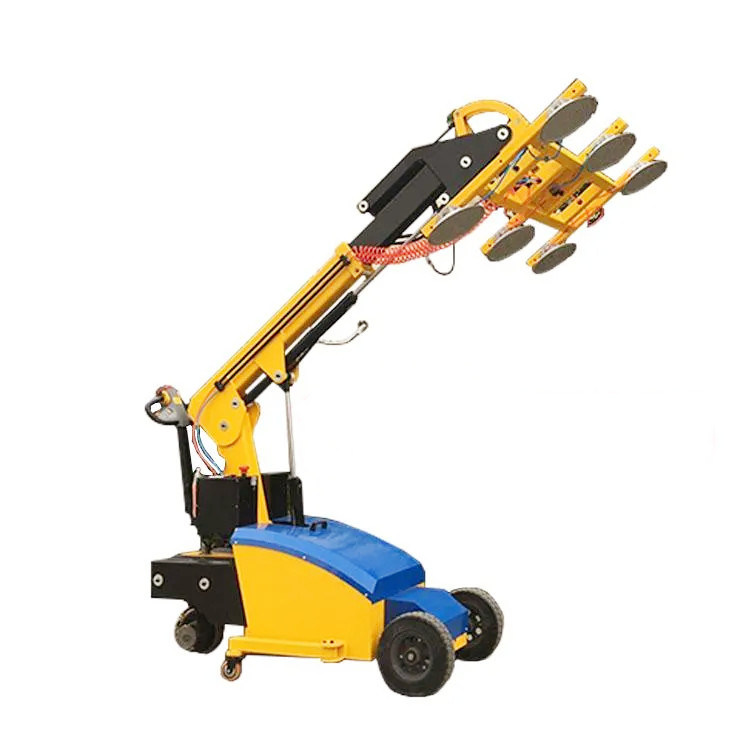

Lechón de cristal y levantador usados para el vidrio de la transferencia y el cargamento o el vidrio de la transferencia
Descripción de producto de cristal del lechón y del levantador:
El coche de cristal de la ventosa se actúa para eléctrico e hidráulico. El sistema entero consiste en el dispositivo de vacío eléctrico, el dispositivo eléctrico del funcionamiento, el dispositivo hidráulico del funcionamiento, el sistema de impulsión eléctrico y el sistema de protección de la seguridad, que puede realizar la operación de afianzar, de levantar y de llevar el vidrio con abrazadera a una posición específica. Puede también ser montado en diversos modelos para adaptarse a diversos sistemas.
Información | Detalles |
Conveniente para levantar |
Propiedades materiales: Superficie no porosa, lisa a prueba de gas Ejemplo: vidrio plano, vidrio del edificio, diversas clases de procesar el vidrio y el vidrio especial |
Peso | 500KG |
FREDDIE del lechón y del levantador de cristal
Nombre | Tipo: FVL-CS500-10 500KG |
Capacidad de carga segura |
500kg,
|
Tamaño de cuerpo | 2850mm*1200mm*1750m m |
Descripción de los lechones | Caucho negro, abrasión resistente, |
Poder | 200Ah (24V) *4pcs |
Poder de la carga |
110V~ 240V, 50/60Hz |
Poder de la máquina | 4KW |
Peso | 500KG |
Material conveniente | Vidrio |
Usando manera | El manual actúa |
Peso del producto |
1500kg |
Nivel de ruidos
|
Menos DB de 70 |
Inclinación hidráulica 180° hacia arriba y hacia abajo con la detención en cualquier posición. | |
Ciénaga principal hidráulica izquierda y 90°with derecho que para en cualquier posición. | |
Elevación hidráulica arriba y abajo hasta 4000m m. | |
Funciones |
Hidráulico amplíe el brazo de elevación hasta 1000m m. |
Coche del motor eléctrico, control por el volante | |
El 90° izquierdo y derecho del movimiento hidráulico | |
Recarga cuando poder de la electricidad menos el de 30% | |
Instructure | Sistema del no retorno de Accum y sistema de la remuneración del vacío |
Las piezas principales de la máquina de elevación de cristal
1. Pieza completamente eléctrica de la ventosa:
●El ordenador de conducción tiene un dispositivo de protección de baja tensión de la sobreintensidad de corriente para evitar con eficacia que el undervoltage dañe el sistema eléctrico.
●Estación de bombeo hidráulica del alto rendimiento
●Equipado del interruptor de límite electrónico, puede controlar exactamente la altura de elevación máxima del pórtico, para proteger eficazmente el motor de elevación y para ampliar el uso del motor.
vida.
●El motor impulsor tiene las ventajas del poder fuerte, funcionamiento y de poco ruido estables.
●Batería industrial para el coche eléctrico de la ventosa, equipada del cargador a juego inteligente, con la función automática del poder-apagado, la carga entera
No hay necesidad de la supervisión in situ.
2. Mecanismo de la ventosa: El marco de ventosa se diseña en una forma rectangular y es soldado con autógena por el tubo cuadrado y el tubo rectangular, que es seguro y durable. Las ventosas se distribuyen uniformemente, de modo que la fuerza sea uniforme y estable después de que se fije por adsorción el vidrio, y la posición de la ventosa se puede ajustar en el marco rectangular entero para adaptarse a diversas especificaciones del vidrio. Cantidad de trabajo 500kg, control de mano de obra de la velocidad que camina.
3. Ventosa: Adopta la ventosa de goma de punto fijo, cada ventosa se puede abrir y cerrar independientemente para adaptarse a diversas especificaciones del vidrio; para el apagón anormal, el caucho de punto fijo puede mantener con eficacia la presión negativa el cuerpo de la ventosa que disminuye lentamente, para guardar el objeto por cierto periodo de tiempo. Caído.
4. Mecanismo del tirón: El empujador hidráulico conduce el tenedor de ventosa para alcanzar el tirón 0-90°.
5. Mecanismo de rotación: Utilice el reductor + el engranaje para conducir el tenedor de ventosa para alcanzar la rotación 0-360°.
6. Pieza del vacío: Adopt importó la bomba de vacío sin aceite de DC + válvula de control + la válvula electromagnética de la entrada + filtro + sensor digital de la presión de la entrada + sola vávula de bola de control de la cavidad de la ventosa para alcanzar la adsorción y el lanzamiento rápidos y estables del vidrio.
7. Sistema de alarma: Cuando las caídas de presión del vacío del sistema del límite superior (el 85%) al límite más bajo (el 55%), la alarma de la presión baja se accionan, y se alcanzan los controles de sistema la bomba de vacío para llenar automáticamente la presión hasta el límite superior de la presión del vacío, con eficacia asegurando la seguridad del vidrio en el proceso de dirección.
Proceso del trabajo del levantador de cristal
(10) actúa el empujador para contraer la ventosa al marco de puerta de la ventosa, y después sale el marco de puerta; entonces movimiento la ventosa de moverse al vidrio que se dirigirá, y de repetir los pasos 3-9 para terminar el transporte de cristal otra vez.
Parámetros del levantador de cristal del lechón
Nombre | Fije | Parámetros | |
1 | Forma de la impulsión | ||
2 | Conducción de estilo | 步行式 | |
3 | Carga clasificada | Kilogramo | 1500 |
4 | Distancia de centro de la carga | milímetro | 600 |
5 | Altura de elevación | milímetro | 3000 |
6 | Altura cuando el pórtico está contraído | milímetro | 2000 |
7 | Altura después del descenso de la ventosa | milímetro | 1000 |
8 | Longitud de la máquina | milímetro | 2850 |
9 | Anchura de la máquina | milímetro | 1200 |
10 | Radio de torneado | milímetro | 2500 |
11 | Conduciendo la velocidad a carga plena/ninguna carga | kilómetro por hora | 5 |
12 | Velocidad de elevación a carga plena/ninguna carga | m/s | 0.06/0.13 |
13 | Velocidad descendente a carga plena/ninguna carga | m/s | 0.13/0.10 |
14 | Capacidad que sube máxima a carga plena/ninguna carga | % | 6/15 |
15 | Poder del motor impulsor | Kilovatio | 1,2 |
16 | Poder de elevación del motor | Kilovatio | 2,2 |
17 | Ruido del vehículo | DB (A) | 70 |
18 | Voltaje/capacidad de la batería | V/Ah | 24/200 |
19 | Cargador | V/A | 24/15 |
20 | Peso de la máquina | Kilogramo | 1500 |
