Name: Método manual de elevación de cristal de la diapositiva de la máquina del vacío voladizo
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: LJXJ300 Crane Lifter Equipment voladizo cargado de cristal
Availability: InStock

En casa > productos > Sistemas de elevación del alzamiento del vacío >

Método manual de elevación de cristal de la diapositiva de la máquina del vacío voladizo

Máquina de elevación del lechón de cristal

Máquina de elevación de cristal del vacío voladizo

Máquina de elevación de cristal voladiza

Lugar de origen:

Ciudad de Jinan, provincia de Shandong, China

Nombre de la marca:

Jinan Lijiang Glass

Certificación:

CE & ISO9000

Número de modelo:

LJXJ300 Crane Lifter Equipment voladizo cargado de cristal

Éntrenos en contacto con

Pida una cita

Detalles del producto

Nombre de la producción:

Levantador cargado de cristal del vacío

Peso de cristal máximo:

360kg

Longitud de la columna:

4 metros

longitud del brazo:

4 metros

Método de la diapositiva:

Manual

Ángulo de la rotación:

el 90°

Resaltar:

Máquina de elevación del lechón de cristal

Máquina de elevación de cristal del vacío voladizo

Máquina de elevación de cristal voladiza

Términos de Pago y Envío

Cantidad de orden mínima

1 sistema

Precio

Negotiated Price

Detalles de empaquetado

paquete de madera de los casos

Tiempo de entrega

5-8 días laborables

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

15 sistemas por mes

Productos relacionados

El video

Contacto ahora

Descripción del Producto

Máquina de elevación de elevación del vidrio voladizo del vacío de la máquina del lechón de cristal
LJXJ300 Crane Lifter Equipment voladizo cargado de cristal
Equipo de elevación del robot de Flip Glass Vacuum Curtain Wall de la ventosa del vidrio rotatorio eléctrico del alzamiento en venta

Descripción de producto

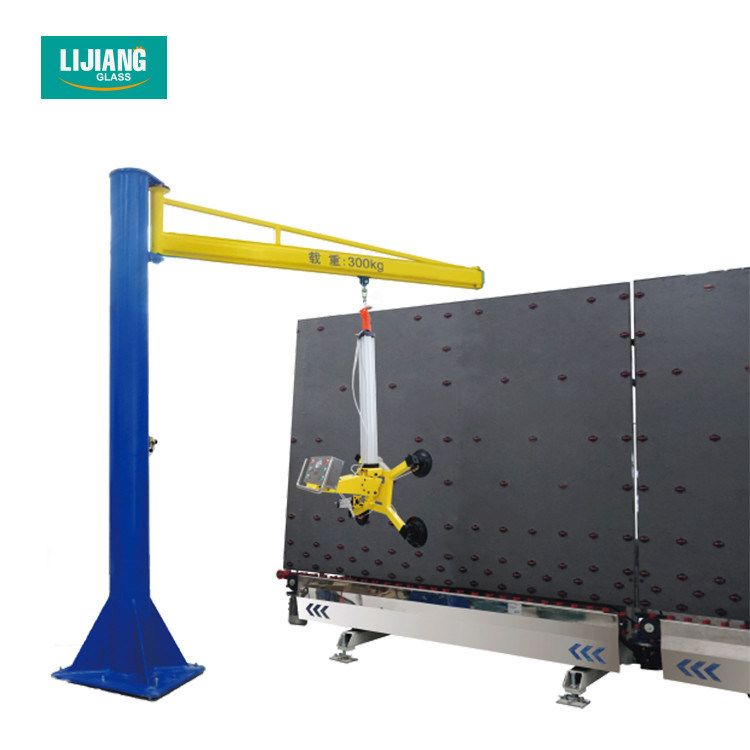

Cargamento de cristal LJXJ300 y descarga de la grúa voladiza del levantador

Actúan al halterófilo de cristal neumático del cargamento y de la descarga del manipulante que da usando el aire comprimido. El dispositivo no utiliza electricidad y es seguro y confiable, y fácil de actuar. Es un vidrio esencial que maneja la herramienta para la industria de transformación de cristal moderna. El aire que atraviesa las causas del generador del vacío limpia la presión con la aspiradora para chupar el vidrio. Un movimiento del cilindro es actuado recibiendo la señal del comando del aire comprimido en un tubo de entrada. El dispositivo es de uso general para el trabajo de dirección de cristal en las líneas de transformación de cristal de la fábrica, tales como pulido, limpieza, moderado, laminado, aislada, etc.

●Parte mecánica:

(1) la longitud total del haz principal del alzamiento de la succión se diseña para ser 2000m m, y la parte superior de la parte media se suelda con autógena y se sella con una placa, y la parte media se utiliza como acumulador del vacío. La prueba de la hermeticidad se realiza después de soldar con autógena para no asegurar ninguna salida. Cuando el equipo se acciona repentinamente apagado, todavía se garantiza para poder fijar confiablemente las placas por adsorción por lo menos 20 minutos, y no causará accidentes de la seguridad tales como daño de equipo (el estándar europeo del CE es mantener 10 minutos)

(2) este equipo se equipa de 6 ventosas con un diámetro de 360m m para diversos tamaños del vidrio. La posición de cada ventosa respecto al haz es ajustable facilitar la adsorción del vidrio de diversos tamaños.

●Parte eléctrica:

(1) el interruptor de presión del vacío de A y una unidad de la alarma del zumbador están instalados en el alzamiento del vacío. Cuando la presión de sistema del vacío no alcanza la presión determinada, o cuando ocurre un apagón, la unidad de la alarma controlará el piloto rojo para encenderse para arriba y el zumbador al sonido. , Incite al operador tratar de ella a tiempo.

●Pieza del vacío:

(1) el alzamiento de la succión adopta una bomba de vacío rotatoria sin aceite alemana de la paleta, con una capacidad de bombeo de 8m3/h, un grado grande del vacío encima del 85%, ahorro de energía, compacto y ligero, de ningún mantenimiento, etc.;

(2) el sistema entero de equipo se equipa de 6 ventosas del vacío, adsorción de múltiples puntos para asegurarse de que la placa puede mantener un nivel durante el proceso de dirección sin la inclinación;

(3) el material de la ventosa es caucho de nitrilo, con un diámetro de 360m m, resistencia del aceite (benceno), durable, del ácido y del álcali, y puede fijar por adsorción con eficacia con FRP para producir un solo nivel verdadero de la ventosa. Fuerza grande teórica de la succión = área eficaz (producto físico * coeficiente) * presión calculada (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, que es aproximadamente 610.4Kg. Según el factor de seguridad de 4 veces, el poder permisible real de la succión de la ventosa es 610.4/4=152.6Kg. El poder total de la succión de 6 ventosas es 600kg. Nota: La fuerza de la succión del vacío mencionada en la tabla antedicha es debajo calculado grado del vacío del 60%. Bajo condiciones de trabajo normales, el grado del vacío del sistema puede alcanzar más el de 85%;

(4) el sensor de la presión del vacío se hace de la marca japonesa de Panasonic, y el nivel de la presión de la alarma se fija hasta el vacío del 60%;

(5) cada ventosa se equipa de una vávula de bola manual para controlar la abertura y el cierre, que se asegura de que el mismo equipo se pueda aplicar a las diversas especificaciones de placas;

(6) las partes superiores y más inferiores de la barra de lechón se equipan de una primavera. Cuando la placa no es plana, la primavera actúa como un almacenador intermediario para hacer el lechón subrayó uniformemente, para asegurar la seguridad y la confiabilidad de la ventosa.
