Datos del producto:
|
Nombre: | Grúa voladiza de cristal | Ventaja: | con el lechón de elevación |
---|---|---|---|
Peso de elevación máximo: | 1000KG | Ventosas: | 4 pedazos |
Deslizar método: | Manual | Elementos de control de aire: | Airtac |
Alta luz: | Grúa voladiza de cuatro ventosas,Grúa voladiza 1000KG,Grúa voladiza de cristal del hueco |

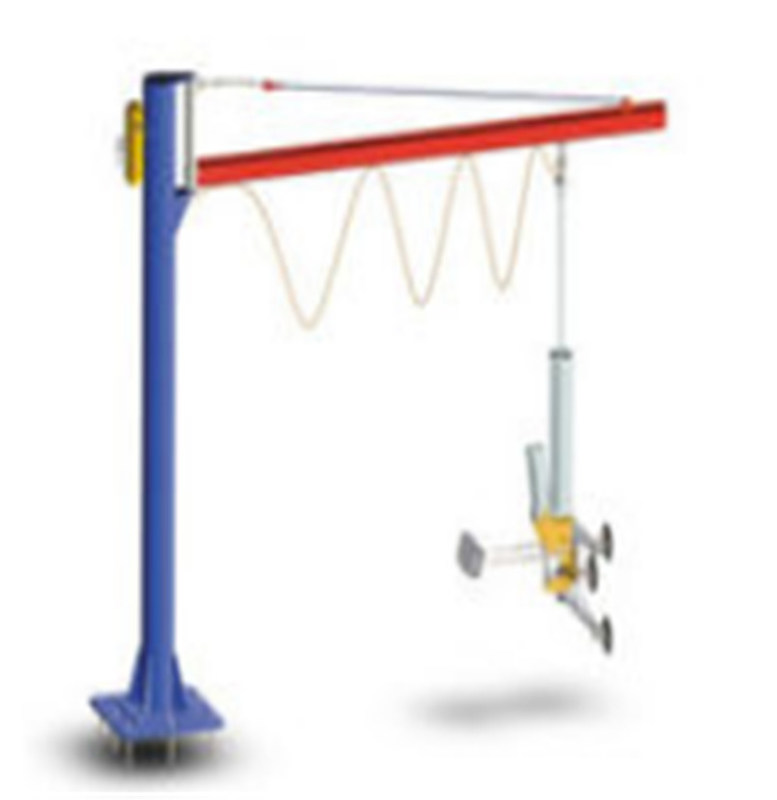

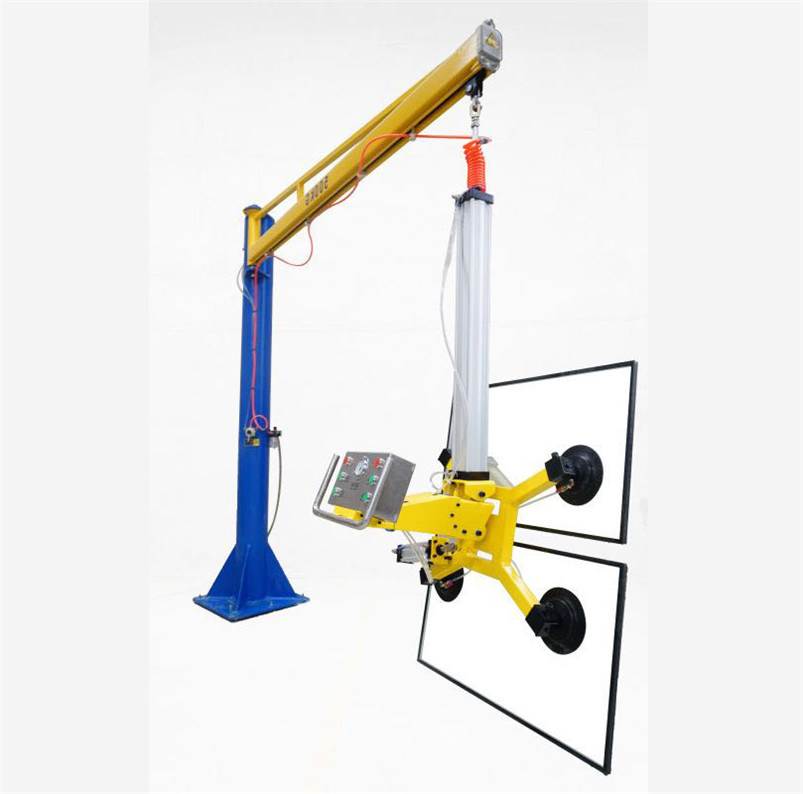

Cuatro ventosas que levantan la grúa voladiza para el vidrio hueco 1000KG que procesa uso al proceso de cristal e instalar
Características principales de la grúa voladiza
Bomba de vacío de carga opcional de DC, equipada del dispositivo de la batería.
- La capacidad de carga máxima es 1000 kilogramos (10 tazas) del vacío, el más grande. Tamaño de cristal los hasta 8m (los hasta 3.9m con el levantador de la columna)
- Conveniente para el vidrio de alta temperatura

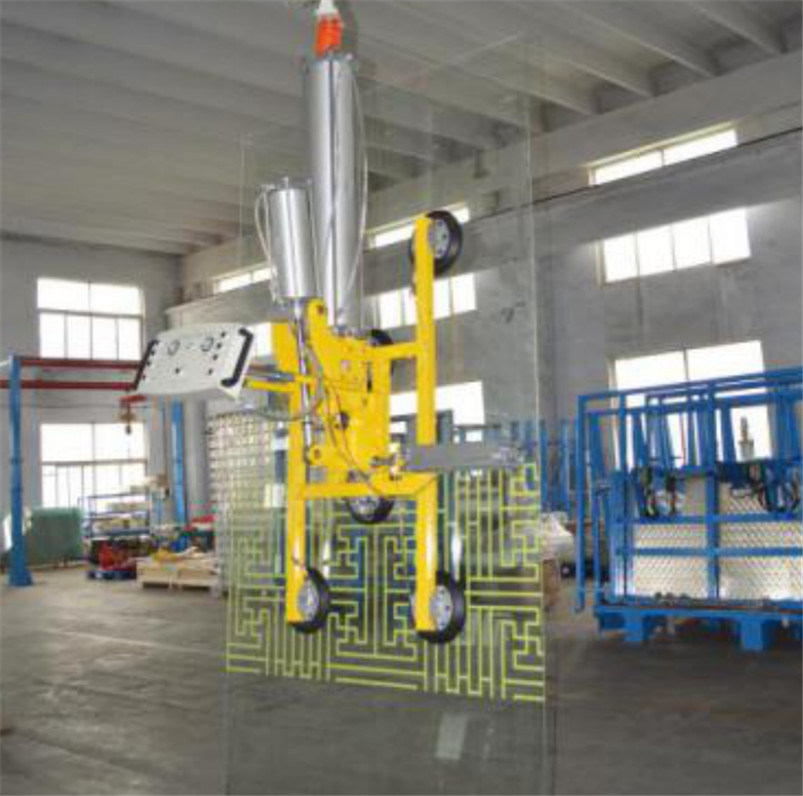

Grúa voladiza de cristal con el lechón de elevación
1. Este elevador de cristal del vacío se utiliza para transportar las placas de cristal huecos.
2. Este levantador de cristal puede levantar la placa de vidrio 1000kg
3. equipado de 5 ventosas. Pero la ventosa se puede instalar según necesidades del cliente.
4. El equipo es estable, fácil de utilizar y seguro.
5. El aspirador se equipa de los pilotos. Cuando se corta el poder o los escapes del vacío, enviará inmediatamente señales ligeras y de sonidos de advertir al operador realizar operaciones de emergencia.
Parámetros:
Peso de Max Glass | 800KG | |
Ángulo de la rotación |
Gire 180 |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
Ventosas | 4 pedazos | |
Materiales de la taza | Silicón | |
Deslizar método | Manual | |
Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
Longitud del brazo | 4 metros | |
Elementos de control de aire | Airtac |
El usar para
- Cadena de producción de cristal aislador,
- Instalación del sistema de cristal de la pared de cortina,
- Cargando y descargando la hoja de cristal en la tabla del corte del vidrio,
- Instalación del parabrisas del coche.
Otros productos del VIDRIO de LIJIANG
Dobladora LJZW2020 del espaciador de aluminio automático
Característica principal
• Adopte el sistema de control del PLC de Siemens, interfaz de la pantalla táctil
• Sistema del servocontrol del CNC de Japón FUJI
• Cuatro unidades de almacenamiento el tamaño de un control
• Corte y alimentación automáticos de las juntas de aluminio
• Función auxiliar del ajuste de doblez del bastidor de aluminio grande
• Las juntas de aluminio están disponibles de diversos tamaños y tamaños
• Marco espacial con forma curvada continua
• Placa protectora separada en fuera del doblador
• Automáticamente evitar la conexión al doblar y cortando
• Dispositivo de la pausa y del reset para manejar fracasos de equipo
• Función de entrada del USB, lectura directa de ficheros en el formato de Excel, etc. (opcionales)
• Intervalo que imprime la función del código (opcional)
• Imprimiendo la función de la etiqueta autoadhesiva (opcional)
• Puede ser común doblada en el acero de aluminio e inoxidable (opcional)
• Automáticamente agujeros del gas del taladro (opcionales)
• Conecte con el sistema del ERP (opcional)
Datos técnicos
Tamaño de doblez del máximo | 2000mm*2000m m (2500*2500m m) |
Tamaño de doblez mínimo | 250mm*200m m |
Anchura de aluminio del espaciador | 5.5-27m m |
Error dimensional | ±0.5mm |
Error del ángulo | ±1º |
Velocidad de proceso | ≤26s |
Suministro de aire | ≥0.65MPa |
Poder total | AC220/380V 50Hz 2.5KW |
Dimensión | 10500mm*2200mm*2600m m |
Parámetros eléctricos
NOMBRE | MARCA | NOMBRE | MARCA |
PLC | SIEMENS ALEMÁN | Trío | Taiwán AIRTAC |
Aparato eléctrico de la baja tensión | SIEMENS ALEMÁN | Cilindro | Taiwán AIRTAC |
Motor servo | JAPÓN FUJI | Válvula electromagnética | Taiwán AIRTAC |
Conductor servo | JAPÓN FUJI | Poder del interruptor | Taiwán TIENDE |
Retransmisión | JAPÓN OMRON | PANTALLA TÁCTIL | Taiwán WEINVIEW |
Sensor | COREA AUTONICS | GUÍA | Taiwán TBI |
Lavadora de cristal de LJWBQJ-2500A
la lavadora de cristal CP-2500A utilizó para limpiar y secando las superficies superiores y más bajas del vidrio plano ordinario y del vidrio bajo-e de alta calidad, se compone del segmento entrante, limpiando secando el segmento y el segmento al aire saliente.
Estructura del montaje de la aleación de aluminio, ningún concepto del pedazo, uso permanente,
Eficacia alta, eficacia del ahorro de la energía el 70%;
2. Las piezas de chapa restantes todas se hacen de la rociadura mecánica avanzada
Pintura o polvo
3. El rodillo de goma se hace del eje de acero de goma e inoxidable vulcanizado;
4. La parte que se lava en contacto con el agua se hace del acero inoxidable;
5. En el departamento de limpieza, el equipo del viento levanta hacia arriba y hacia abajo en conjunto, la elevación máxima es 350m m, que es conveniente para la limpieza y el mantenimiento
6. Tres pares de los cepillos (Ø150mm) con la configuración de acero inoxidable del eje (el vidrio bajo-e, el vidrio revestido plano y la protección solar cubrieron el vidrio pueden ser limpiados sin el daño de la superficie revestida);
7. Dos pares de cuchillos de aire de acero inoxidables especialmente configurados de la aleación de aluminio, fuerte viento, buen efecto de la sequedad del aire, con el sistema de calefacción (con el dispositivo del control de la temperatura, la apertura y opcional cerrado);
8. La fan se equipa de un filtro de aire en el cuarto de la entrada de aire, que tiene un volumen de aire grande y un buen efecto de secado al aire. La cubierta de fan entera está instalada en la parte superior del taller, con un filtro de aire en el lado para la inspección y la limpieza fáciles
9. La impulsión principal es transmisión del engranaje, regulación de la velocidad de la conversión de frecuencia, indicador digital, y la rotación del rodillo del cepillo de la sección que se lava es conducida por las correas independientes de los motores superiores y más bajos respectivamente. La regulación de la velocidad de la conversión de frecuencia es estable, y la vida de servicio es larga, realizando la limpieza de mucha demanda del vidrio especial;
10. Botones mecánicos del control, indicador digital de la lavadora, operación simple, operación simple y mantenimiento conveniente
11. El tanque de agua de la lavadora está instalado afuera, que es conveniente para limpiar el tanque de agua, cambiar el agua, y comprobar el efecto que se lava de la lavadora para ser limpiador.
12. Control opcional del PLC, pantalla táctil. Es conveniente que los trabajadores utilizar y mantengan, y puede ser conectado con cualquier fabricante de afilamiento de la máquina sin huecos. (En caso de necesidad, puede ser comprado por separado)
1. Anchura de cristal máxima: 2500m m (máximo eficaz: 2650m m)
2. Especificación de cristal mínima: 400mm×400m m (limitado para escoger fila en lados izquierdos y derechos)
3. Grueso de cristal: 3mm-25m m (indicador digital)
4. Gama de velocidad: grueso de cristal dentro 3-25m m Vmax=1-12m/min
5. Impulsión principal, método de regla de la velocidad del cepillo: control de frecuencia
6. Altura de la tabla: 900±25m m
Anchura de cristal máxima | 2500m m (máximo eficaz: 2650m m) |
Especificación de cristal mínima | 400mm×400m m (limitado para escoger fila en lados izquierdos y derechos) |
Grueso de cristal | 3mm-25m m (indicador digital) |
Gama de velocidad | grueso de cristal dentro 3-25m m Vmax=1-12m/min |
Impulsión principal, método de regla de la velocidad del cepillo | control de frecuencia |
Altura de la tabla | 900±25m m |
Poder total | 42KW (calefacción acuífera del viento: 15KW) |
Fuente de agua | uno mismo-circulación, agua del grifo (según estándares civiles del agua) y suplemento agua-agua desionizado (el equipo desionizado del agua será proporcionado por el comprador) |
Fuente de energía | 380V 50Hz |
Dimensiones (altura del × de la anchura del × de la longitud) | aproximadamente 6260*4800*3100 |
Peso | 3940kg |
