Datos del producto:
|
| Nombre: | Grúa voladiza de cristal | Ventaja: | con el lechón de elevación |
|---|---|---|---|
| Peso de elevación máximo: | 800KG | ||
| Alta luz: | Grúa voladiza de cristal,Grúa voladiza de cristal aislador,Máquina de elevación de cristal aislador 800KG |
||

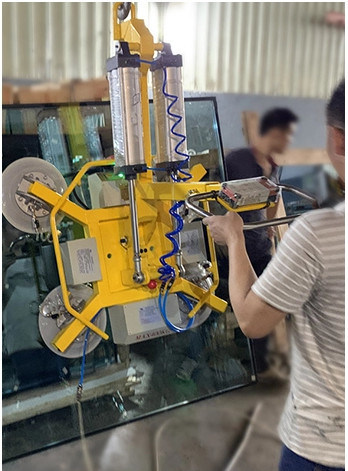

Grúa voladiza de cristal con el lechón de elevación
Parámetros:
| Peso de Max Glass | 360KG | |
| Ángulo de la rotación | el 90° | A la izquierda e a la derecha |
| Ventosas | 4 pedazos | |
| Materiales de las tazas | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
Parámetros:
| Peso de Max Glass | 260KG | |
| Ángulo de la rotación | Gire el ° 90 | A la izquierda e a la derecha |
| Ventosas | 2 pedazos | |
| Materiales de las tazas | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4meters | |
| Elementos de control de aire | Airtac |
Parámetros:
| Peso de Max Glass | 500KG | |
| Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
| Ventosas | 6 pedazos | |
| Materiales de la taza | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
| Peso de Max Glass | 400KG | |
| Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
| Ventosas | 2 pedazos | |
| Materiales de las tazas | Silione | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
Otros productos del VIDRIO de LIJIANG
Cadena de producción de cristal aislador automática de la vertical LJBZ2025
USO
Como el proceso más importante de aislar la producción de cristal, somos especialmente profesionales en la limpieza de cristal, presionar que transmite y el relleno del gas (opcionales). La cadena de producción puede hacer el vidrio doble, el vidrio triple y el vidrio caminado.
1. Sensor de cristal bajo-e
Este sensor está instalado antes de lavadora. Puede reconocer automáticamente el vidrio bajo-e, evitando que el vidrio caiga la superficie baja-e.
2. Rodillo del transportador
La transferencia rueda en el lavado y sección del secado: La rueda delantera y trasera de la transferencia se mueve todo, todos transferidos activamente. Puede garantizar el vidrio grande del tamaño y el paso de cristal grueso a través suavemente.
3. Máquina de Washing&Drying
La máquina &drying que se lava entera adopta el acero inoxidable, incluyendo la placa y los recambios interiores. Y un cierto bloque del resbalador es de cobre.
3,1 parte que se lava
Tiene 3 pares de cepillos, que son todos los cepillos suaves, vidrio plano que se lava, moderando el vidrio y el vidrio bajo-e. Tiene un diámetro menos que 0.1mmde las cerdas, que nunca dañarán de cristal, especialmente vidrio bajo-e.
Dispositivo de la reducción del nivel de ruidos
El ruido se puede controlar debajo de 90 decibelios usando el engranaje y las esponjas de nylon.
4,1 presionar manera
Presiona IGUs por la estación hidráulica con la presión, él garantiza la presión exacta.
4,2 ahorro de la energía de presionar la función
Adopta 3 interruptores micro, que dividen la parte acuciante en 4 secciones.
Cada interruptor micro recibe la señal y añade una parte de la zona de trabajo. Cuando el interruptor micro correspondiente no se toca, la región no trabaja.
El área de trabajo se puede dividir de esta manera.
4,4 vidrio caminado (opcional)
También puede hacer el vidrio caminado con un motor servo.
5, pantalla táctil y caja eléctrica.
Parámetros principales:
| Velocidad que se lava | 2~10m/min |
| Velocidad de Max.working | 45m/min |
| Grueso de cristal que se lava | 3~15m m |
| Grueso del vidrio de Max.insulating | 60m m |
| Altura del transportador | 500m m |
| Tamaño de Min.glass | 450×280 |
| Tamaño de Max.glass | 2000×2500 |
Componentes principales:
| Disyuntor | schneider |
| Contactor | schneider |
| PLC | Siemens u omron |
| Pantalla táctil | Taiwán Wenview |
| Interruptor | Taiwán |
| Frecuencia | Dongyuan o Siemens |
| Retransmisión | Japón Omron |
| Interruptor optoelectrónico | Corea Autonics |
| Motor servo | Siemens |
| Componente neumático | Taiwán Airtac |
Pantalla táctil que actúa la línea de transformación de cristal aislador conveniente con el relleno del gas del argón del 98%
La línea de transformación de cristal aislador de la vertical automática de LJBZ2570PG tiene las funciones siguientes: Vidrio plano que se lava, instalando el marco de aluminio, presionando unidades normales de IG, presionando las unidades dobles de IG, presionando unidades dobles de las tres-capas IG.
LJBZ2570PG es un equipo especial en la producción de vidrio aislador con la tira de aluminio, que tiene muchas ventajas, tales como pequeña huella, funcionamiento confiable, eficacia alta, mantenimiento conveniente y así sucesivamente.
Característica principal de la cadena de producción de cristal aislador del tamaño enorme
●interfaz de la pantalla táctil, sistema de control del PLC de Alemania Siemens
●Identificación automática del vidrio revestido y bajo-e
●La lavadora adopta el dispositivo material e impermeable de los SS
El tanque de agua con control del automatictemperature y el sistema del lavado del agua
●3 pares de cepillos suaves pueden lavarse en línea y vidrio bajo-e off-line
●Comienzo de la fan del aire y determinación automáticos de la parada
●Sistema de calefacción por aire
●Sistema de la reducción del nivel de ruidos
●Exhibición en línea de la velocidad que se lava
●Tablero acuciante ajustable para guardar la placa el presionar de la superficie derecho
●Modo de conexión de enchufe de la aviación
Aplicable para producir IG triple e IG formado
●Trabajo intermitente inteligente, energía de ahorro
Parámetros principales de la línea de transformación de cristal aislador automática
| Fuente de alimentación | Voltaje | 380 |
| Frecuencia | 60 | |
| Poder total | kilovatio | ≈42 |
| Velocidad que se lava | m/min | 2~10 |
| Velocidad de Max.working | m/min | 45 |
| Tamaño de Min.glass | milímetro | 450×280 |
| Tamaño de Max.glass | milímetro | 2500×7000 |
| Grueso de cristal que se lava | milímetro | 3~15 |
| Grueso del vidrio de Max.insulating | milímetro | 60 |
| Altura del transportador | milímetro | 500 |
| Consumo total del gas | L/min | 1500 |
La máquina de proceso de cristal aislador adopta el sistema de control de Siemens, equipado de la pantalla táctil de alta resolución, el operador puede modificar los parámetros de trabajo de la cadena de producción en cualquier momento, y puede exhibir claramente la situación de cada señal de entrada y de salida, que es conveniente para el mantenimiento general de la máquina.
LJBZ2570PG que descarga la sección.
LJBZ2500PG no es conveniente para el vidrio del arco o el vidrio torcido porque el avión dentro de la sección acuciante es inmutable.
LJBZ2500PG es una prensa de planchar con una nueva tecnología del gas de relleno. Este equipo es conveniente para la máquina de cristal del gas el presionar y de relleno de la tecnología alta y nueva con los diversos gases o los gases mezclados. Porque el sistema de control detecta tipos preestablecidos de gases (ratio de mezcla incluyendo de gases mezclados) y el flujo antes de cada gas o mezcla se llena del vidrio aislador.
La sección de cristal del gas el presionar y de relleno de LJBZ2500PG es conveniente para presionar unidades dobles de IG o unidades de la tres-capa IG al mismo tiempo. Toda clase de vidrio plano (vidrio revestido incluyendo y vidrio vidrio-afianzado con abrazadera) se puede presionar por esta máquina.
LJBZ2500PG se puede utilizar para medir la concentración de gas de vidrio aislador en línea. El aparato de medición delante del equipo puede medir exactamente el tamaño y el grueso del vidrio y calcular la cantidad de gas necesitó.
LJBZ2500PG puede presionar y llenar el gas en dos pedazos de unidades de IG cuya longitud sea menos de los 1.5m al mismo tiempo, que mejoran grandemente la eficacia de la producción, especialmente para el vidrio cuya longitud es menos del 1.5m.
Características principales
• Dos pedazos de IGU podrían ser presionados y el gas llenado en una vez tiempo, cada IGU podría llenar el gas del argón sobre el 90%
• Se puede mejor prevenir la parte el presionar a estar fuera de forma presionando dos pedazos de IGU en una vez tiempo. Puede alcanzar 27s para por cada uno el vidrio doble del 1m*1m, la mejora de eficacia del trabajo altamente
• Línea de transformación de alta velocidad de IG, hemos obtenido las derechas de patente en China en 2019
• De pieza de la transferencia a presionar la parte, se divide cada parte
• Conveniente para la producción en masa en una fábrica. Velocidad ultrarrápida
• Solucionar el problema de esperar el trabajo en el robot de aislamiento. Instalación de dos marcos del espaciador para dos IGU de un trabajador
• Tamaño de cristal automáticamente de medición y etiquetado (el etiquetado puede ser permitido antes de presionar y después de presionar) con el sistema del ERP (opcional)
Datos técnicos
| Tamaño de cristal máximo | 2500mm*7000m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*7000m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: 0.8m/min |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ 54.5KW |
| grueso de cristal plano | 3-30m m |
