máquina cargada de 12m m y de descarga automática para la línea de transformación de cristal aislador

Máquina automática del cargamento y de la descarga para la línea de transformación de cristal aislador

Parámetros de I. Technical del mahchine de descarga de cristal
1. tamaño de cristal máximo: 4000x2500m m
Tamaño de cristal mínimo: 1200*1000m m
Ventosas totales, solo lado: Diámetro 250m m; 8pcs
2.Color: Para ser confirmado.
3. fuente de alimentación: 380V 50HZ, 3 Fase-A SER CONFIRMADO
4. fuente del aire comprimido: 5-7bar, 30L/minuto;
5. poder instalado: ≈10kw

II. funcionamiento técnico:
1. Todos los marcos principales de los grupos de la tubería de acero del rectángulo de la calidad del uso del equipo de estándar nacional soldados con autógena y cabidos con el perno.
las aplicaciones del control 2.Program importaron el regulador programable de SIMENS, cabido con el panel táctil.
la máquina 3.The fue diseñada con aspecto sucinto y se ajusta a la fábrica moderna con las muestras seguras, y referirse al estándar euro del IEC del diseño hasta la fabricación y la instalación.
control 4.All-digital con la colocación exacta y la flexibilidad rápida; Toda la velocidad puede ser ajustable según la cadena de producción velocidad.
5.The X y el movimiento de Y AXIS y la elevación para arriba y abajo funcionar para del levantador de la ventosa serán controlados por el motor servo. El sistema de la ventosa puede levantar hacia arriba y hacia abajo, moverse adelante y al revés, movimiento de izquierda a derecha, puede girar 90 grados.
sistema de control lleno-cerrado de lazo 6.Adopts para exacto colocar para la máquina y el funcionamiento estable.
la grúa de pórtico 7.The funciona con el levantador de la ventosa del vacío y puede manejar el peso máximo 1000KG incluyendo el peso de cristal y el peso del levantador de la ventosa.
duración de ciclo 8.Unloading: ≤60S. Esto no es incluyendo el tiempo que operador que examina el ect de cristal.

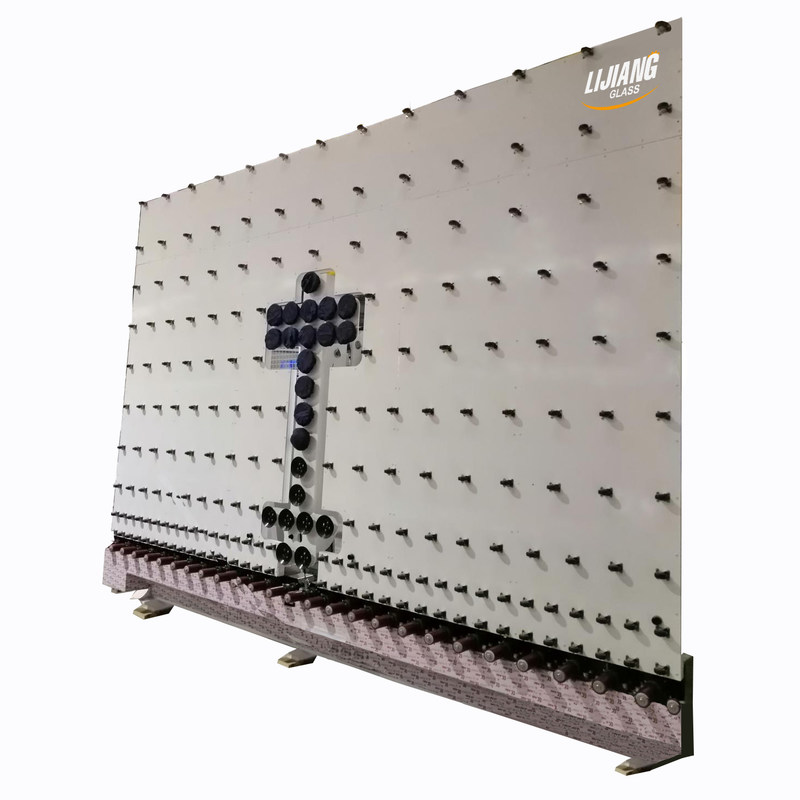

Tabla de carga de cristal vertical LJASP3525
Funcionamiento técnico:

1. Adopta control del PLC de Mitsubishi, 10 pulgadas de sistema dinámico del tacto screen.the adopta la impulsión del motor servo 3, él es fácil a operate.the que pone la manera para el vidrio está de poner común, el poner arriba/abajo;
la correa de 2.The V puede ajustar automáticamente a la posición central del grueso de cristal; El motor conduce el ballscrew del engranaje de reducción para ajustar la correa de V. El sensor de la dislocación instala el punto original, y el movimiento en la pista del trazador de líneas;
3. La máquina-cabeza sube automáticamente a la altura de cristal, si el tamaño de cristal es demasiado pequeño, él no es necesaria subir; el motor servo conduce el engranaje de reducción por el piñón de cadena en la pista del trazador de líneas para hacer la cabeza de la máquina arriba/abaja, de modo que pueda exactamente la altura necesaria;
4. La sección del transporte transporta automáticamente el vidrio a la posición central de la ayuda del lechón. El motor servo conduce el engranaje de reducción por el piñón de cadena en la pista del trazador de líneas para transportar el vidrio a la posición central del lechón;
los lechones 5.The inhalan, estiran, los brazos estiran hacia fuera para alcanzar la presión negativa dada, el indicador de presión negativa tiene efecto protector, y puede evitar el vidrio roto en caso de la fuga de aire.
la máquina 6.The puede ahorrar 2-3people de trabajo, y mejora el 2times efficiencyby de trabajo
7.The el lechón arriba/abajo, frente del lechón/parte posterior, V transporte de la correa drived por el motor servo, él se puede poner en la posición exacta;

la ayuda del lechón 8.The puede ajustar automáticamente en arriba/abajo por la longitud y la anchura del vidrio; Cuando el vidrio alcanza a la posición necesaria, el soporte auxiliar va al revés; El cilindro del aire dos conduce el acoplamiento de la cuatro-barra para hacer el frente activo del movimiento de la placa/trasero, de modo que pueda garantizar el synchronicity paralelo.

Parámetros técnicos de la cargadora de cristal automática

Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.

Producto relacionado

Cadena de producción de cristal aislador vertical LJBZ2535G

Características principales:

• Adopte el sistema de control de SIEMENS, guarde el funcionamiento estable

• Sistema de control del PLC, interfaz de la pantalla táctil

• Ajuste automáticamente la profundidad del pegamento con el indicador digital

• Usando el servo al sistema de control, función modular, función de la superposición

• Aplicable para producir caminó IG, IG triple e IG formado

• Dos pedazos de IGU se pueden hacer y llenar del gas del argón en una vez (opcional)

• Los tamaños de cristal mínimos y máximos pueden ser opcionales

• Parte que se lava de cristal

Característica principal:

• Usando 6 pedazos de cepillos suaves

• Lávese en línea y el vidrio bajo-e off-line, reconoce automáticamente la película baja-e

• La parte que se lava adopta el diseño de estructura acodada superior y más baja

• Adopte la fan variable de la frecuencia, efecto limpiador económico de energía, bueno

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso

• Usando métodos de trabajo ahorros de energía intermitentes inteligentes

• Tipo jerárquico sistema del lavado

• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua

• Sistema europeo del silenciador

• 304 materiales de acero inoxidables

• Presionando y piezas del gas de relleno

Característica principal:

• el vidrio aislador Ultra-largo se puede comprimir con las segundas veces

• La máquina adopta el esfuerzo de torsión servo a presionar el vidrio

• La placa acuciante con los tornillos ajustables para garantizar la tableta de alta precisión duradera

• Equipado de un mecanismo delantero exacto ajustable del cristal de exposición

• El sistema puede diagnosticar la información de falta

• La placa acuciante se puede abrir hasta la anchura de 400m m para el mantenimiento fácil

• Aplicable para producir el paso IG, IG triple e IG formado del cuatro-lado

• Gas de relleno del argón automáticamente

• Gas automáticamente de relleno del argón dentro de la placa acuciante con la concentración de gas exacta

• Cuando el relleno formó IG, la parte delantera inflable del tamaño rectangular requirió 450m m (longitud), 280m m (alto)

• Ninguna necesidad a los agujeros de taladro en marco del espaciador

• El gas estándar es gas del argón

• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas

• Datos automáticamente determinados del gas y datos de la exhibición sobre la pantalla
