Datos del producto:
|
| Nombre del producto: | Cadena de producción de cristal aislador vertical | Tamaño de cristal máximo: | 2500mm*3500m m |
|---|---|---|---|
| Presión del aire: | ≥0.8MPa | Potencia total: | 3P 415V 50HZ 40KW |
| Grueso de cristal aislador: | 12 a 60 mm; 12 a 80 mm y 12 a 100 mm (opcional) | Velocidad que se lava de cristal: | 2-10m/min |
| Velocidad de cristal del transportador: | 45m/min | Suministro de agua: | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Principales características:

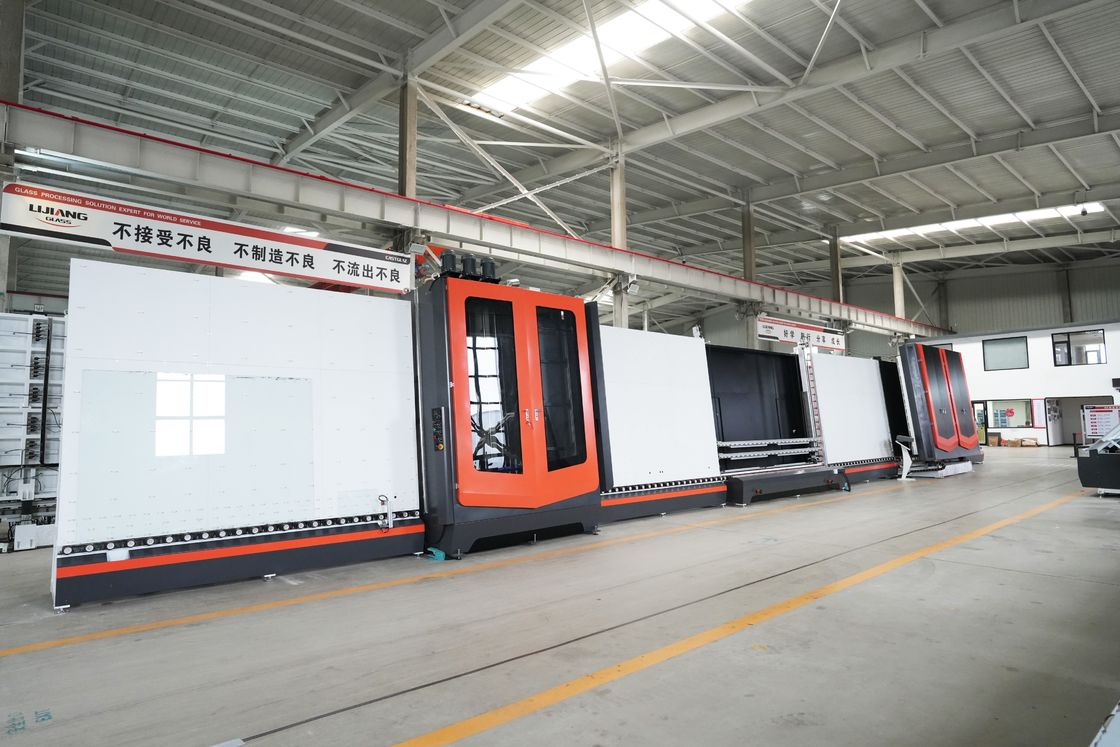

La línea de producción de vidrio aislante tiene 7 secciones:
01 sección de carga;
02 sección de lavado y secado;
03 sección transportadora;
04 sección de inspección y montaje;
05 sección de transferencia;
06 sección de prensado y llenado;
Sección 07 de descarga.
01 Sección de carga de la línea de procesamiento de vidrio aislante
1, Detección de película de recubrimiento de baja e
Hemos adoptado detección tipo de punto de contacto de vidrio Low-E, Si la superficie de la película de vidrio Low-E se pone al revés, se alarma automáticamente, no araña la película de baja e, y la tasa de reconocimiento es alta.Resolver eficazmente el problema del reconocimiento de LOW-E de alta transparencia.
2, Método de las ruedas transportadoras
El rodamiento de transferencia inferior es una placa de acero de 8 mm. La placa de acero es fresada plana y luego los rodamientos se fijan.La altura de los rodamientos se puede ajustar para evitar la transmisión de transmisión inestable durante la transmisión de vidrio pequeñoEsto aumentó la capacidad de carga del vidrio.
La mayor parte del método de otros fabricantes consiste en cavar dos agujeros en el centro del tubo cuadrado, y luego usar un eje y luego poner una rueda transportadora.Este método no puede ajustar el plano de las ruedas transportadoras y la carga es pobre.
02 Wla cenizael machSección de secado
Lavado de vidrioel machEn el:
1,El algodón silencioso, reduce el ruido;
2, El cuerpo del gabinete de limpieza está hecho de material de alta calidadPlacas de acero inoxidable 304, que es fuerte y duradero.
3,1un par de pinceles blandoscon un diámetro de0.12En el caso de loscon una longitud de diámetro superior a 20 mm,2un par de pinceles blandoscon un diámetro de0.15En el caso de losEl alambre del cepillo.
4Conmedición automática del grosor del vidriodispositivo, no es necesario ajustar el grosor del vidrio por separado y se limpia automáticamente,que evita científicamente el engorroso ajuste manual cuando el espesor del vidrio es superior a 8 mmEl espesor máximo puede limpiarse hasta 30 mm.
5Elrodamiento del cepillo y asiento del rodamientoSon una parte importante de la sección de limpieza, la velocidad de rotación del rodamiento es mayor por lo que es fácil de dañar, por lo que nuestra empresa utiliza rodamientos de empuje,que son más duraderos y estables que otros materiales de caucho y plástico.
6,Contenedor de aguaControl automático de temperatura, sistema de reabastecimiento de agua
7, la caja de operación convisualización de la velocidad de lavado, puede mostrar con precisión la velocidad de lavado (8-10m)
Sección de secado:
1,Salida del soplador de aire- Siempre mantiene la distancia correcta y adecuada de 3 mm entre la superficie del vidrio y la salida del soplador de aire.
La salida del soplador de aire ajusta automáticamente la distancia de apertura y cierre de acuerdo con diferentes espesores de vidrio.salida de soplador de aire puede moverse hacia adelante y hacia atrás para ajustar la distancia, de modo que la distancia relativa entre la salida del soplador de aire y el vidrio sea constante, para evitar el daño a la película de vidrio debido al cambio de grosor del vidrio
2El transportador estransportado con la rueda inferior, sin ruedas-impresión en el vidrio fue causado por el transportador de compresión, estable y fiable, baja tasa de falla
3, el soplador está controlado por elválvula de mariposagarantizar que no aparezca la impresión de salida del soplador de aire durante el proceso de limpieza del vidrio.
4, el soplador puede lograrFunción de arranque-parada automáticapara reducir el consumo de energía.
5Viento sopladordispositivo de calefacciónpara garantizar la rapidez de la limpieza a baja temperatura.
6, Equipado conDispositivo de aislamiento de la niebla de aguapara evitar la contaminación secundaria del vidrio.
03 Sección transportadora y de almacenamiento de la línea de procesamiento de vidrio aislante
1,La estructura del transportador flotante(función opcional)Se utiliza para evitar dejar rastros en la superficie del vidrio después de salir de la sección de secado, contaminando el vidrio y mejorando la calidad del dgu. ((entre el lavado y el prensado)).Cuando la altura del vidrio sea inferior a 1200 mm, sólo el flotador de aire en la parte inferior se utiliza para flotar, cuando la altura del vidrio es superior a 1200 mm, dos filas de flotador de aire flotan al mismo tiempo
2, la sección del transportador está configurada concon motor doble, cuando el vidrio de menos de 1000 mm puede almacenarse dos piezas al mismo tiempo para mejorar la eficiencia de toda la línea
3, El rodamiento de transporte inferior está unido a la placa de acero, y elLa altura del rodamiento se puede ajustarpara evitar la inestabilidad del transportador en el proceso de transporte de vidrio pequeño, lo que resulta en golpes de vidrio.
04 Sección de inspección y montaje de la línea de procesamiento de vidrio aislante
1"Utilizando elajuste de la pantalla digitaldiseño de la estructura, la precisión de posicionamiento del marco de aluminio es alta, y la profundidad del pegamento es precisa.
2,El riel de doble guía de aleación de aluminioes ligero y plano, y se puede ajustar automáticamente hacia arriba y hacia abajo de acuerdo con la altura del vidrio para evitar que el vidrio grande para el hundimiento interno
3Se utiliza toda la secciónhueco- ¿ Por qué?diseño, añadiendo una puerta trasera de mantenimiento para limpiar y limpiar las manchas para la parte posterior del vidrio que es difícil de limpiar
05 Sección de transporte y medición del grosor de la línea de procesamiento de vidrio aislante
La medición automática del grosor del vidrio y del ancho del espaciador proporciona datos para el prensado de dgu y el llenado de gas de argón
06 Sección de prensado (y llenado de gas argón) de la línea de procesamiento de vidrio aislante
1, presionando
A. Nosólocapaz dePresionado
Hay tensión después de la soldadura en el marco de prensado de hierro, por lo que los problemas fuera de forma son inevitables después de usar 3-4 veces ((la sección de prensado no puede presionar DGU correctamente de manera uniforme y apretada)).Para este problemaEn primer lugar, todos hacemos el tratamiento de envejecimiento, eliminación de estrés por el dispositivo de falla de vibración, luego diseñamos los cientos de puntos ajustables en la parte posterior,Si hay algún problema fuera de forma podemos ajustar fácilmente en cualquier momento.
Presión con tornillo de plomo ((cinturón sincrónico con servomotor)
La máquina de prensado se ajusta automáticamente para garantizar una precisión de prensado de vidrio ultra alta,de acuerdo con el grosor del vidrio y el ancho del espaciador de aluminio.
El gas de argón llenado y prensado es rápido y terminado al mismo tiempo
2, el argónS yYo...el ling
Método de llenado de gas de argón
La posición del orificio del gas de argón del haz de llenado se posiciona automáticamente de acuerdo con el grosor del vidrio y el ancho del espaciador de aluminio, asegurando que el orificio del gas de argón esté siempreen el centro de los primeros marcos de vidrio y aluminioPara el amplio espacio de las ventanas y puertas residenciales, y el triple vidrio, nuestras ventajas son obvias.
Para el sellado de fondo del método de llenado de gas de argón en el fondo,El cinturón sincrónicoes mejor que la rueda transportadora
No hayla particióncControl del haz de llenado de gas de argón, cuando hacen los diferentes tamaños de vidrio, se detectará automáticamente la longitud del vidrio, y enciende la longitud correspondiente del agujero de gas de argón, ahorrando fuente de gas
El equipo no sólo tiene unaválvula de llenado pero también una válvula de bombeoDe acuerdo con la altura del vidrio, la altura correspondiente de la válvula de bombeo se selecciona automáticamente y luego extrae el gas en el DGU.la concentración llena de argón de vidrio se detecta al instante, y el volumen de argón se controla con precisión y eficiencia.
Display táctil para el llenado de gas de argón
Display Función: la pantalla táctil mostrará todo el proceso de llenado de gas de argón, usted sabrá muy claramente cuánto ya el gas de argón llenado dentro
.
La concentración de llenado se puede ajustar de acuerdo con los requisitos del cliente, hay tres modos: modo de tiempo, modo de cálculo automático del volumen, detección automática del tipo de modo de contenido de argón.(Lijiang es único)
El llenado se detendrá automáticamente cuando se cumpla con sus necesidades.
Parámetros técnicos: tiempo de llenado de gas de argón: 3-5 segundos (1*1m) espesor del vidrio aislante: 12-60mm;12-80mm&12-100mm ((opcional)
Display directo del proceso de inflación /más del 90%/Area de llenado automático de parada completa
Control electrónico del segmento de control
Es propicio para la solución de problemas del equipo
Las tres partes se pueden controlar por separado
Es beneficioso añadir nuevas funciones (TPS, 4 SG, barra de superespaciador, etc.)
Sistema de control alemán Siemens, rendimiento estable, gran escalabilidad.
Datos técnicos
| Tamaño máximo del vidrio | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Tamaño mínimo del vidrio | Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| espesor del vidrio | 3-15 mm, 3-30 mm ((opcional) |
| espesor del vidrio aislante | 12 a 60 mm; 12 a 80 mm y 12 a 100 mm (opcional) |
| Ancho del espaciador: | 6 a 30 mm |
| Velocidad de lavado del vidrio | 2 a 10 m/min |
| Velocidad del transportador de vidrio | 45 m/min. |
| Cuerdas de lavado | 3 pares de pinceles blandos con pelo de 0,12 mm |
| Suministro de agua | Consumo de agua:0Conductividad de 0,5 t/h: 40 μs/cm |
| Suministro de aire | Flujo: 0,8 m/min |
| Presión del aire | ≥ 0,8MPa |
| Potencia total | 3P 415V 50HZ 40KW |
| Dimensión | 23850*3500*3700 mm |
| Peso | 6500 kg |
Parámetros eléctricos
| Componentes | Marca del producto |
| Motor de servicio | Alemania Siemens |
| Servoconductor | Alemania Siemens |
| PLC | Alemania Siemens |
| Componente de baja tensión | Alemania Siemens |
| Conversor de frecuencia | Alemania Siemens/tianchuan |
| Interruptores optoelectrónicos | Corea Autonics |
| Componente neumático | Taiwán Airtac |
| Interruptor de desplazamiento | La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| El relé | Japón Omron |
| Botón y luz indicadora | Francés Schneider |
