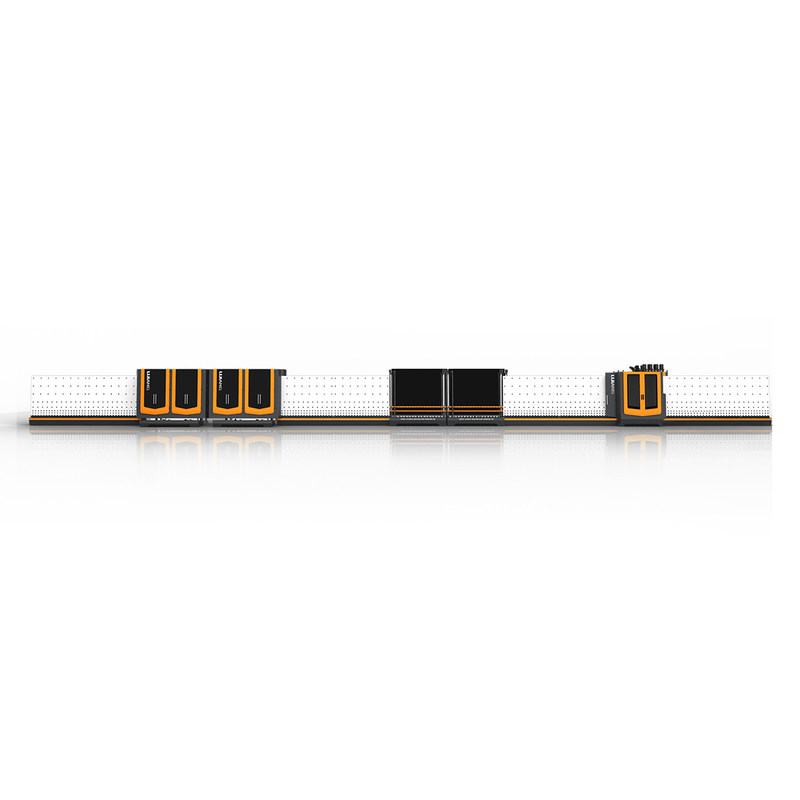

Cadena de producción de cristal aislador de la doble vidriera tamaño enorme 3300*7000m m

Cadena de producción de cristal aislador de la doble vidriera del tamaño 3300*7000m m del jumbo para el lavado y el presionar

Opciones de la línea de cristal aislador de relleno del gas doble enorme automático del tamaño

1.Pre-washing

colocación exacta 2.Automatically para 3 o 4 el paso lateral IG

el relleno del gas 3.Automatic puede fijar valor del gas y exhibir el proceso del relleno en línea de la alta concentración de gas

Característica principal de la línea de transformación de cristal aislador de relleno del gas doble enorme del tamaño

●Sistema de control del PLC de Alemania Siemens, interfaz de la pantalla táctil

●El tanque de agua con control de la temperatura automática y el sistema del lavado del agua

●Sistema de calefacción por aire

●Comienzo de la fan del aire y determinación automáticos de la parada

●Sistema de la reducción del nivel de ruidos

●Identificación automática del vidrio revestido y bajo-e

●los cepillos suaves 3pair pueden lavarse en línea y vidrio bajo-e off-line

●La lavadora adopta el dispositivo material e impermeable de los SS

●Tablero acuciante ajustable para guardar la placa el presionar de la superficie derecho

●Modo de conexión de enchufe de la aviación

●Aplicable para producir IG triple e IG formado

●Exhibición en línea de la velocidad que se lava

●Trabajo intermitente inteligente, energía de ahorro

PARÁMETRO de la cadena de producción de cristal aislador de relleno del gas doble automático enorme del tamaño

Unidad		LJBZ3370
Voltaje		380V50Hz3P
Poder total	Kilovatio	54,5
Velocidad que se lava	m/min	2-10
Velocidad de trabajo máxima	m/min	45
Tamaño de cristal mínimo	milímetro	450*280
Tamaño de cristal de Maxmum	milímetro	3300*7000 3000*3000 (prensa doble)
Grueso de cristal plano	milímetro	3-30
Cepillos que se lavan	Pedazos	6
Grueso máximo del vidrio aislador	milímetro	80
Consumo total del gas	L/min	1500
Altura del rollo del transportador	milímetro	520
Dimensión (L*W*H)	milímetro	47200*3500*4500

1. ¿Cuál es la línea de IG?

Los tipos de la línea de IG están sin argón de relleno y con el gas de relleno del argón. Hay también dos líneas especiales de IG, ventila la línea flotante de IG y la línea rápida estupenda de IG (que lavan y que presionan dos unidades de IG juntas).

La línea de IG es línea de transformación de cristal aislador de Calles, él incluye la lavadora de cristal, la instalación del marco del espaciador y la prensa de planchar de cristal. Tenemos normalmente línea de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 y de 3300*7000 IG.

2. ¿Qué nuestra compañía hace?

El VIDRIO de LIJIANG es el fabricante en la ciudad de Jinan, año de China desde 2012. Hacemos la línea de IG, robot de aislamiento de cristal aislador, dobladora del espaciador, máquina de rellenar desecante de la máquina butílica del extrusor y así sucesivamente, porviding las máquinas para por todo el mundo con después de servicio de venta.

3. ¿Cómo proporcionar el servicio post-venta?

Para la India y el aroud la India del mercado, tenemos dos ingenieros loal indios, ellos podemos proporcionar servicio a tiempo.

Para el mercado de Suramérica, tenemos un ingeniero allí para proporcionar servicio.

Para el otro mercado, tenemos el equipo del ingeniero con 10 - 20 años de experiencia, él irá a la fábrica de los clientes extranjeros a instalar la máquina, a entrenar a trabajadores y a proporcionar después de servicio de venta a tiempo.

Desde el virus del mundo entero, restringen a nuestros ingenieros a muchos países en el mundo. Tan nosotros servicio de la instalación del provice y trabajo trainning en línea por Wechat, Whatsapp y así sucesivamente. Una vez que el mundo tiene un mejor suitation, nuestro ingeniero irá a comprobar nuestras máquinas otra vez.

4. ¿Cómo empaquetar la cadena de producción?

Un sistema de la línea de IG necesita normalmente dos envases al enviar al país extranjero, 2 pedazos de los envases 40HQ.

5. Detalles de la cadena de producción de cristal aislador:

• La cadena de producción de cristal aislador tiene 7 secciones:

sección de 01 transferencias;

lavadora 02;

sección de 03 descargas;

04 inspección y sección de la instalación;

sección de 05 transferencias;

06 que presionan y sección de relleno;

sección de 07 descargas.

• sección de 01 transferencias

Mecanismo de capa de la detección, detección automática de película baja-e off-line

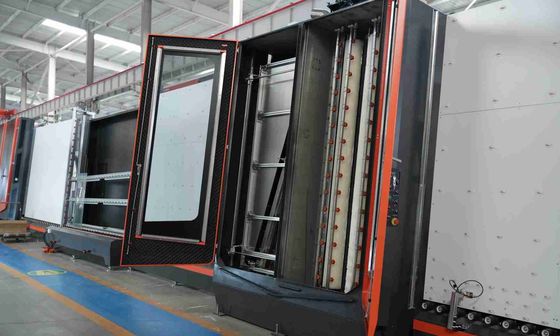

• lavadora 02

Característica principal:

• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e

• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso

• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)

• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua

• Sistema europeo del silenciador

• Material de acero inoxidable

• sección de 03 descargas

• Vidrio del almacenamiento

• 04 inspección y sección de la instalación

La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio.

• sección de 05 transferencias

• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.

• 06 que presionan y sección de relleno

Característica principal:

• el vidrio Ultra-largo se puede comprimir cerca dos veces

• Adopta la banda transportadora para transferir el vidrio, utiliza el motor servo para presionar el vidrio

• La placa acuciante se puede abrir para el mantenimiento fácil

• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera

• sección de 07 descargas

• Vidrio del almacenamiento

• Se puede conectar con la máquina el aislamiento

Parámetros eléctricos

NOMBRE	ORIGEN	MARCA
PLC	Alemania	SIEMENS
Aparato eléctrico de la baja tensión	Alemania	SIEMENS
Convertidor de frecuencia	Alemania	SIEMENS
Motor servo para el vidrio del paso	Japón	FUJI
Interruptor fotoeléctrico	Alemania	ENFERMO
Interruptor micro	Taiwán	TIENDA
Botón y indicador luminoso	Francia	SCHNEIDER
Pantalla táctil	Taiwán	WEINVIEW
Retransmisión intermedia	Japón	OMRON
Motor del cepillo	China	QINGHUA
Bomba de agua	China	LINGXIAO
Guía	Taiwán	HIWIN
Componentes neumáticos	Taiwán	AIRTAC

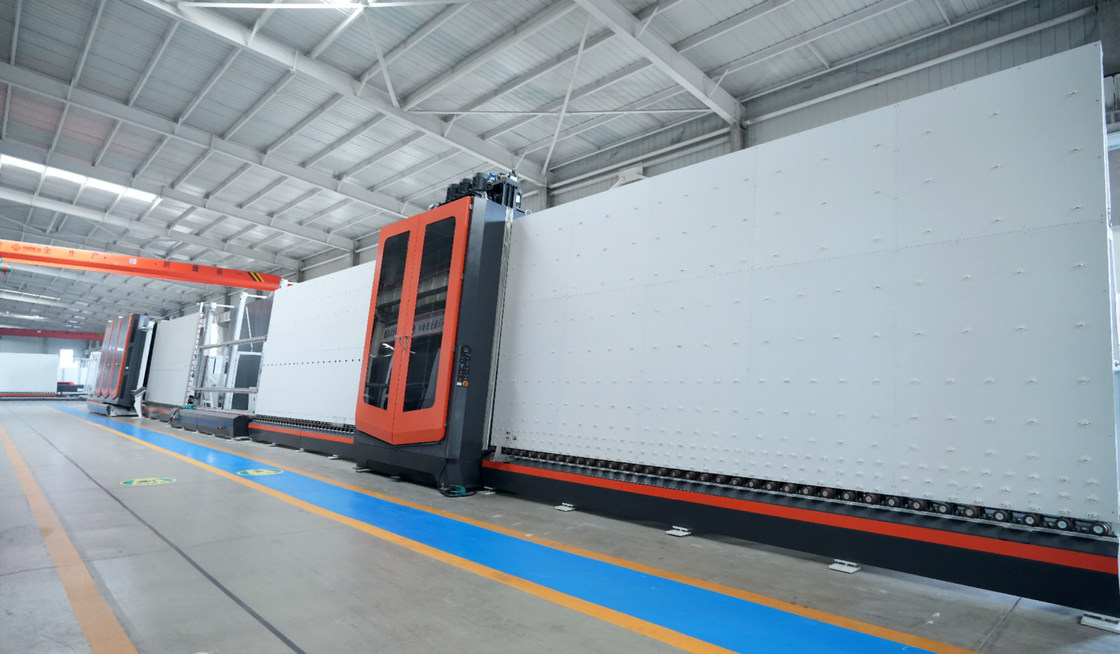

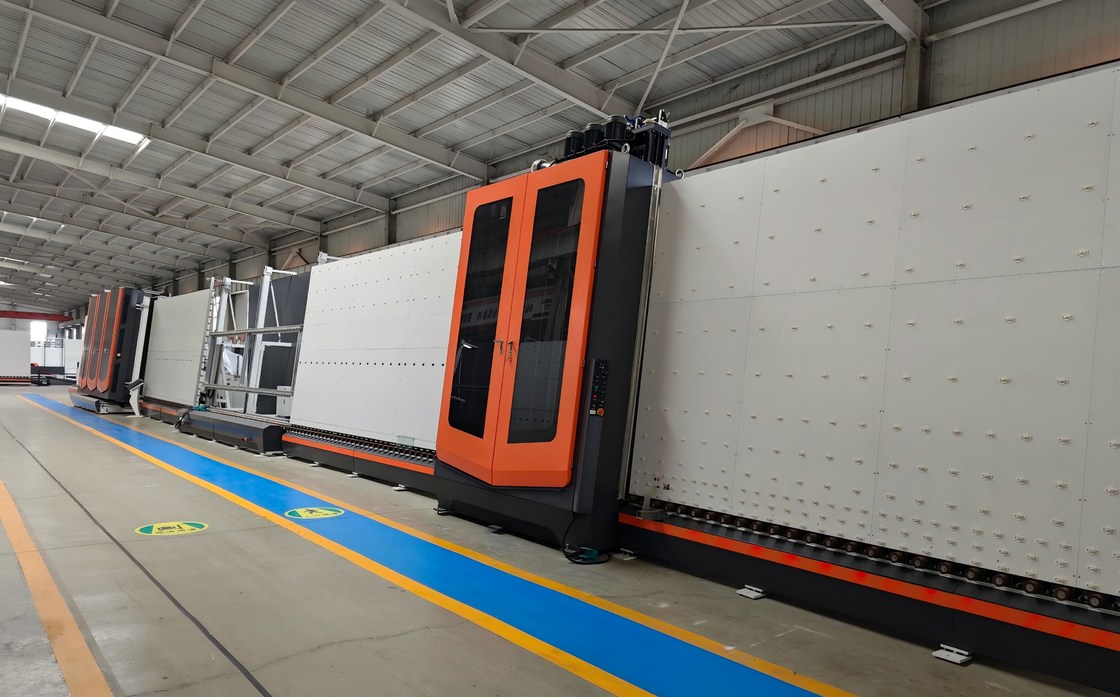

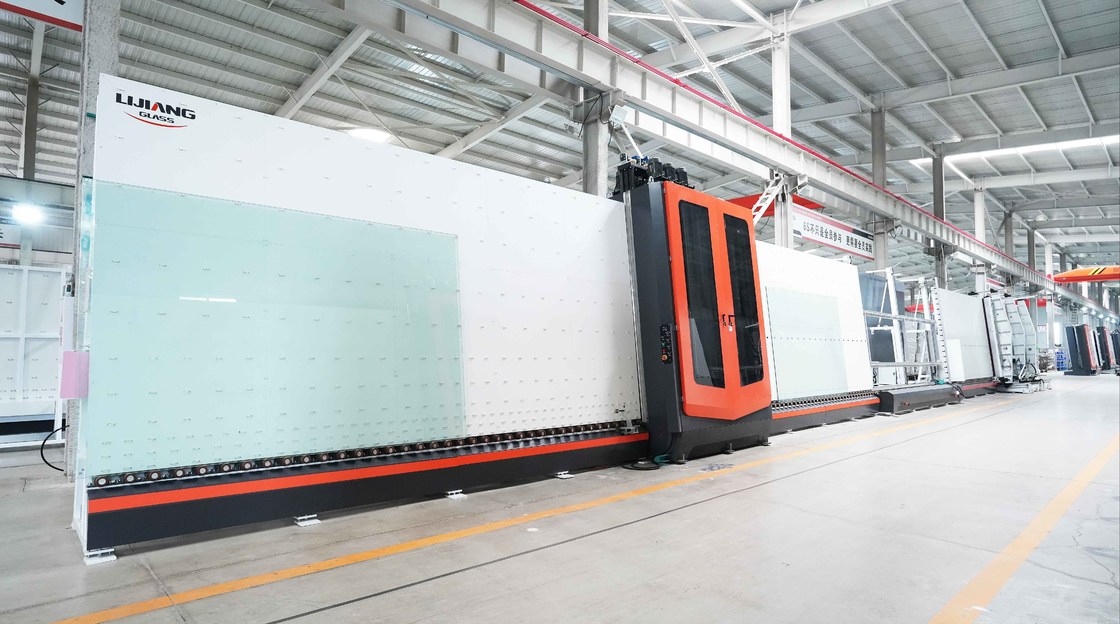

Imágenes de la cadena de producción de cristal aislador automática del tamaño enorme

Producción relacionada de VIDRIO de LIJIANG

. Borde vertical elegante que suprime la máquina LJCM2545

Característica principal

• Acceso de cristal bidireccional

• Automáticamente tamaño de la medida

• Automáticamente distinguir la superficie baja-e

• La eliminación del borde es ajustable

• La cabeza puede ser 360° girado

• Dispositivo automático seguro y completo

• Sistema de control del PLC, interfaz de la pantalla táctil

• Seis sistemas de control de los servos

• El sistema de control inteligente, puede reconocer el procesamiento por lotes

Datos técnicos

Tamaño de proceso de cristal máximo	2500*4500m m
Tamaño de proceso de cristal mínimo	400*280m m
Grueso de cristal	3-15m m
Diámetro de la muela abrasiva	200m m
Altura del transportador	500m m
Borde que suprime anchura	10-50m m
Velocidad de la transmisión	1. 29m/min
Borde que suprime velocidad	2-29m/min
Anchura de la rueda abrasiva	10/12/15 milímetro
Grueso de cristal	3 - 15m m
Velocidad de la muela abrasiva	0~3000r/min
Consumo del aire total	100L/ minuto
Presión de aire	≥0.8MPa
Poder total	3P 380V 50Hz 3.35KW
Dimensión	Dimensiones: 9700×2500×3400m m
Peso total	3700KG

Parámetros eléctricos

NOMBRE	ORIGEN	MARCA
Motor servo	Taiwán	TAIDA
PLC	Taiwán	TAIDA
Componente neumático	Taiwán	AAIRTAC
Electricidad de la presión baja	Alemania	SIEMENS
Disyuntor	Alemania	SIEMENS
Interruptor del sensor	Corea	AUTONICS
Interruptor del acercamiento	Corea	AUTONICS
Interruptor de límite	Taiwán	TIENDA
Conector	Alemania	SIEMENS
Convertidor de frecuencia	Francia	SCHNEIDER
Botón principal	Francia	SCHNEIDER
Retransmisión intermedia	Japón	OMRON

Robot de aislamiento de cristal aislador vertical LJTJ2540

Características principales

• Los tamaños de cristal mínimos y máximos pueden ser opcionales

• Adopte 8 motores servos

• Adopte el sistema del servocontrol de Japón con funcionamiento estable

• Automáticamente tamaño de la medida, profundidad del pegamento y velocidad de cristal del pegamento con el ajuste linear

• Correa dentada Adopt a mantener liso para transportar con la posición exacta

• Los repuestos se producen con la alta normalización y la alta precisión, se asegura que la máquina se pueda utilizar con el funcionamiento a largo plazo

• Las esquinas de cristal son llenas sin las burbujas de aire, superficie lisa, ninguna necesidad a

• Máquina automática y de gran eficacia llena

• Automáticamente esquinas de cristal de la reparación con la superficie hermosa

• Liso transporte sin el rasguño y la contaminación

• las piezas de la Solo-función se equipan de las funciones manuales, ajuste fácil

• Pueda cubriendo más de 8 clases de vidrio formado, incluyen el semicírculo. Trapezoidal. Paralelogramo. Circular. Polígono, etc (opcionales)

• El sello caminó de cristal completamente inmediatamente (opcional)

• El sello de la poder caminó IG con cuatro lados (opcionales)

• Adopta el dispositivo doble de las bombas para utilizar dos clases de diversos sellantes, tales como sellante estructural del silicón, del polisulfuro y del silicón (opcional)

Datos técnicos

Tamaño de cristal máximo	2500*4000m m (opcional)
Tamaño de cristal mínimo	300*300m m
Grueso de cristal	12-50m m
Velocidad de trabajo	5-40m/min
Presión de aire	≥0.6MPa
Presión del apretón	32MPa
Poder del voltaje	380V 12kw
Dimensión total	11000*2000*3500m m

Parámetros eléctricos

NOMBRE	ORIGEN	MARCA
Motor servo	Japón	YASKAWA
Conductor servo	Japón	YASKAWA
CPU	Japón	YASKAWA
Componente de la baja tensión	Alemania	SIEMENS
Vía guía	Taiwán	HIWIN
Fuente de alimentación que cambia	Taiwán	MW
Interruptor del sensor	Corea	AUTONICS
Componente neumático	Japón	SMC
Pantalla táctil	China	GAOSHAN
Motor servo	Japón	YASKAWA
Conductor servo	Japón	YASKAWA
