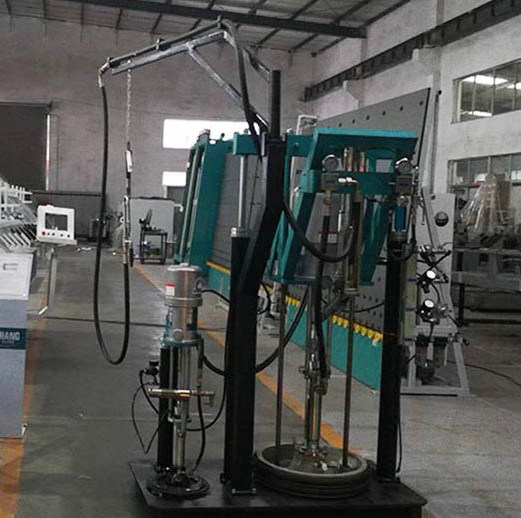

El aplicador del pegamento del dos-componente se compone las bombas del pegamento de A y de B, sistema neumático, mecanismo de elevación, marco, etc. Ahora podríamos introdujimos esas partes de sellantes que sellaban la máquina como sigue:
1. Bomba del pegamento:
(1) la bomba del pegamento de A se fija para cada uno de los componentes A y B, que son conducidos por sus motores de aire respectivos para hacer un movimiento de intercambio para chupar adentro y para eliminar el pegamento. El pegamento bombea A y B se fija así como la placa del pegamento de la presión, y después está conectado con el marco para formar sus sistemas.
(2) el ratio de componentes de A y de B es ajustado por una palanca proporcional: ajuste interno, disminuciones de la salida del pegamento de B, ajuste exterior, aumentos de la salida del pegamento de B. Ajustando la palanca proporcional para controlar la cantidad del pegamento B, para controlar el ratio de pegamento de A y de B.
(3) salida del pegamento: controlado por el procesador de la fuente de aire, el ajuste a la izquierda, los aumentos de la salida del pegamento, y a la derecha ajusta la salida del pegamento para disminuir. (Aquí refiere a la cantidad total de pegamento) la bomba del pegamento ajusta el ratio de la cantidad del pegamento de A y de B a través de una palanca proporcional, que tiene las características de la operación flexible, del funcionamiento estable, y de la gama de ajuste grande.
2. Mecanismo de elevación: Las bombas de goma del componente de A y de B se equipan respectivamente de un sistema del mecanismo de elevación neumático, que se compone de dos cilindros paralelamente, y los cuerpos de bomba respectivos son conectados fijo por un haz. Uno de los propósitos es aplicar la fuerza de los dos cilindros a la superficie de goma a través de la placa de presión, y la presión es ajustada por el proveedor de la válvula de regulación de la presión, ajustado generalmente alrededor a 0.3MPa; en segundo lugar, cuando el barril de goma necesita ser substituido, el cilindro puede levantar la placa de presión. Deje el cubo plástico para poderlo substituir por un nuevo.
PARÁMETRO
| Presión de aire de trabajo | ≥ 0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 0mm/280m m |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3 /min |
| Presión de aire | ≥ 0.8MPa |
| Dimensión total | 1700*1260*1900m m |
| Peso | 650kg |
