Datos del producto:
|
Nombre de la máquina: | Máquina automática de robot de sellado de vidrio aislante | el usar: | Vidrio esmaltado de capa |
---|---|---|---|
Tamaño máximo de vidrio: | 2500*4000 | Grueso de cristal: | 56 mm-60mm |
Tipo de IG: | Vidrio satinado del paso doble/triple/de 4 lados | Control: | PLC y motor servo |
Usando el pegamento: | Silicón/polisulfuro/poliuretano | Garantía: | 1 año |
Alta luz: | Máquina de cristal aislada del lacre del pegamento,Máquina de cristal vertical del lacre del pegamento,Máquina de cristal vertical del extrusor del silicón |

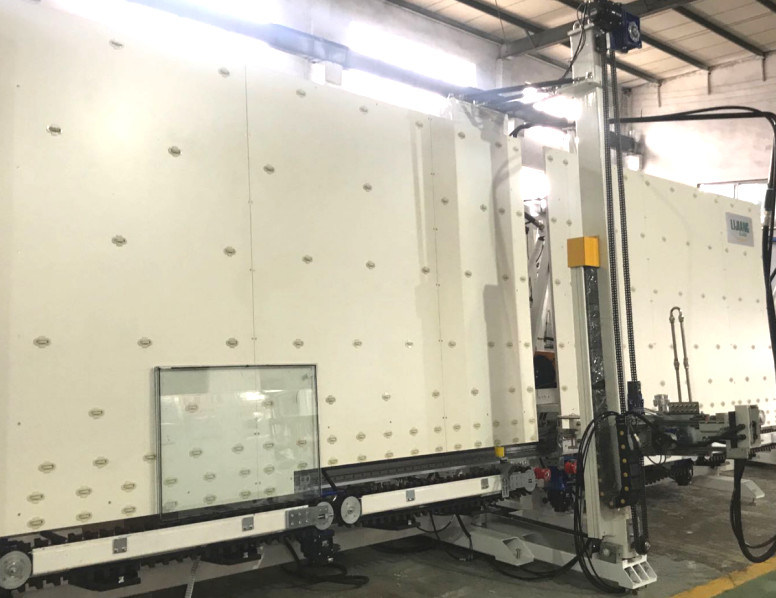

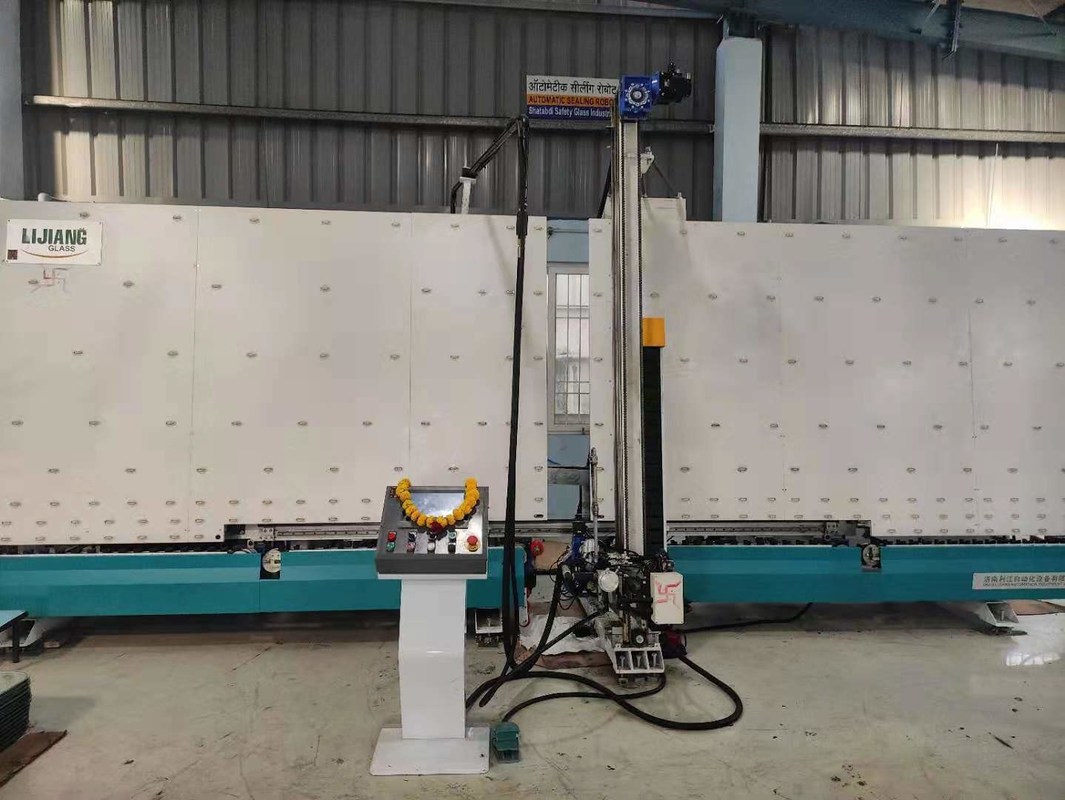

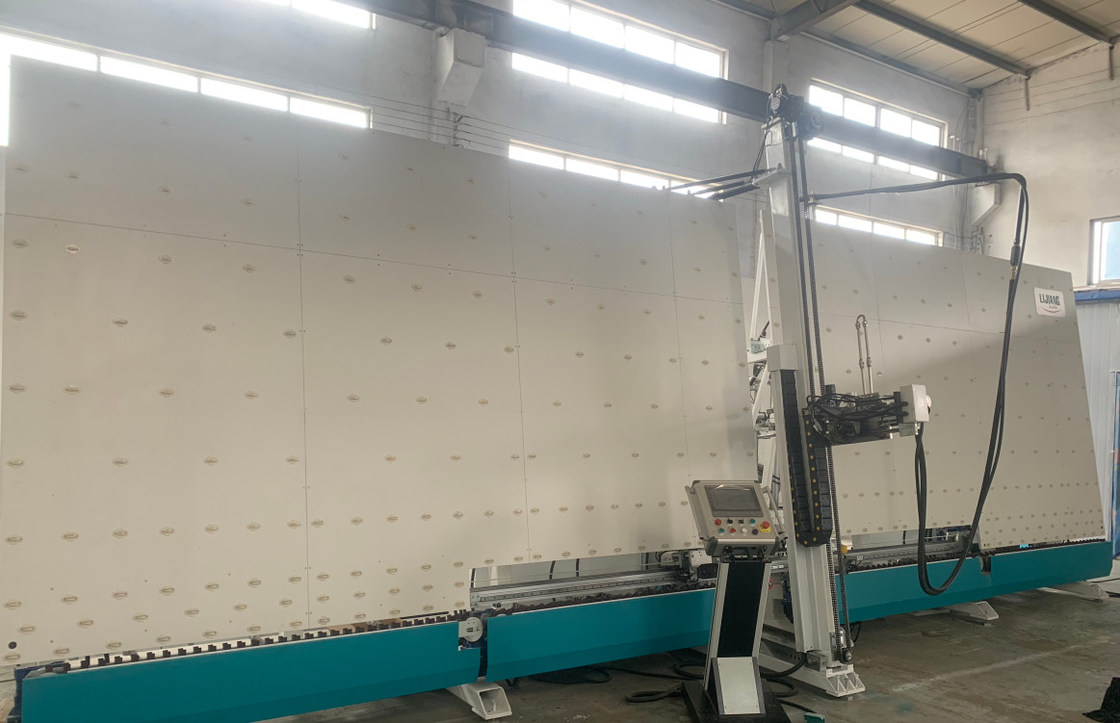

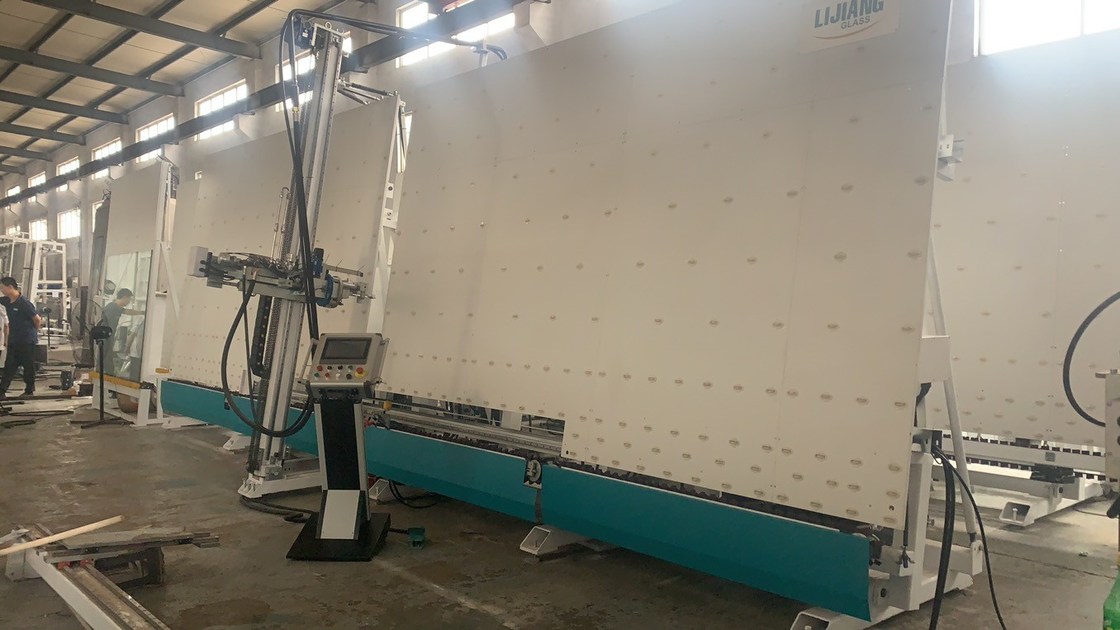

Robot de cristal aislador del lacre LJJ2535
Uso
LJTJ2535 es el último robot de cristal aislador vertical automático del lacre. Se utiliza para cubrir el vidrio esmaltado doble con la mezcla del componente de A y del componente de B junto según cierto porcentaje. Doblar aplicada/triple/formado y vidrios caminados (opcionales) con funcionamiento estable y la operación fácil.
La cabeza mecánica se pone en frente
Alcance la conexión real con la línea de IG al hacer el vidrio caminado.
Función del almacenamiento
Puede almacenar tres pedazos de vidrios aisladores en las tres correas (menos el de 1.8m.), él necesita 2 fija más los motores servos, sistemas de control.
Ocho servos
El robot utiliza ocho servos de YASKAWA, cuatro de ellos las piezas de la transmisión del control, en los otros cuatro servos, ellos controla el lechón, la elevación, la conducción y el movimiento delantero y posterior y la rotación.
Solo sistema del pegamento
Equipado del solo componente de A y del solo componente de B.
Sistemas dobles del pegamento (opción)
Equipado de dos sistemas de componentes de A y de dos sistemas de los componentes de B, que se pueden utilizar para dos clases de sellantes, tales como goma de silicona, caucho del polisulfuro y pegamento estructural del silicón.
/triple doble formó/caminó la función de cristal (opcional)
Con el desarrollo de poner al día tecnología, el robot de aislamiento puede cubrir ocho vidrios formados según el mercado de cristal. (solamente es función opcional, antes de orden que esta función debe confirmar el fabricante)
Válvula proporcional eléctrica: la boca de goma cupo el hueco de cristal es más perfecta y estable.
&Pump B de la bomba A
Uso Taiwán-Airtac
El borde y la esquina de cristal es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina
Transmisión síncrona de la correa
para hacer el vidrio que es transferido suavemente con la colocación exacta
Válvula del interruptor del aire eléctrico y comprimido: Asegure el interruptor automático eléctrico, el funcionamiento estable y la capa uniforme.
datos técnicos de n
Tamaño de Max.glass | LJTJ2025 | 2000*2500m m |
LJTJ2535 | 2500*4500m m | |
Tamaño de Min.glass | LJTJ2025 | 170*400m m |
LJTJ2535 | 300*400m m | |
Grueso de cristal | 12-56m m | |
Velocidad de trabajo | 5-40m/min | |
Presión de aire | 0.6-0.8MPa | |
Presión del apretón | <350kg> | |
Ángulo plano | 6° - 9° | |
Peso de cristal máximo | 400kg | |
Poder del voltaje | 380V 12kw | |
Dimensión total | 8700mm*2000mm*3500m m |
Nombre | Marca |
Motor servo | Japón YASKAWA |
Modelo de la entrada-salida | Japón MSYSTEM |
Componente de tensión inferior | Alemania Siemens |
CPU | Japón YASKAWA |
Fuente de alimentación que cambia | Taiwán MW |
Componente neumático | Japón SMC |
Válvula proporcional eléctrica | Japón SMC |
Válvula de regulación de la presión de la precisión | Japón SMC |
Pantalla táctil | Taiwán WENVIEW |
Vía guía | Taiwán HIWIN |
Notas de funcionamiento:
Especificación del robot de aislamiento de cristal aislador
Modelo | LJTJ2540 |
Poder del voltaje | 415V 13KW |
Presión de aire | 0.5~0.7Mpa |
Presión de extrudado | 32Mpa |
Tamaño de Max.Glass | 2500*4000 |
Tamaño de Min.Glass | 400*300m m |
Grueso de cristal | 12~56m m |
Velocidad de trabajo | 5~40m/min |
Dimensión total | 11000*3600*3500m m |
Ruido de la máquina:
Nivel de ponderación A de la presión sonora | |
Estado en modo espera | Estado de trabajo |
DB 50 | DB 85 |
Producto relacionado del VIDRIO de LIJIANG
Característica principal de los sellantes del silicón de LJST02A que separan la máquina
• Sistema importado del motor para mejorar eficacia del equipo
• Arma del sellante, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
La máquina de sellante-extensión LJST02A del silicón utiliza el motor para controlar el lacre.
Presión de aire de trabajo | 0.3-0.6MPa |
Presión de extensión del sellante | 15-20MPa |
Volumen del sellante | 4L/min |
Diámetro del sellante de A/B | 570mm/280m m |
Ratio de extensión de la presión de aire del sellante | 50:1 |
Tarifa mezclada | 6:1-14:1 |
Suministro de aire | Flujo 0.8m3/min |
Presión de aire | ≥0.8MPa |
Dimensión total | 1100*950*1630m m |
Característica principal de la máquina de sellante-extensión LJST03
• Utilice el cilindro para proporcionar poder
• Arma del sellante de China, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
Máquina butílica automática del extrusor LJTB01
1. Operación de la pantalla táctil, simple y práctico
2. la Auto-medida la anchura del espaciador, equipa con inyector la colocación automática
3. Auto-centro y auto-fijación con abrazadera
4. La ayuda de una rueda más grande para cubrir el marco del arco
5. La capa nuzzle es marca del Teflon, capa antiadherente
6. La velocidad de capa está hasta 47m/min, ahorrando los materiales el hasta 30%, (5g/m)
7. La altura de la viga transversal es fácil de ajustar, nosotros puede controlar la altura del butilo
8. La parte especial controla ambos lados de la boca que se abren y que se cierran al mismo tiempo
9. Dispositivo de alarma cuando uso fuera de butílico y fácil cargar el butilo
10. la función del Pre-título, fijó un rato regular antes de hora laborable
11. El cilindro del pegamento adopta la estructura vertical, fácil cambiar el butilo.
12. La función automática del filtro filtra automáticamente la ruina, guarda el separarse uniformemente.
13. Hydralic y bomba que sobrealimenta neumática, marca alemana de MAXIMATOR
14. La marca alemana de la válvula HAWE del lanzamiento de la presión, resistencia de alta presión, mantiene el butilo proporciónado bien
15. Taiwán componente neumático Airtac
16. Retransmisión de Japón OMROM
Presión del apretón | 10-18MPa |
Temperatura | 110~140℃ |
Anchura de aluminio del espaciador | 6-27A |
Velocidad | 0-47m/min |
Diámetro del cilindro butílico | 200m m |
Suministro de aire | ³ /min de los 0.4m |
Presión de aire | ≥0.6MPa |
Poder total | 380V, 5KW, 50HZ |
Dimensión | 2600×680×1100m m (L×W×H) |
Peso | 650kg |
Componentes principales del ²
Nombre | Marca |
Válvula del lanzamiento de la presión | HAWE alemán |
Aparato eléctrico de la baja tensión | SIEMENS alemán |
Sistema que sobrealimenta hidráulico y neumático | MAXIMATOR alemán |
Válvula de escape rápida/generador del vacío | Japón SMC |
Componentes neumáticos (cilindro/válvula) | Taiwán ARTAC |
Luz del viaje | Japón OMRON |
Retransmisión | Japón OMRON |
Fibra óptica | Japón OMRON |
PLC | KINCO |
Convertidor de frecuencia | KINCO |
Presión de aire de trabajo | 0.3-0.6MPa |
Presión de extensión del sellante | 15-20MPa |
Volumen del sellante | 4L/min |
Diámetro del sellante de A/B | 570mm/280m m |
Ratio de extensión de la presión de aire del sellante | 50:1 |
Tarifa mezclada | 6:1-14:1 |
Suministro de aire | Flujo 0.8m3/min |
Presión de aire | ≥0.8MPa |
Dimensión total | 1100*950*1630mmI |
Máquina de rellenar desecante automática LJGZ2020
USO
La máquina puede alcanzar automáticamente acciones de los agujeros de perforación automáticamente en los marcos de espaciamiento de cristal aisladores, el desecante de relleno y el sellante. El sistema de control adopta Alemania Siemens, así que la velocidad del relleno es operación rápida y estable asegurar la propiedad de cierre válida del sellante. La máquina mejora calidad del vidrio aislador, él es un equipo necesario en curso de vidrios aisladores.
Característica principal
n la altura de relleno del se puede ajustar según el tamaño del bastidor del espaciador
el tiempo de relleno de n puede ser ajustado
cargamento auto desecante de n y llenar
función auto de la perforación de n, del relleno y del aislamiento
sistema de control del PLC de n Alemania Siemens
interfaz de la pantalla táctil de n, simple y visible
n que añade manera del pegamento es segura y fácil
la máquina de n puede llenar el marco del arco. (función opcional)
n puede llenar el diámetro 1.0mm-1.5m m (la función opcional) molecular del tamiz
Parámetro técnico principal
El tamaño máximo del marco de aluminio de relleno | 2000mm*2000m m |
El tamaño mínimo del marco de aluminio de relleno | 300mm*250m m |
Especificaciones de aluminio del artículo | 5.5-24m m |
Fuente de aire | ≥0.65MPa |
Fuente de alimentación y consumo de energía | AC220V 50Hz 1KW |
El diámetro del tamiz molecular necesitó | 0.5-0.9m m |
Dimensión | 1300mm*1100mm*3650m m |
