56m m aislaron la máquina de aislamiento de cristal con dos sellantes bombea el pegamento de capa

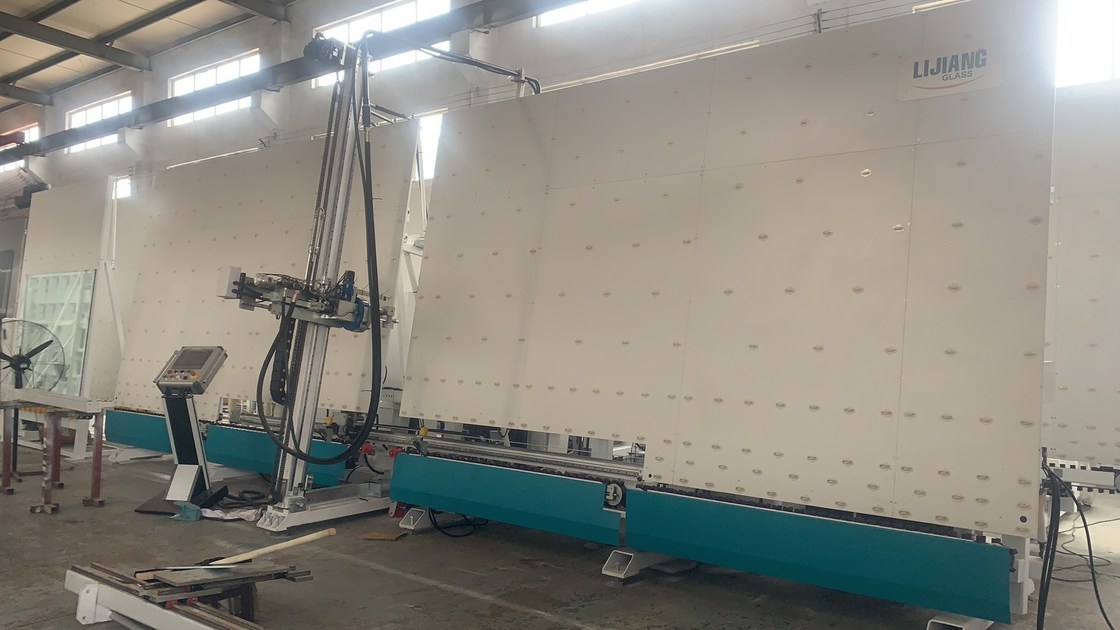

Robot de aislamiento de cristal aislador automático

LJTJ2030/LJTJ2540

FUNCIONAMIENTO

• Sistema del servocontrol de Japón Yaskawa, automático y de gran eficacia llenos

• Función de memoria automática, ninguna necesidad de entrar parámetros en varias ocasiones

• Automáticamente esquinas de cristal de la reparación con el raspador y el rodillo

• La máquina tiene cuatro secciones, puede almacenar el vidrio

• Automáticamente el tamaño de la medida y la profundidad de cristal del pegamento, ajustan velocidad de aislamiento

• Correa dentada Adopt, transferencia lisa y posición exacta

• Cada auto-función está con la operación manual

• Puede cubrir el vidrio doble, vidrio formado, vidrio del paso, vidrio triple

• Un sistema de la bomba de aumento de presión controla dos grupos de sellantes

• Pegamento que mide el tiempo automático que descarga la función

• El sistema de mezcla del pegamento adopta la estructura anti-bloqueada y es fácil de limpiar

PARÁMETRO

Introducción de máquina de aislamiento de cristal aislador

La máquina de cristal aislador automática llena del robot del lacre se utiliza para sellar la segunda pega durante la fabricación de unidades de cristal aisladores. El robot de aislamiento tiene el mismo método con el vidrio de la capa, sin embargo, el robot de aislamiento utilizó mortor servo y PLC para controlar el funcionamiento entero, mejora rendimiento laboral. El robot de aislamiento puede hacia fuera poner 500 - 800 pedazos por día en 8 horas.

Función y característica:

la máquina de cristal del lacre 1.Insulating es conveniente para la empresa de proceso profunda de cristal, alta automatización, reduce intensidad de trabajo, ahorrar mano de obra, mejorar eficacia de la producción

2. Máquina entera adoptar el interfaz antropomecánico de la pantalla táctil, con la función de memoria.

el sellante de capa 3.After, el borde de cristal y la esquina es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina

4. Usando dos sistemas del sistema de abastecimiento independiente del sellante (dispositivo de mezcla incluyendo), dos clases de sellantes cambian rápidamente, en la operación del uno-botón fácilmente (el modelo II)

la anchura 5.The de la máquina es el 1.5m, pequeña superficie cubierta, ahorra el espacio

6. La tercera sección puede depositar el vidrio para mejorar la eficacia con eficacia

7.The que el tamaño de cristal aislador más pequeño puede ser procesado es 300*300m m

dispositivo en modo bloque anti 8.Equipped en el mezclador

9. El sistema del servocontrol adopta la marca famosa (Japón YASKAWA), el funcionamiento es estable

10. Transmisión del eje para hacer el vidrio que es transferido suavemente con la colocación exacta.

11. El tipo especial correa de V de transmisión para evitar el sellante que se pega en la correa, asegura el borde de cristal limpio, tipo bloque de V es cambiable

12. Los recambios se producen con la alta normalización y la alta precisión, se asegura que la máquina se pueda utilizar con estabilidad a largo plazo

13.Suitable para el satinado triple

la rueda 14.Conveying en tablero trasero adopta la rueda integrada, para asegurarse del vidrio se transporte suavemente

Notas de funcionamiento:

• Tamaño de cristal máximo (milímetro): 2500 (H)*4000 (L)
• Tamaño de cristal mínimo (milímetro): 300 (H)*400 (L)
• Velocidad de extrudado: 100mm~500mm/s
• Profundidad de extrudado: 5mm~18m m
• Presión de la fuente del sellante:<35 Mpa="">
• Ángulo del tablero: 6°~9°
• Presión de aire: 0.6~0.8 Mpa
• Peso de cristal máximo: 300kg
• Especificación de cristal: mm~ (de 4+6+4) (12+25+12) milímetros
• El sellante de extrudado debe bajo condición que el borde de cristal es liso y sin la dislocación del vidrio aislador, allí es muchos sensores en la máquina, requiere a personas sin relación hacer no cerca de la máquina para evitar el malfuncionamiento y causar el daño de la máquina o amenazar a la seguridad personal.
• Necesita abrir la función de la descarga del sellante que mide el tiempo si necesita la hora larga (más de 5 minutos) de sacar sellante al segundo vidrio para evitar bloquear el mezclador
• Compruebe los parámetros cuidadosamente antes de sellante de extrudado, cambie el parámetro del tamaño de cristal, del grueso de cristal etc oportunos cuándo cambiar el lote de cristal.
• Necesita cambiar la cantidad del sellante si diverso sellante del uso como la viscosidad quizá diferente
• Especificación del robot de aislamiento de cristal aislador

• Modelo	LJTJ2540
  Poder del voltaje	415V 13KW
  Presión de aire	0.5~0.7Mpa
  Presión de extrudado	32Mpa
  Tamaño de Max.Glass	2500*4000
  Tamaño de Min.Glass	400*300m m
  Grueso de cristal	12~56m m
  Velocidad de trabajo	5~40m/min
  Dimensión total	11000*3600*3500m m

  Ruido de la máquina:

  Nivel de ponderación A de la presión sonora
  Estado en modo espera	Estado de trabajo
  DB 50	DB 85
