Datos del producto:
|
| Nombre de la máquina: | Máquina automática de robot de sellado de vidrio aislante | el usar: | Vidrio esmaltado de capa |
|---|---|---|---|
| Tamaño máximo de vidrio: | 2500*4000 | Espesor de vidrio: | 56 milímetros |
| Tipo de IG: | Vidrio satinado del paso doble/triple/de 4 lados | Control: | PLC y motor servo |
| Usando el pegamento: | Silicón/polisulfuro/poliuretano | Garantía: | 1 año |
| Alta luz: | Máquina de cristal aislada del lacre del pegamento,Dos bombas pegan la máquina de aislamiento,Máquina del lacre del pegamento de la doble vidriera |
||

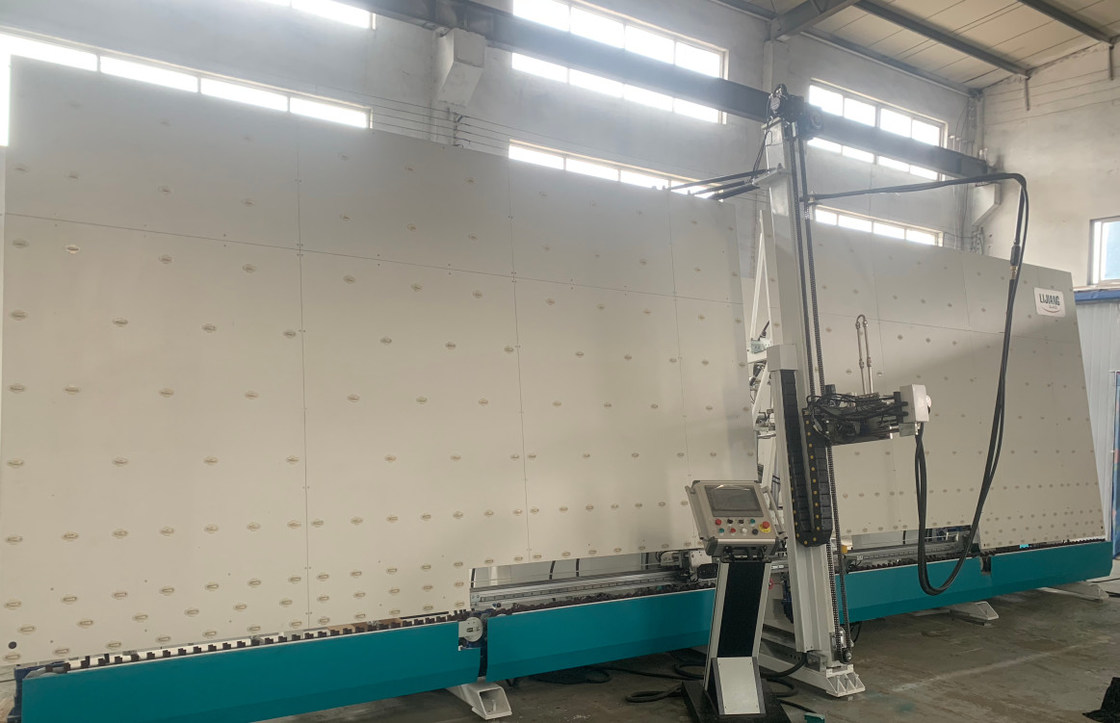

Robot de aislamiento de cristal aislador
Uso
LJTJ2535 es el último robot de cristal aislador vertical automático del lacre. Se utiliza para cubrir el vidrio esmaltado doble con la mezcla del componente de A y del componente de B junto según cierto porcentaje. Doblar aplicada/triple/formado y vidrios caminados (opcionales) con funcionamiento estable y la operación fácil.

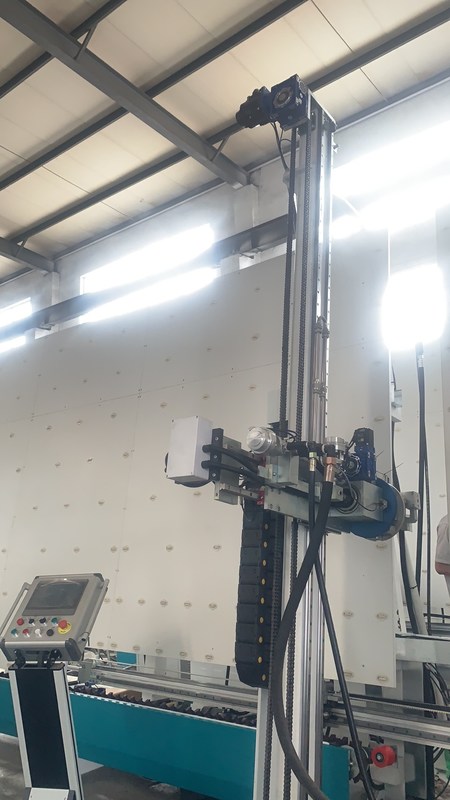

La cabeza mecánica se pone en frente
Alcance la conexión real con la línea de IG al hacer el vidrio caminado.

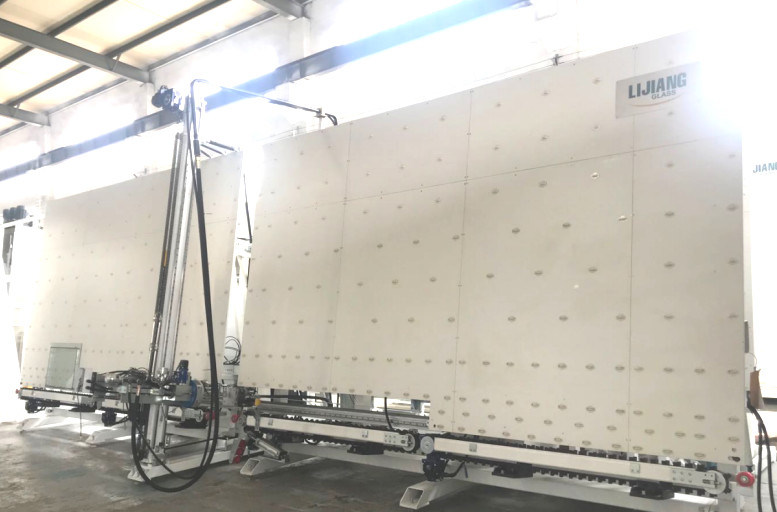

Función del almacenamiento
Puede almacenar tres pedazos de vidrios aisladores en las tres correas (menos el de 1.8m.), él necesita 2 fija más los motores servos, sistemas de control.
Ocho servos
El robot utiliza ocho servos de YASKAWA, cuatro de ellos las piezas de la transmisión del control, en los otros cuatro servos, ellos controla el lechón, la elevación, la conducción y el movimiento delantero y posterior y la rotación.
Solo sistema del pegamento
Equipado del solo componente de A y del solo componente de B.
Sistemas dobles del pegamento (opción)
Equipado de dos sistemas de componentes de A y de dos sistemas de los componentes de B, que se pueden utilizar para dos clases de sellantes, tales como goma de silicona, caucho del polisulfuro y pegamento estructural del silicón.
/triple doble formó/caminó la función de cristal (opcional)
Con el desarrollo de poner al día tecnología, el robot de aislamiento puede cubrir ocho vidrios formados según el mercado de cristal. (solamente es función opcional, antes de orden que esta función debe confirmar el fabricante)
Válvula proporcional eléctrica: la boca de goma cupo el hueco de cristal es más perfecta y estable.
&Pump B de la bomba A
Uso Taiwán-Airtac
El borde y la esquina de cristal es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina

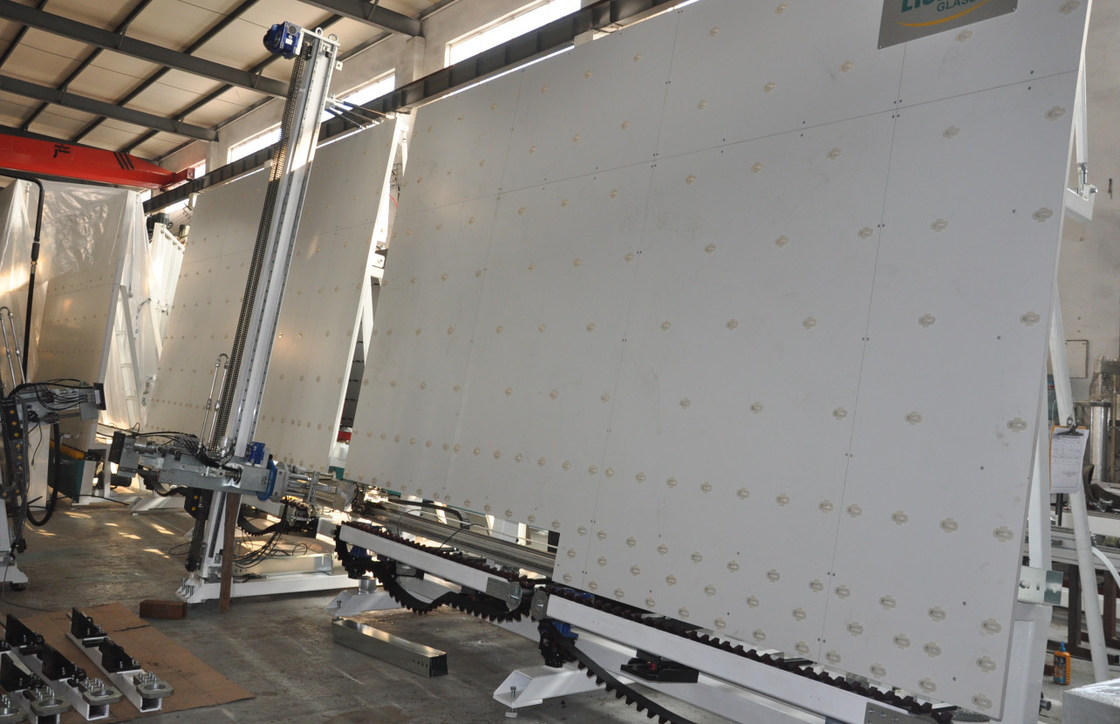

Transmisión síncrona de la correa
para hacer el vidrio que es transferido suavemente con la colocación exacta
Válvula del interruptor del aire eléctrico y comprimido: Asegure el interruptor automático eléctrico, el funcionamiento estable y la capa uniforme.
datos técnicos de n
| Tamaño de Max.glass | LJTJ2025 | 2000*2500m m |
| LJTJ2535 | 2500*4500m m | |
| Tamaño de Min.glass | LJTJ2025 | 170*400m m |
| LJTJ2535 | 300*400m m | |
| Grueso de cristal | 12-56m m | |
| Velocidad de trabajo | 5-40m/min | |
| Presión de aire | 0.6-0.8MPa | |
| Presión del apretón | <350kg> | |
| Ángulo plano | 6° - 9° | |
| Peso de cristal máximo | 400kg | |
| Poder del voltaje | 380V 12kw | |
| Dimensión total | 8700mm*2000mm*3500m m | |
| Nombre | Marca |
| Motor servo | Japón YASKAWA |
| Modelo de la entrada-salida | Japón MSYSTEM |
| Componente de tensión inferior | Alemania Siemens |
| CPU | Japón YASKAWA |
| Fuente de alimentación que cambia | Taiwán MW |
| Componente neumático | Japón SMC |
| Válvula proporcional eléctrica | Japón SMC |
| Válvula de regulación de la presión de la precisión | Japón SMC |
| Pantalla táctil | Taiwán WENVIEW |
| Vía guía | Taiwán HIWIN |
Notas de funcionamiento:
Especificación del robot de aislamiento de cristal aislador
| Modelo | LJTJ2540 |
| Poder del voltaje | 415V 13KW |
| Presión de aire | 0.5~0.7Mpa |
| Presión de extrudado | 32Mpa |
| Tamaño de Max.Glass | 2500*4000 |
| Tamaño de Min.Glass | 400*300m m |
| Grueso de cristal | 12~56m m |
| Velocidad de trabajo | 5~40m/min |
| Dimensión total | 11000*3600*3500m m |
Ruido de la máquina:
| Nivel de ponderación A de la presión sonora | |
| Estado en modo espera | Estado de trabajo |
| DB 50 | DB 85 |
Producto relacionado del VIDRIO de LIJIANG
Característica principal de los sellantes del silicón de LJST02A que separan la máquina
• Sistema importado del motor para mejorar eficacia del equipo
• Arma del sellante, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
La máquina de sellante-extensión LJST02A del silicón utiliza el motor para controlar el lacre.
| Presión de aire de trabajo | 0.3-0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 570mm/280m m |
| Ratio de extensión de la presión de aire del sellante | 50:1 |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3/min |
| Presión de aire | ≥0.8MPa |
| Dimensión total | 1100*950*1630m m |
Característica principal de la máquina de sellante-extensión LJST03
• Utilice el cilindro para proporcionar poder
• Arma del sellante de China, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
| Presión de aire de trabajo | 0.3-0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 570mm/280m m |
| Ratio de extensión de la presión de aire del sellante | 50:1 |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3/min |
| Presión de aire | ≥0.8MPa |
| Dimensión total | 1100*950*1630mmI |
