Datos del producto:
|
Brand name: | Insulating Glass Production Line with gas filling | Marca: | VIDRIO DE LIJIANG |
---|---|---|---|
Tamaño de cristal máximo: | 2500 mm*3500 mm/commission | Grueso de cristal: | 3-30 milímetros |
Grueso de IG: | 60 milímetros | Material: | Acero inoxidable |
Valor del gas: | > el 95% | Garantía: | 1 año |
Alta luz: | Cadena de producción de cristal aislador vertical,Cadena de producción de cristal aislador del gas del argón,Línea de cristal aislador vertical |

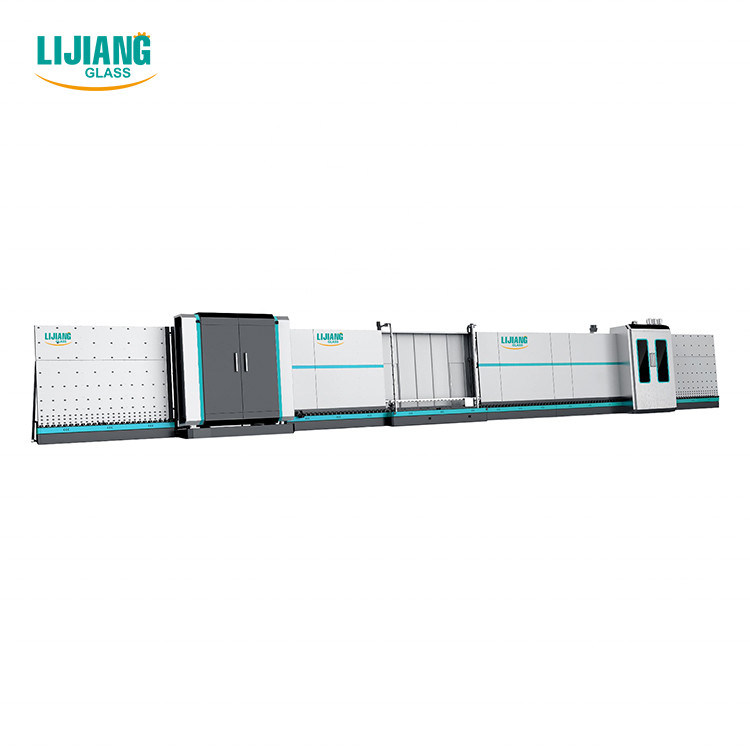

Cadena de producción de cristal aislador vertical automática con el relleno del gas del argón
Introducción de línea de transformación de cristal aislador vertical con el relleno del gas
Usando la tecnología Aire-flotante para transferir el vidrio para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad. La línea tiene siete secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
Detalles de la cadena de producción de cristal aislador vertical con el relleno del gas:
sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
lavadora 02
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador
• Material de acero inoxidable
sección de 03 descargas
• Vidrio del almacenamiento
04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
06 que presionan y sección de relleno
Característica principal:
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: ³ /min del 1m |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Funciones opcionales de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)
• Vidrio formado
• Pre lavadora
Otros tamaños de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
Parámetros | Unidad | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Fuente de alimentación | 380V 50Hz 3P | |||
Poder total | Kilovatio | 41 | 44,5 | 51,5 |
Velocidad que se lava | m/min | 2~10 | ||
Velocidad de trabajo máxima | m/min | 45 | ||
Tamaño de cristal mínimo | milímetro | 450*280 | ||
Tamaño de cristal máximo | milímetro | 2000*2500 2000x3000 (presionó cerca dos veces) |
2500*3200 2500*3500 (presionó cerca dos veces) 2500x4500 (presionado cerca dos veces, añada los lechones) |
|
Grueso de cristal plano | milímetro | 3~15 (3-30) | ||
Cepillos que se lavan | Pedazos | 6 | ||
Grueso máximo del vidrio aislador | milímetro | 60 | ||
Consumo total del gas | L/min | 1200 | ||
Altura del rollo del transportador | milímetro | 520 | ||
Dimensión | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Productos relacionados del VIDRIO de LIJIANG
Sellantes de cristal aisladores verticales automáticos que sellan la máquina del robot
Función y característica
la máquina 1.The es conveniente para la empresa de proceso profunda de cristal, alta automatización, reduce intensidad de trabajo, ahorra mano de obra, mejorar eficacia de la producción
2. máquina entera adoptar el interfaz antropomecánico de la pantalla táctil, con la función de memoria.
el sellante de capa 3.After, el borde de cristal y la esquina es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina
4. Usando dos sistemas del sistema de abastecimiento independiente del sellante (dispositivo de mezcla incluyendo), dos clases de sellantes cambian rápidamente, en la operación del uno-botón fácilmente (el modelo II)
la anchura 5.The de la máquina es el 1.5m, pequeña superficie cubierta, ahorra el espacio
6. La tercera sección puede depositar el vidrio para mejorar la eficacia con eficacia
7.The que el tamaño de cristal aislador más pequeño puede ser procesado es 400*300m m
dispositivo en modo bloque anti 8.Equipped en el mezclador
9. El sistema del servocontrol adopta la marca famosa (Japón YASKAWA), el funcionamiento es estable
10. transmisión del eje para hacer el vidrio que es transferido suavemente con la colocación exacta.
11 el tipo especial correa de V de transmisión para evitar el sellante que se pega en la correa, asegura el borde de cristal limpio, tipo bloque de V es cambiable.
12. Los recambios se producen con la alta normalización y la alta precisión, se asegura que la máquina se pueda utilizar con estabilidad a largo plazo
13.Suitable para el satinado triple.
la rueda 14.Conveying en tablero trasero adopta la rueda integrada, para asegurarse del vidrio se transporte suavemente
Especificación del robot de cristal aislador vertical del lacre
Modelo | LJTJ2540D |
Poder del voltaje | 380V 13KW |
Presión de aire | 0.5~0.7Mpa |
Presión de extrudado | 32Mpa |
Tamaño de Max.Glass | 2500*4000m m |
Tamaño de Min.Glass | 400*300m m |
Grueso de cristal | 12~56m m |
Velocidad de trabajo | 5~40m/min |
Dimensión total | 11000*1500*4500m m |
2,2 ruido de la máquina
Nivel de ponderación A de la presión sonora | |
Estado en modo espera | Estado de trabajo |
DB 50 | DB 85 |
Características principales:
• Control de sistema del servo de Japón Yaskawa, máquina de aislamiento automática y de gran eficacia llena
• 4 secciones, vidrio del almacenamiento de la poder
• Correa dentada Adopt, transferencia lisa y posición exacta
• Automáticamente esquinas de cristal de la reparación con el raspador y el rodillo
• Automáticamente tamaño de cristal de la medida, profundidad del pegamento (30m m)
• Cada auto-función está con la operación manual
• Puede cubrir el vidrio doble
• Forme el vidrio con los bordes opcionales, vidrio del paso, el vidrio triple (opcional)
• Un sistema de la bomba de aumento de presión controla dos grupos de sellantes (opcionales)
• Puede utilizar los sellantes estructurales del silicón, del polisulfuro y del silicón
• La cabeza del pegamento está en el frente de la máquina, que es fácil para el vidrio de capa del paso
• Se puede conectar con la línea de transformación de cristal el aislamiento
• Con la función de la exploración del código (opcional)
Datos técnicos
Tamaño de cristal máximo | 2500*4000m m |
Tamaño de cristal mínimo | 400*300m m |
Grueso de cristal | 12-50m m |
Velocidad de trabajo | 5-40m/min |
Presión de aire | ≥0.6MPa |
Presión del apretón | 32MPa |
Poder del voltaje | 380V 15kw |
Dimensión total | 11000*2000*3500m m |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
Motor servo | Japón | YASKAWA |
Conductor servo | Japón | YASKAWA |
CPU | Japón | YASKAWA |
Componente de la baja tensión | Alemania | SIEMENS |
Vía guía | Taiwán | HIWIN |
Fuente de alimentación que cambia | Taiwán | MW |
Interruptor del sensor | Corea | AUTONICS |
Componente neumático | Japón | SMC |
Pantalla táctil | China | GAOSHAN |
Motor servo | Japón | YASKAWA |
Conductor servo | Japón | YASKAWA |
