Datos del producto:
|
| Brand name: | Insulating Glass Processing Line with argon gas filling | Marca: | VIDRIO DE LIJIANG |
|---|---|---|---|
| Tamaño de cristal máximo para el gas de relleno: | 2500 mm*3200 milímetro | Grueso de cristal: | 3 - 15 milímetros (3 - 30 milímetros) |
| Grueso de IG: | 60 milímetros | Material: | Acero inoxidable |
| Valor del gas: | > el 95% | Longitud: | 23,5 metros |
| Alta luz: | Cadena de producción automática de la doble vidriera,cadena de producción de la doble vidriera de 60m m,Cadena de producción de la doble vidriera del gas del argón |
||
Cadena de producción automática de la doble vidriera del precio de alta calidad y bueno llenada del gas del argón

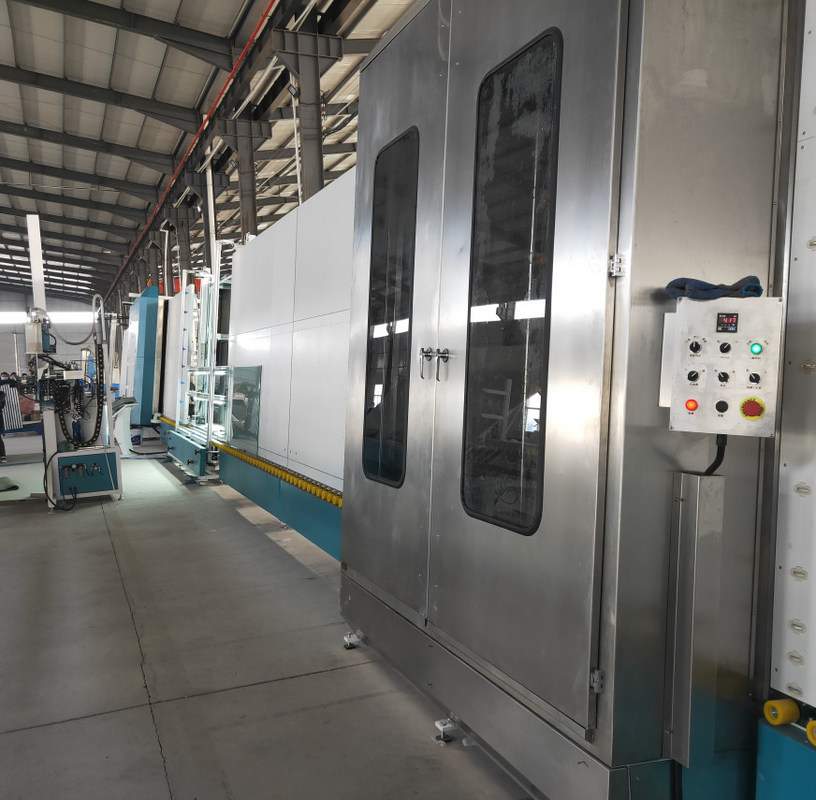

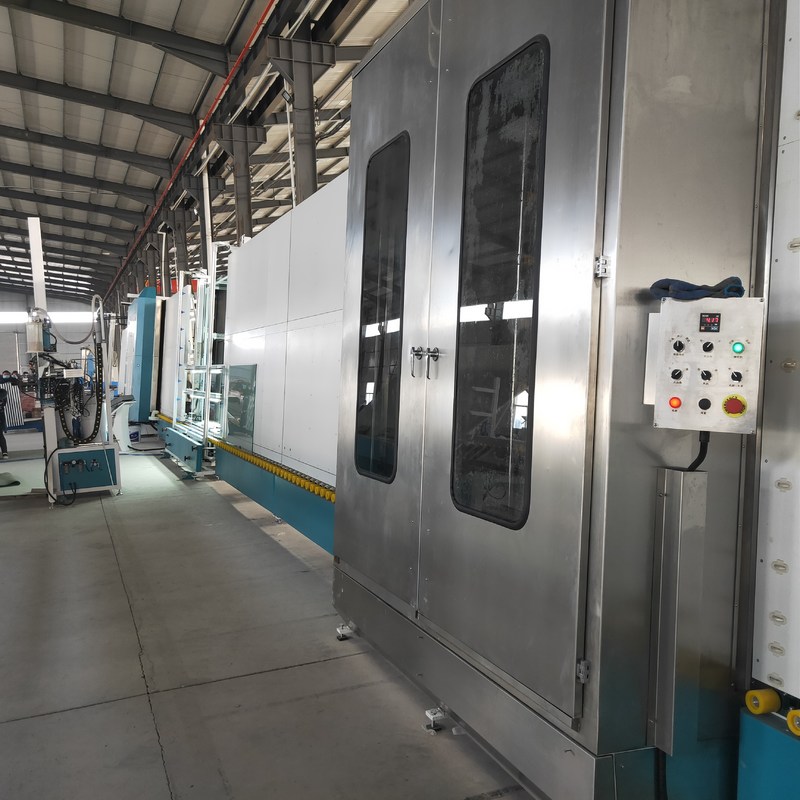

Introducción de línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas
Utiliza tecnología flotante del aire para transferir el vidrio, evitando que sea contaminado por las ruedas y dejando un rastro para mejorar el de alta calidad de la producción de IG. Esta línea tiene siete secciones.
Sección de 01 transferencias;
Lavadora 02;
Sección de 03 descargas;
04 inspección y sección de la instalación.
Sección de 05 transferencias;
Prensa 06 y sección de relleno;
Sección de 07 descargas.
Característica principal:
• (2500m m * 3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopte una banda transportadora para la transferencia de cristal y presione el vidrio usando un motor servo
• La placa de prensa se puede abrir para el mantenimiento fácil
• Tablero ajustable de la prensa para garantizar vida de servicio duradera
• Llena automáticamente del gas del argón para el efecto de aislamiento significativo y el alto contenido del argón
• La determinación de la zona para llenar diversos tamaños del vidrio del método de aislamiento de la continuación reduce la pérdida de argón.
• Usted puede fijar el valor del gas y ver el proceso de llenar la pantalla táctil del gas
• Sensor rápido de la reacción para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar el 90% o más alto
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
| Tamaño de cristal máximo | 2500mm*3500m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: ³ /min del 1m |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ |
| Dimensión | 23500*3500*3700m m |
| Peso | 6500kg |
Otros tamaños de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
| Parámetros | Unidad | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| Fuente de alimentación | 380V 50Hz 3P | |||
| Poder total | Kilovatio | 41 | 44,5 | 51,5 |
| Velocidad que se lava | m/min | 2~10 | ||
| Velocidad de trabajo máxima | m/min | 45 | ||
| Tamaño de cristal mínimo | milímetro | 450*280 | ||
| Tamaño de cristal máximo | milímetro | 2000*2500 2000x3000 (presionó cerca dos veces) |
2500*3200 2500*3500 (presionó cerca dos veces) 2500x4500 (presionado cerca dos veces, añada los lechones) |
|
| Grueso de cristal plano | milímetro | 3~15 (3-30) | ||
| Cepillos que se lavan | Pedazos | 6 | ||
| Grueso máximo del vidrio aislador | milímetro | 60 | ||
| Consumo total del gas | L/min | 1200 | ||
| Altura del rollo del transportador | milímetro | 520 | ||
| Dimensión | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Funciones opcionales de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)
• Vidrio formado
• Pre lavadora
Detalles de la línea de transformación de cristal aire-flotante aislador vertical automática
sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
lavadora 02
• Usted puede lavar el vidrio bajo-e con 6 cepillos suaves de pelo suave de 0.1m m
• El nuevo cuchillo de aire utiliza un perfil de aluminio (cuchillo de aire de Duckville) y el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto reduce el número de tornillos de reglaje, evita que cada tornillo afloje, y evita resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso.
• La caja de la operación con la exhibición de limpieza de la velocidad puede exhibir exactamente la velocidad de limpieza (8-10m).
• Control de la temperatura automática del tanque de agua, sistema de abastecimiento del agua
• Sistema europeo del silenciador
• Material de acero inoxidable
sección de 03 descargas
• Vidrio del almacenamiento
04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
06 que presionan y sección de relleno
El otro producto del VIDRIO de LIJIANG
Borde vertical que suprime la máquina de pulir del borde de cristal de la máquina con el motor servo
El removedor vertical elegante del borde LJDM2545 se utiliza para quitar la película de cristal baja-e del borde. El removedor de cristal del borde adopta el método importado del servocontrol y realiza la colocación exacta con el buen funcionamiento. Las piedras de afilar de alta calidad son durables y pueden producir las piedras de afilar limpias y hermosas. La distancia se puede fijar eléctricamente en el rango de 10 a 150 milímetros.
El vidrio bajo-e, también conocido como vidrio bajo de la emisividad, es un tipo de producto de la película en el cual la superficie del vidrio se compone del metal de múltiples capas o del otro compuesto. Comparado al vidrio común y al vidrio revestido de cerámica tradicional, la capa tiene el aislamiento excelente y transmisión ligera.
Tipos de cristal bajos-e:
Solo vidrio bajo-e de plata
Un solo vidrio revestido bajo-e de plata contiene generalmente solamente una capa funcional (capa de plata). Además de otro metal y capas compuestas, el número total de capas de capa alcanza 5.
Vidrio bajo-e de la doble vidriera
El vidrio revestido bajo-e de plata doble tiene dos capas funcionales (capa de plata), así como otras capas del metal y capas compuestas, y el número total de capas de la capa alcanza nueve. Sin embargo, el control de proceso técnico del vidrio bajo-e de la doble vidriera es mucho más difícil. Que la sola plata.
Característica principal de la película baja-e que suprime la máquina:
La máquina de cristal baja-e vertical de la eliminación del borde contiene 3 secciones: sección cargada de cristal, suprimiendo la sección y la sección de descarga de cristal. La máquina baja-e de la eliminación de la película tiene 4 clases de diversas direcciones. Vidrio bajo-e bajo-e y del esquema en línea.
La máquina baja-e vertical de la eliminación del borde de la película puede suprimir la película baja-e doble o triple.
Parámetro técnico:
| Tamaño de proceso de cristal del máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 15KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
