Datos del producto:
|
| Brand name: | Insulating Glass Processing Line with argon gas filling | Marca: | VIDRIO DE LIJIANG |
|---|---|---|---|
| Tamaño de cristal máximo para el gas de relleno: | 2500 mm*3200 milímetro | Grueso de cristal: | 3 - 15 milímetros (3 - 30 milímetros) |
| Grueso de IG: | 60 milímetros | Material: | Acero inoxidable |
| Valor del gas: | > el 95% | Longitud: | 23,5 metros |
| Alta luz: | Cadena de producción de cristal aislador vertical,cadena de producción de cristal aislador del gas del argón,cadena de producción vertical de la doble vidriera |
||

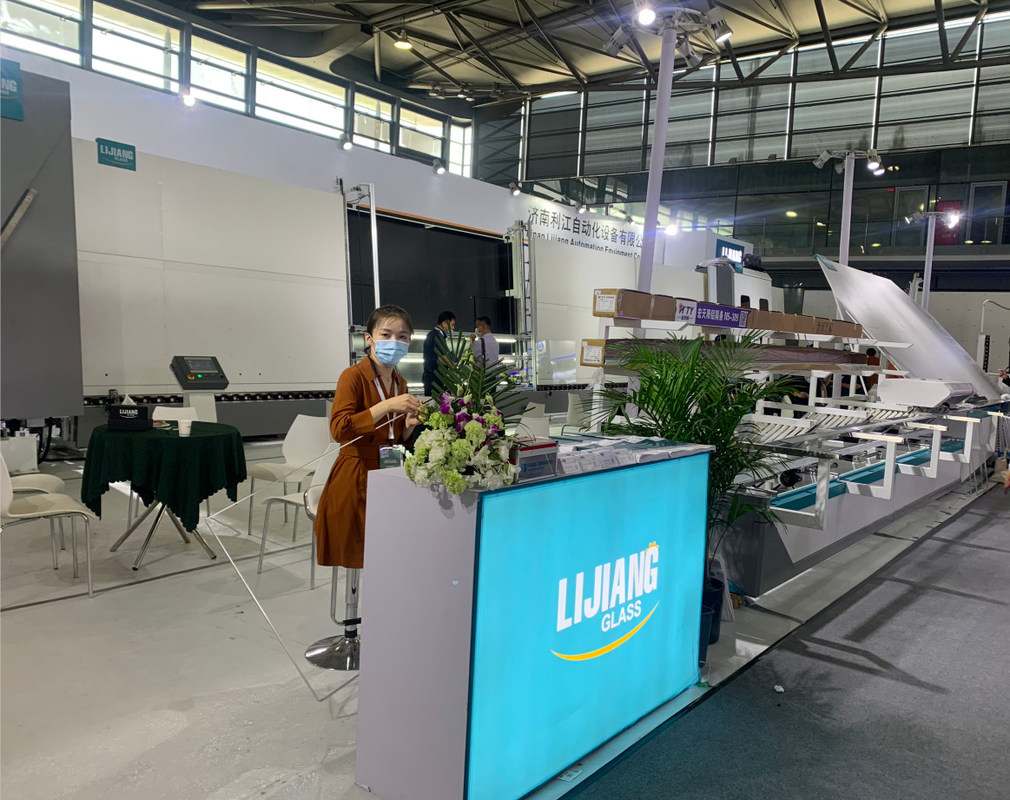

Línea de transformación de cristal Aire-flotante aislador de la vertical automática con el relleno del gas en línea
Introducción de línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas
Usando la tecnología Aire-flotante para transferir el vidrio para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad. La línea tiene siete secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
Característica principal:
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
| Tamaño de cristal máximo | 2500mm*3500m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: ³ /min del 1m |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ |
| Dimensión | 23500*3500*3700m m |
| Peso | 6500kg |
Otros tamaños de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
| Parámetros | Unidad | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| Fuente de alimentación | 380V 50Hz 3P | |||
| Poder total | Kilovatio | 41 | 44,5 | 51,5 |
| Velocidad que se lava | m/min | 2~10 | ||
| Velocidad de trabajo máxima | m/min | 45 | ||
| Tamaño de cristal mínimo | milímetro | 450*280 | ||
| Tamaño de cristal máximo | milímetro | 2000*2500 2000x3000 (presionó cerca dos veces) |
2500*3200 2500*3500 (presionó cerca dos veces) 2500x4500 (presionado cerca dos veces, añada los lechones) |
|
| Grueso de cristal plano | milímetro | 3~15 (3-30) | ||
| Cepillos que se lavan | Pedazos | 6 | ||
| Grueso máximo del vidrio aislador | milímetro | 60 | ||
| Consumo total del gas | L/min | 1200 | ||
| Altura del rollo del transportador | milímetro | 520 | ||
| Dimensión | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Funciones opcionales de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)
• Vidrio formado
• Pre lavadora
Detalles de la línea de transformación de cristal aire-flotante aislador vertical automática
sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
lavadora 02
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador
• Material de acero inoxidable
sección de 03 descargas
• Vidrio del almacenamiento
04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
06 que presionan y sección de relleno
El otro producto del VIDRIO de LIJIANG
Borde vertical que suprime la máquina de pulir del borde de cristal de la máquina con el motor servo
El borde vertical elegante LJDM2545 que suprime la máquina se utiliza para suprimir la película del borde del vidrio bajo-e. El borde de cristal que suprime la máquina adopta el sistema importado del servocontrol, colocando exactamente con el buen funcionamiento. Las muelas abrasivas de alta calidad son durables, pueden producir la grieta de pulido aseada y hermosa. La distancia se puede fijar entre 10 ~ 150 milímetros arbitrariamente.
El vidrio bajo-e, también conocido como vidrio bajo de la radiación, es una clase de producto de la película integrada por el metal de múltiples capas u otros compuestos en la superficie del vidrio. Comparado con el vidrio común y el vidrio revestido arquitectónico tradicional, la capa tiene efecto excelente del aislamiento de calor y buena transmitencia ligera.
Tipos de cristal bajos-e:
Solo vidrio bajo-e de plata
El solo vidrio revestido bajo-e de plata contiene generalmente solamente una capa funcional (capa de plata). Además de otro metal y capas compuestas, el número total de capas de capa alcanza 5.
Vidrio bajo-e de plata doble
El vidrio revestido bajo-e de plata doble tiene dos capas funcionales (capa de plata), más el otro metal y las capas compuestas, el número total de capas de la capa alcanzan 9. Sin embargo, el control de proceso técnico del vidrio bajo-e de plata doble es mucho más difícil que el de la sola plata.
Característica principal de la película baja-e que suprime la máquina:
La máquina de cristal baja-e vertical de la eliminación del borde contiene 3 secciones: sección cargada de cristal, suprimiendo la sección y la sección de descarga de cristal. La máquina baja-e de la eliminación de la película tiene 4 clases de diversas direcciones. Vidrio bajo-e bajo-e y del esquema en línea.
La máquina baja-e vertical de la eliminación del borde de la película puede suprimir la película baja-e doble o triple.
Parámetro técnico:
| Tamaño de proceso de cristal del máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 15KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
