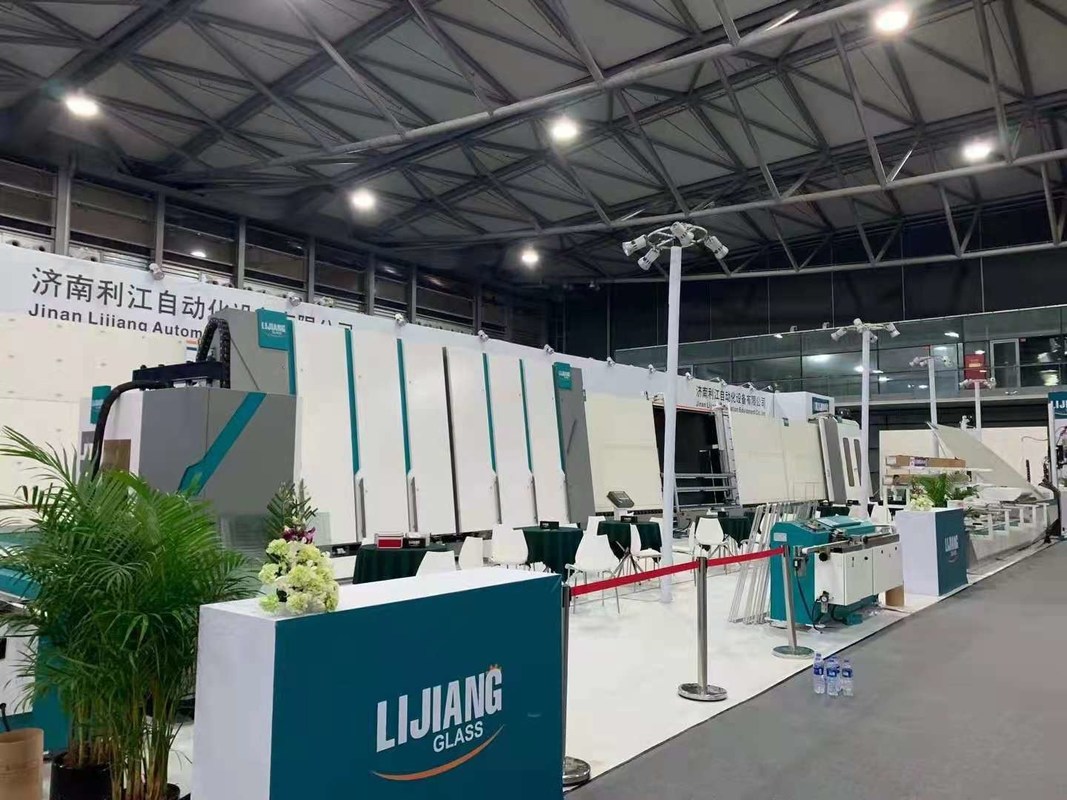

El doble esmaltó la cadena de producción de cristal aislador tamaño enorme 3300*7000m m

Cadena de producción de cristal aislador de la doble vidriera tamaño enorme 3300*7000m m para el proceso de cristal aislador

Característica principal de la línea de transformación de cristal aislador de la doble vidriera

●Sistema de control del PLC de Alemania Siemens, interfaz de la pantalla táctil

●Identificación automática del vidrio revestido y bajo-e

●los cepillos suaves 3pair pueden lavarse en línea y vidrio bajo-e off-line

●La lavadora adopta el dispositivo material e impermeable de los SS

●Tablero acuciante ajustable para guardar la placa el presionar de la superficie derecho

●Modo de conexión de enchufe de la aviación

●El tanque de agua con control de la temperatura automática y el sistema del lavado del agua

●Sistema de calefacción por aire

●Comienzo de la fan del aire y determinación automáticos de la parada

●Sistema de la reducción del nivel de ruidos

●Aplicable para producir IG triple e IG formado

●Exhibición en línea de la velocidad que se lava

●Trabajo intermitente inteligente, energía de ahorro

Opciones de la línea de cristal aislador de relleno del gas doble enorme automático del tamaño

1.Pre-washing

colocación exacta 2.Automatically para 3 o 4 el paso lateral IG

el relleno del gas 3.Automatic puede fijar valor del gas y exhibir el proceso del relleno en línea de la alta concentración de gas

1. ¿Cuál es la línea de IG?

Los tipos de la línea de IG están sin argón de relleno y con el gas de relleno del argón. Hay también dos líneas especiales de IG, ventila la línea flotante de IG y la línea rápida estupenda de IG (que lavan y que presionan dos unidades de IG juntas).

La línea de IG es línea de transformación de cristal aislador de Calles, él incluye la lavadora de cristal, la instalación del marco del espaciador y la prensa de planchar de cristal. Tenemos normalmente línea de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 y de 3300*7000 IG.

2. ¿Qué nuestra compañía hace?

El VIDRIO de LIJIANG es el fabricante en la ciudad de Jinan, año de China desde 2012. Hacemos la línea de IG, robot de aislamiento de cristal aislador, dobladora del espaciador, máquina de rellenar desecante de la máquina butílica del extrusor y así sucesivamente, porviding las máquinas para por todo el mundo con después de servicio de venta.

3. ¿Cómo proporcionar el servicio post-venta?

Para la India y el aroud la India del mercado, tenemos dos ingenieros loal indios, ellos podemos proporcionar servicio a tiempo.

Para el mercado de Suramérica, tenemos un ingeniero allí para proporcionar servicio.

Para el otro mercado, tenemos el equipo del ingeniero con 10 - 20 años de experiencia, él irá a la fábrica de los clientes extranjeros a instalar la máquina, a entrenar a trabajadores y a proporcionar después de servicio de venta a tiempo.

Desde el virus del mundo entero, restringen a nuestros ingenieros a muchos países en el mundo. Tan nosotros servicio de la instalación del provice y trabajo trainning en línea por Wechat, Whatsapp y así sucesivamente. Una vez que el mundo tiene un mejor suitation, nuestro ingeniero irá a comprobar nuestras máquinas otra vez.

4. ¿Cómo empaquetar la cadena de producción?

Un sistema de la línea de IG necesita normalmente dos envases al enviar al país extranjero, 2 pedazos de los envases 40HQ.

Detalles de la cadena de producción de cristal aislador automática:

• La cadena de producción de cristal aislador vertical tiene 7 secciones:

sección de 01 transferencias;

lavadora 02;

sección de 03 descargas;

04 inspección y sección de la instalación;

sección de 05 transferencias;

06 que presionan y sección de relleno;

sección de 07 descargas.

• sección de 01 transferencias

Mecanismo de capa de la detección, detección automática de película baja-e off-line

• lavadora 02

Característica principal:

• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e

• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso

• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)

• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua

• Sistema europeo del silenciador

• Material de acero inoxidable

• sección de 03 descargas

• Vidrio del almacenamiento

• 04 inspección y sección de la instalación

La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio.

• sección de 05 transferencias

• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.

• 06 que presionan y sección de relleno

Característica principal:

• el vidrio Ultra-largo se puede comprimir cerca dos veces

• Adopta la banda transportadora para transferir el vidrio, utiliza el motor servo para presionar el vidrio

• La placa acuciante se puede abrir para el mantenimiento fácil

• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera

• sección de 07 descargas

• Vidrio del almacenamiento

• Se puede conectar con la máquina el aislamiento

Parámetro de la cadena de producción de cristal aislador automática vertical

Unidad		LJBZ3370
Voltaje		380V50Hz3P
Poder total	Kilovatio	54,5
Velocidad que se lava	m/min	2-10
Velocidad de trabajo máxima	m/min	45
Tamaño de cristal mínimo	milímetro	450*280
Tamaño de cristal de Maxmum	milímetro	3300*7000 3000*3000 (prensa doble)
Grueso de cristal plano	milímetro	3-30
Cepillos que se lavan	Pedazos	6
Grueso máximo del vidrio aislador	milímetro	80
Consumo total del gas	L/min	1500
Altura del rollo del transportador	milímetro	520
Dimensión (L*W*H)	milímetro	47200*3500*4500

Parámetros eléctricos

NOMBRE	ORIGEN	MARCA
PLC	Alemania	SIEMENS
Aparato eléctrico de la baja tensión	Alemania	SIEMENS
Convertidor de frecuencia	Alemania	SIEMENS
Motor servo para el vidrio del paso	Japón	FUJI
Interruptor fotoeléctrico	Alemania	ENFERMO
Interruptor micro	Taiwán	TIENDA
Botón y indicador luminoso	Francia	SCHNEIDER
Pantalla táctil	Taiwán	WEINVIEW
Retransmisión intermedia	Japón	OMRON
Motor del cepillo	China	QINGHUA
Bomba de agua	China	LINGXIAO
Guía	Taiwán	HIWIN
Componentes neumáticos	Taiwán	AIRTAC

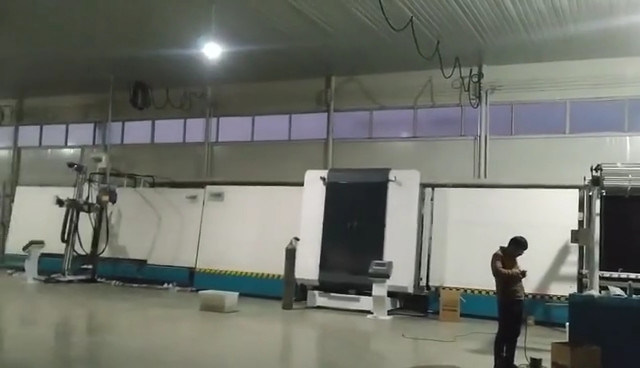

Imágenes de la cadena de producción de cristal aislador automática

Producción relacionada de VIDRIO de LIJIANG

Máquina butílica automática con el equipo butílico del extrusor del derretimiento caliente del CE para el proceso aislador

Máquina del extrusor de Aotomatic Bulyl con alto quolity

Uso

Sistema de control del PLC, interfaz de la pantalla táctil

Ajuste automáticamente la cantidad de pegamento según diversas velocidades

Identifique automáticamente la anchura de la barra de aluminio, pegamento nuzzle por consiguiente puede ajustar automáticamente.

El sistema hydráulico utiliza componentes alemanes al ensurethat que el pegamento está incluso y lleno

Rápidamente precaliente, mejore la eficacia del trabajo

con el precalentamiento de la función

Con el extractor y la función inflable, mejore la calidad de la capa y el tiempo del asve para el pegamento de alimentación

Velocidad rápidamente de capa, poder hasta 47m/min

Presión del apretón: 10-18MPa

Temperatura: 110-140℃

Aluminumspacerwidth: 6A-27A

Velocidad: 5-47m/min

Diámetro del cilindro butílico: 200m m

Suministro de aire: 0.4㎡/min

Presión de aire: >0.6Mpa

Poder total: 380V, 5.7KW, 50HZ

Dimensión: 2800*700*900m m

Peso: 650kg

Parámetros de la tecnología de la máquina caliente automática del extrusor del derretimiento

Presión del apretón	10-18MPa
Temperatura	110~140℃
Grueso del pegamento	0.3-0.5m m
Anchura del pegamento	3.5m m
Anchura de aluminio del espaciador	5.5-26.5m m
Velocidad	0-47m/min
Diámetro del cilindro butílico	200m m
Suministro de aire	³ /min de los 0.4m
Presión de aire	≥0.6MPa
Poder total	380V, 5.7KW, 50HZ
Dimensión	2800×700×900m m (L×W×H)
peso	750kg

Detalles del equipo de la máquina de cristal aislador del extrusor butílico automático

Piezas de Alemania Siemens

La máquina butílica del extrusor adopta PLC de Siemens de la marca del alemán, funcionamiento estable.

Pantalla táctil de KINCO

Operación de la pantalla del toubh del uso, ensayo simple, interfaz claro, operación simple, pantalla táctil elegante, programación actualizada.

Alemania TIENE válvula

La máquina butílica de alta velocidad del extrusor adopta la válvula de Harvey de Alemania, un funcionamiento más estable.

Sistema de alarma

Adopte automáticamente el sistema de alarma, recordando añadiendo el butilo.

Cilindro del pegamento

El cilindro de goma adoptar levanta la estructura, que es conveniente para el butilo cambiante.

Cilindro de Alemania Maximator

El sistema de carga estupendo adopta neumático famoso y el cilindro hidráulico, controla la presión del aceite del mercado fuertemente.

Ajuste el putput del pegamento automáticamente según el cambio de la velocidad

El ajuste de altura del haz es conveniente, eficaz solucionar el provlem de la línea blanca

El otro producto del VIDRIO de LIJIANG

Dobladora del espaciador con las barras de aluminio y las barras calientes

Uso

La dobladora del espaciador automático lleno se utiliza para hacer marcos (u otros materiales) para el vidrio aislador, que substituye la tecnología tradicional de la fabricación. La dobladora del espaciador automático con las barras de aluminio y las barras calientes puede hacer una variedad de marcos de aluminio poligonales convexos por una tira de aluminio en una vez. La dobladora está disponible doblar las barras de aluminio, las barras de acero inoxidables, las barras calientes y el thermex y así sucesivamente. También en el mahcine de doblez, también contiene el código de la impresión, imprimiendo la etiqueta, los agujeros de perforación y USB, mano de la máquina para el marco grande de la ayuda

Detalles del equipo

• Adopte el sistema de control del PLC de Siemens, interfaz de la pantalla táctil
• Sistema del servocontrol del CNC de Japón FUJI

• Cuatro unidades de almacenamiento del tamaño del espaciador
• Los espaciadores de aluminio están disponibles de diversos tamaños y tamaños

• Cortado automáticamente y alimentar los espaciadores de aluminio
• La curva formó marcos del espaciador continuamente
• Evite automáticamente la esquina de conexión mientras que dobla y corta

• El dispositivo especial de la mano de la máquina se utiliza para doblar el marco grande del espaciador

• Los conectores resistentes son conveniencia y seguridad para la instalación y el depuración

• Válvula magnética de Taiwán Airtac; Sistema de control alemán del PLC de Siemens; Sistema del servocontrol de Japón Fuji.

• Los recambios de toda la máquina tienen códigos de identificación.

• Efecto de doblez exacto, error de la esquina menos de 0.1m m.

Leading Technology

• Espaciador que imprime la función del código (opcional)

• Agujero automático del relleno del gas del taladro (opcional)

• Imprimiendo la función de la etiqueta autoadhesiva (opcional)

• La función de entrada del USB, leyó sobresale el fichero directamente el etc del formato (opcional)

• Conecte con el sistema del ERP (opcional)

• Puede doblar el espaciador de aluminio, Technoform, Alupro, Thermix, el espaciador caliente (Swisspacer) y de acero inoxidable (opcional) y así sucesivamente.

• Tenemos el sistema suave especial que podría evitar 120m m para reducir la basura. Por ejemplo, si la longitud del escudete es 60m m, cuando el programa calcula el de ángulo recto, hay un escudete. Cuando usted comienza a doblar el marco rectangular, usted necesita en primer lugar el transporte 120m m, después corta 120m m, y entonces paso en el pedal para doblar el marco, así que usted perderá 120m m.

Datos técnicos

Tamaño de Max.bending	2000mm*2000m m (2500mm*2500m m)
Tamaño de Min.bending	250mm*200m m
Anchura de aluminio del espaciador	5.5-27m m
Error dimensional	±0.5mm
Error del ángulo	±1º
Velocidad de proceso	≤26s
Suministro de aire	≥0.65MPa
Poder total	AC220/380V 50Hz 2.5KW
Dimensión	10500mm*2200mm*2600m m

Parámetros eléctricos

NOMBRE	MARCA	NOMBRE	MARCA
PLC	SIEMENS ALEMÁN	Trío	Taiwán AIRTAC
Aparato eléctrico de la baja tensión	SIEMENS ALEMÁN	Cilindro	Taiwán AIRTAC
Motor servo	JAPÓN FUJI	Válvula electromagnética	Taiwán AIRTAC
Conductor servo	JAPÓN FUJI	Poder del interruptor	Taiwán TIENDE
Retransmisión	JAPÓN OMRON	PANTALLA TÁCTIL	Taiwán WEINVIEW
Sensor	COREA AUTONICS	GUÍA	Taiwán TBI

Lavado de cristal plano de la industria automotriz vertical y máquina de limpieza

1. Descripción del lavado de cristal vertical auto y de la secadora
La lavadora de cristal plana de la industria automotriz se utiliza para el lavado de cristal para procesar el vidrio de la doble vidriera. El lavado vertical auto y la máquina de limpieza pueden terminar las funciones siguientes: prelimpieza, limpieza y secado del vidrio plano y del vidrio bajo-e. Está en la producción de vidrio aislador de aluminio de la ranura. La lavadora de cristal tiene las ventajas de la pequeña área del empleo, de la eficacia alta, del funcionamiento confiable y del mantenimiento conveniente.

2.Advantage de la máquina washiing de cristal
•Usando 3Pair de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
•Prelavado (opcional)
•El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
•El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
•Sistema europeo del silenciador
•La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m) •Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
•Material de acero inoxidable
característica 3.Main de la lavadora de cristal vertical

• La máquina de limpieza vertical automática adopta el sistema de control de Siemens, que puede ajustar libremente la velocidad de limpieza de la máquina de limpieza.

•

• La lavadora automática vertical puede lavarse en línea y el vidrio bajo-e off-line, reconoce automáticamente la película baja-e
•
• Lavadora automática vertical usando 6 pedazos de cepillos suaves

•

• La sección de prelimpieza adopta la regulación stepless de la velocidad de la conversión de frecuencia, y el vidrio puede correr suavemente en la velocidad correcta.
• El control de la temperatura automática del tanque de agua, la limpieza del sistema del abastecimiento de agua y los tanques de agua se hacen de materiales de acero y resistentes a la corrosión inoxidables, y los rodillos de la transferencia son los rodillos de goma resistentes ácidos y del álcali, que se ajustan automáticamente según el grueso de cristal.

• 304 materiales de acero inoxidables
• Lavadora vertical automática usando métodos de trabajo ahorros de energía intermitentes inteligentes
• Lavadora vertical automática adoptar el sistema europeo del silenciador
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La lavadora vertical automática adopta la fan variable de la frecuencia, efecto limpiador económico de energía, bueno
• Tipo jerárquico sistema del lavado

4. Parámetros de la tecnología de la limpieza de cristal vertical y de la secadora

Fuente de alimentación	Voltaje (V)	380
	Frecuencia (herzios)	50
Alimentación principal	kilovatio	≈35
Velocidad que se lava	m/min	1~7
Velocidad máxima	m/min	10
Tamaño de cristal mínimo	milímetro	450×280
Tamaño de cristal máximo	milímetro	2500×4000
Grueso de cristal	milímetro	3~15
Altura del rodillo	milímetro	500±20
Peso total	kilogramo	≈3500

5. Detalle de la lavadora de AutomaticGlass

Introducción de VIDRIO de LIJIANG

Línea automática máquina de 2230 IG de proceso de cristal de la doble vidriera

USO

La línea de transformación de cristal de la doble vidriera (con el relleno del gas) consiste en cuatro secciones, la sección de la transferencia, la sección del lavado, la sección de la inspección y la sección acuciante (totalmente 7 porciones). Utiliza tecnología avanzada para hacer de alta calidad y la variedad DGU automáticamente, por ejemplo el vidrio doble, el vidrio triple, el vidrio bajo-e, el vidrio formado y el vidrio caminado. Qué is más, una nueva línea de IG que puede llenar dos pedazos de vidrio doble al mismo tiempo.

Modelo	Tamaño mínimo	Tamaño máximo	Vidrio bajo-e	Vidrio del paso	Vidrio triple	(G) del gas de relleno
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

El vidrio bajo-e/el vidrio de cristal/triple del paso/las funciones formadas del gas del vidrio/relleno es opcional. Y el tamaño de la línea de LJBZ2535G IG con el gas de relleno puede llenar el gas en el vidrio máximo de 2500*3200m m, no 2500*3500m m.

Datos del parámetro

1. Nombre de la producción: Línea de transformación de cristal aislador con el panel de la prensa y el gas de relleno

2. Modelo: LJBZ2535G

3. Lugar del origen: JINAN, CHINA

4. Grueso de cristal: 3 - 15m m

5. Grueso de cristal aislador: 60m m

6. Velocidad que se lava de cristal: 2 - 10m/min

7. Velocidad de cristal del transportador: 48m/min

8. Cepillos que se lavan: 3 pares de cepillos suaves

9. Materiales de la lavadora: Acero inoxidable

10. Función: Haciendo el vidrio de DGU/Step forme el gas de relleno de cristal triple de cristal del argón

11. Tamaño de cristal máximo: 2500*3500m m

12. Tamaño de cristal máximo para el gas de relleno: 2500*3200m m

13. Garantía: 12 meses

14. Color: Azul (blanco brillante), muchos colores pueden customerized

15. Longitud: los 23.5m

16. Dirección: Derecha a izquierda

17. Vidrio formado: Un lado debe ser recto

18. Tamaño de cristal mínimo: 450*280m m

19. Altura (rodillos a moler): 520m m

20. Vidrio del paso: El pequeño vidrio es interior o exterior

CARACTERÍSTICAS PRINCIPALES

• El sistema de control de SIEMENS y de OMRON, guarda funcionamiento estable
• Sistema de control del PLC, interfaz de la pantalla táctil
• Sistema del servocontrol, función modular, función de la superposición
• Dos pedazos de IGU se pueden hacer y llenar del gas del argón en una vez (opcional)
• Los tamaños de cristal mínimos y máximos pueden ser opcionales
• Automático detecte el vidrio bajo-e

• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso de cristal
• Tipo jerárquico sistema del lavado con el solo cuchillo de aire
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador y material de acero inoxidable
• IGU Ultra-largo se puede comprimir adentro la segunda vez
• La máquina adopta la compresión serva del esfuerzo de torsión
• La placa de presión con plano ajustable y ninguna deformación, puede garantizar la tabla duradera, de alta precisión
• Equipado de un mecanismo delantero exacto ajustable del cristal de exposición
• El sistema puede diagnosticar la información de falta
• La placa de prensa se puede abrir hasta la anchura de 400m m para el mantenimiento fácil
• Aplicable para producir caminó IG, IG triple e IG formado
• Gas automáticamente de relleno del argón dentro de la placa con los vidrios de compresión altos, síncronos, maximizar la tarifa de retención del gas
• Cuando el relleno formó IG, la parte delantera inflable del tamaño rectangular requirió 450m m (longitud), 280m m (alto)
• El gas de relleno estándar es gas del argón
•
