Datos del producto:
|
NOMBRE: | LÍNEA DEL TAMAÑO IG DE JUMBOO | TAMAÑO DEL MAX: | 3300 MM*5000 MILÍMETRO |
---|---|---|---|
TAMAÑO MÍNIMO: | 450 MILÍMETROS * 300 MILÍMETROS | RELLENO DEL GAS: | EN LÍNEA |
CONTENIDO DE GAS: | ENCIMA el 80% | GRUESO DE CRISTAL: | 3 - 30 |
GRUESO DE CRISTAL DE IG: | 60M M | CERTIFICATION: | CE |
GARANTÍA: | 1 AÑO | MARCA: | VIDRIO DE LIJIANG |
Alta luz: | Máquina de cristal de la doble vidriera del tamaño de Jumboo,Máquina de cristal de la doble vidriera con el robot de aislamiento,Máquina de cristal de la doble vidriera de 60M M |

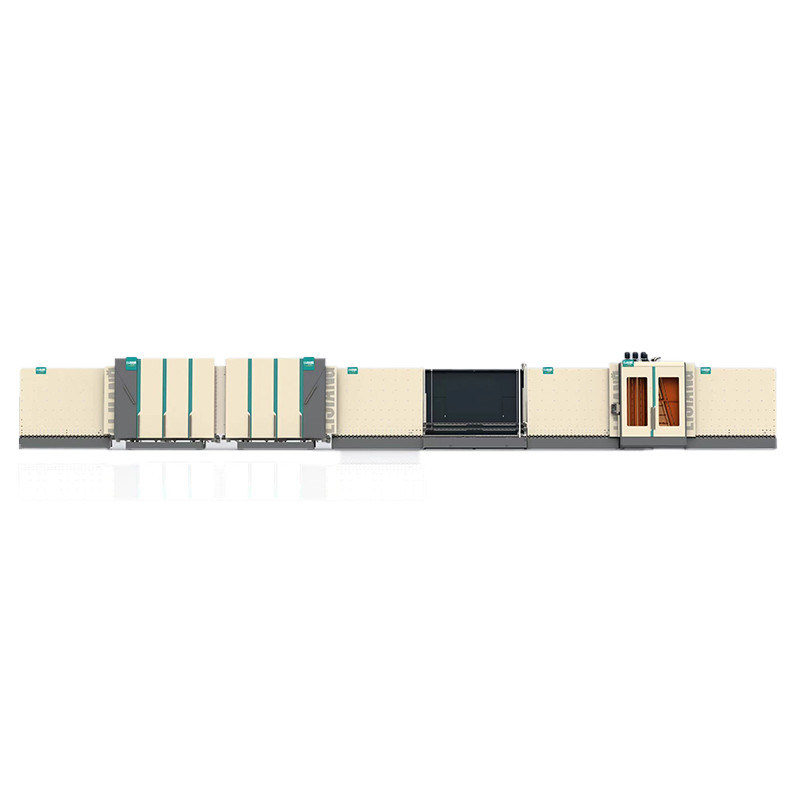

Cadena de producción de cristal aislador vertical del TAMAÑO de JUMBOO LJBZ3350
Características principales:
• La línea tiene 7 secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
Funciones opcionales:
• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)
• Vidrio formado
• Pre lavadora
• Gas de relleno del argón automáticamente
Los detalles introducen del LJBZ3350
sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line
lavadora 02
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador
• Material de acero inoxidable
sección de 03 descargas
• Vidrio del almacenamiento
04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
(o con el relleno) sección acuciante 06
Característica principal:
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
Tamaño de cristal máximo | 3300mm*5000m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: ³ /min del 1m |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor de la transferencia | Taiwán | LINHAI |
Motor del cepillo | Taiwán | LINHAI |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Línea de IG con el gas que llena en línea |
