Datos del producto:
|
| Nombre: | Cadena de producción de cristal aislador vertical LJBZ2535G | Velocidad de cristal del transportador: | 45m/min |
|---|---|---|---|
| Cepillos que se lavan: | 3 pares de cepillos suaves con el pelo de 0.1m m | Suministro de aire: | Flujo: 0.8m/min |
| Dimensión: | 23500*3500*3700m m | Tamaño de cristal mínimo: | 280mm*450m m |
| Resaltar: | Dobladora del espaciador de aluminio,Dobladora del espaciador de la doble vidriera,Dobladora del espaciador de cristal de IG |
||

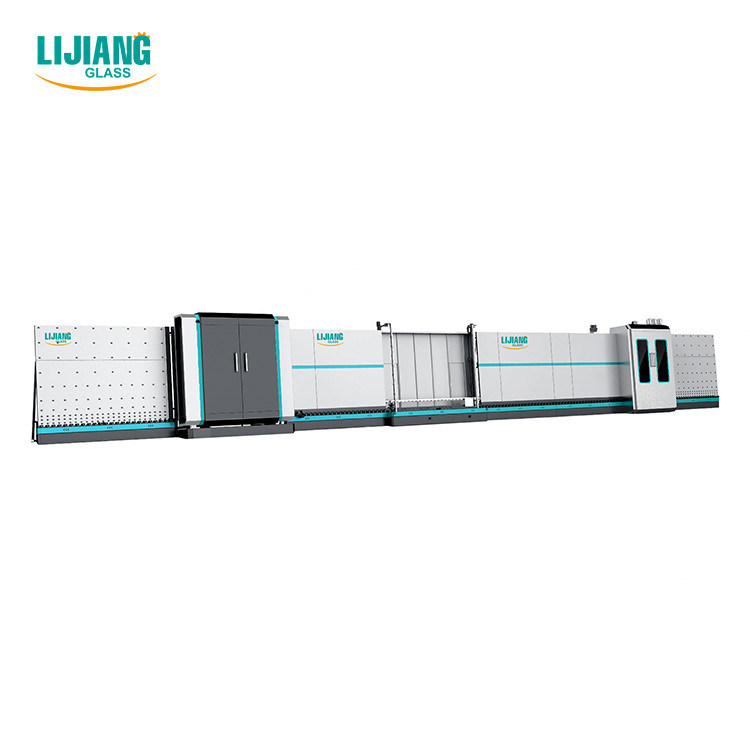

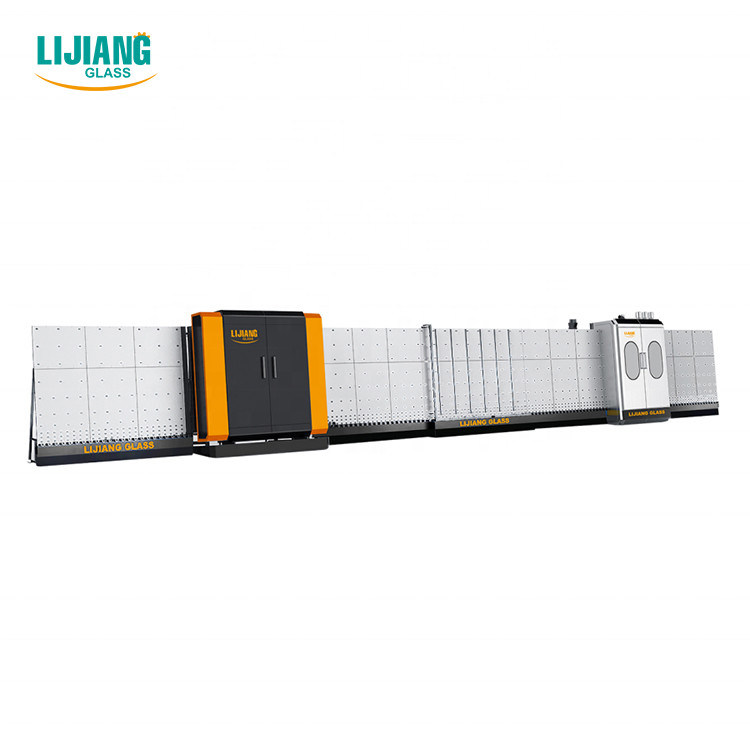

Dobladora del espaciador de aluminio automático para la cadena de producción horizontal de la doble vidriera
Características principales de la cadena de producción de la lavadora
• Esta línea tiene 7 secciones.
Sección de 01 transferencias;
lavadora 02;
Sección de 03 emisiones;
04 inspección y sección de la instalación.
Sección de 05 transferencias;
Prensa 06 y sección de relleno;
Sección de 07 descargas.
• Sistema de control del PLC, interfaz de la pantalla táctil
• Uso de los motores servos de Siemens
• Aplicable a la producción de vidrio doble y de vidrio triple
Funciones opcionales del equipo de cristal aislador
• Vidrio del paso con los bordes opcionales
• Vidrio formado
• Gas de relleno del argón automáticamente
• tecnología Aire-flotante para transferir el vidrio
Para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad.
• Presionando y llenando 2 pedazos de unidades de IG, totalmente 8 secciones
Características principales de la maquinaria de proceso de cristal
• Dos IGUs se pueden presionar inmediatamente para llenar del gas, y cada IGU se puede llenar del gas del argón más de 90%.
• Presionando dos IGUs inmediatamente, usted puede evitar que la forma de la parte presionada se derrumbe. Tarda 27 segundos por la doble vidriera del 1m del x 1m, mejorando grandemente eficacia del trabajo.
• La línea de transformación de alta velocidad de IG patentó en China en 2019
• Solucione el problema de esperar el trabajo sobre el robot de aislamiento. Instalación de dos bastidores del espaciador para dos IGUs de un artesano
• Automáticamente tamaño de cristal de la medida y etiquetado usando el sistema del ERP (preprense y el etiquetado de la poste-prensa puede ser permitido) (opcional)
• Cada parte se separa de la pieza de la transferencia a la pieza de la prensa
• Conveniente para la producción en masa en fábricas. Ultrarrápido
Datos técnicos de la maquinaria y del equipo de fabricación de cristal
| Tamaño de cristal máximo | 2500mm*3500m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: 0.8m/min |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ 40KW |
| Dimensión | 23500*3500*3700m m |
| Peso | 6500kg |
Parámetros eléctricos de la maquinaria y del equipo de fabricación de cristal
| NOMBRE | ORIGEN | MARCA |
| PLC | Alemania | SIEMENS |
| Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
| Convertidor de frecuencia | Alemania | SIEMENS |
| Motor servo para el vidrio del paso | Japón | FUJI |
| Interruptor fotoeléctrico | Alemania | ENFERMO |
| Interruptor micro | Taiwán | TIENDA |
| Botón y indicador luminoso | Francia | SCHNEIDER |
| Pantalla táctil | Taiwán | WEINVIEW |
| Retransmisión intermedia | Japón | OMRON |
| Motor del cepillo | China | QINGHUA |
| Bomba de agua | China | LINGXIAO |
| Guía | Taiwán | HIWIN |
| Componentes neumáticos | Taiwán | AIRTAC |
| Línea de IG sin gas de relleno en línea | ||
