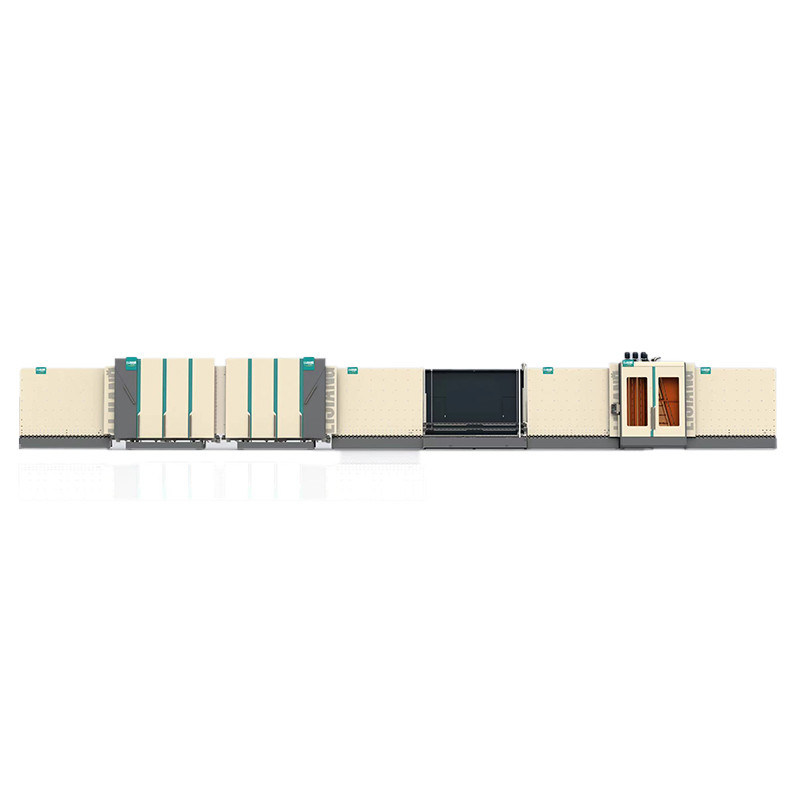

Datos del producto:
|
| Nombre de la marca: | LIJIANG | Grueso de cristal aislador: | los 5cm |
|---|---|---|---|
| Dimensión (l*w*h): | 23000mm*3000mm*3500m m | Tamaño de Max.glass: | 2500*5000M M |
| Tamaño de Min.glass: | 300*450m m | Grueso de cristal: | 3-15m m |
| Peso: | 5000kg | Voltaje: | 380V 50HZ |
| Voltaje: | 380v | Poder total: | 41KW |
| Velocidad que se lava: | 15m/min | Cepillos: | 6 |
| Alta luz: | 15m/Min Insulating Glass Production Line,lavadora de cristal de 15m/Min Insulating,lavadora de cristal para la ventana |
||
1, parte cargada
Para evitar el vidrio bajo-e puso el lado inverso y deja marcas o el rasguño de la rueda capa baja-e que utilizamos la inspección de la capa - película del metal conductora (la otra compañía utilizan la detección fotoeléctrica, dura reconocer para una capa transparente más alta de la película)
(Columna del nilón y del poliuretano + del metal

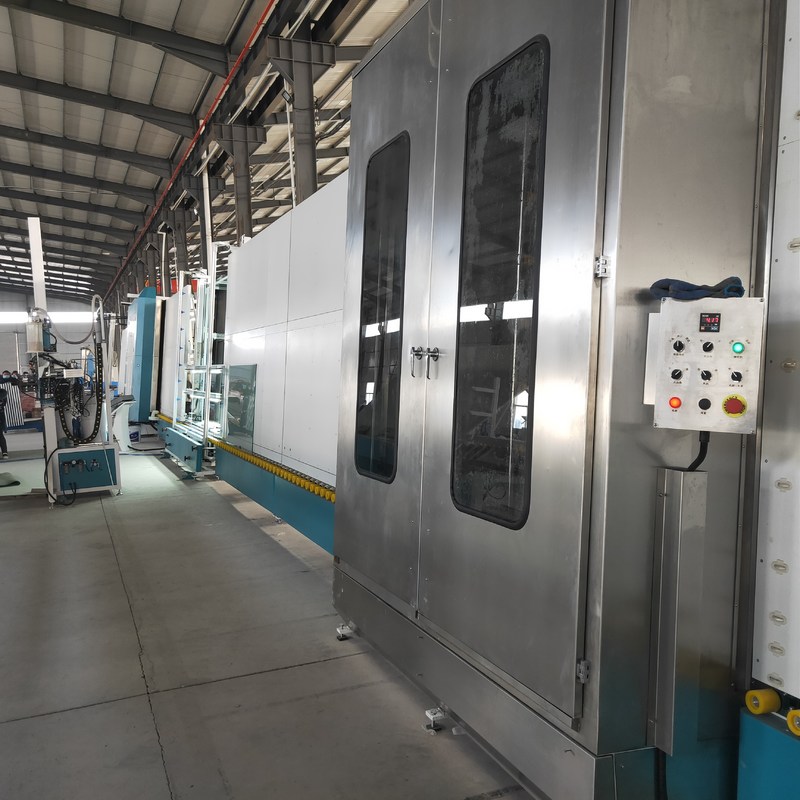

2, el lavarse y parte de sequía
* tres cepillos suaves de los pares pueden lavar el vidrio bajo-e y el vidrio normal, el diámetro es menos de 0.1m m.
* los materiales son acero inoxidable.
* el cuchillo del viento es diseño del flotador, guarda siempre la derecha y la distancia conveniente 3m m entre la superficie y el cuchillo de cristal del viento (lo mismo como la estructura de LISEC (observación: 3m m es la mejor distancia de sequía)
Hay un dispositivo común universal. Cuando el grueso de cristal fue cambiado, el cuchillo de aire puede moverse adelante y al revés ajustar la distancia, de modo que la distancia relativa entre el cuchillo del viento y el vidrio sea constante, para evitar el daño a la película de cristal debido al cambio del grueso de cristal.
* la apretón-rueda lateral delantera y trasera es todo activamente moverse y transportar. No hay mater el tamaño de cristal pequeño/grueso/fino grandes (8m m), él garantiza todo el paso de cristal a través suavemente. (Lo mismo como LISEC)
3, detectando la parte
4, pieza de la asamblea
La estructura de elevación del haz incorporado (haces dobles) conveniente para detecta y limpia el vidrio
5, relleno del gas y pieza el presionar
1, medida del grueso: el cilindro conduce la regla electrónica para medir el grueso de cristal y la anchura de aluminio del marco, para proporcionar los parámetros para la inflación y presionar servo
2, mudanza síncrona del haz de la correa: el haz síncrono de la correa se moverá según el grueso de cristal y la anchura de aluminio del marco para asegurarse de que el agujero de la inflación ha estado entre el primer y segundo marco de aluminio de cristal para inflar el hueco (el valor viene del empujador de DC y de la regla electrónica)
3, entraron la concentración de gas del argón en la pantalla táctil según el cliente requerido
4, función de la exhibición: la pantalla táctil exhibirá el proceso de relleno del gas entero del argón, usted conocerá muy claro cuánto gas del argón archivó ya dentro
E, PROVEE DE GAS el relleno de la parte inferior
(Viejo tipo)
La parte acuciante era divisoria en 4 porciones (por 800m m), cuando el paso tamaño pequeño del vidrio (menos de 800m m) a través de la sección del relleno el presionar y del gas, solamente una porción de trabajo.
Si más de 800m m sino menos de 1600m m, él dos porciones trabajan, necesitan no el trabajo de relleno entero de la sección de la prensa y del gas. puede ahorrar el vidrio del argón.
F, manera lateral del sello está siguiendo el aislamiento (el nuevo tipo)
(el lado de la máquina hace que un sensor del oxígeno con 7-8 detecte puntos.
Piezas acuciantes ajustables de G
1, allí tiene tensión después de soldar con autógena en el marco acuciante, los problemas tan en baja forma es ineludible después de usar una cierta hora (la máquina no puede presionar DGU correctamente, uniformemente y firmemente)
Para este problema ineludible desigual, aquí está nuestra solución
2, el presionar del tornillo de posicionamiento
Transportadores del apoyo aéreo de H (función opcional)
Garantice el interior de DGU limpio sin marcas de las ruedas
Después de lavarse y antes de presionar es todo el apoyo aéreo
Componentes de la electricidad de I
Estamos utilizando el yaskava de Alemania simens/Japón
Dobladora del espaciador de aluminio
l marco del espaciador del 1*1m era curva alrededor de 17s.
El error de ángulo del marco del espaciador está dentro 0.1m m.
Puedo doblar el espaciador de aluminio /technoform /Alupro /thermix/
l espaciador conecta automáticamente y corte.
l máquina para automáticamente cuando el uso del espaciador para arriba.
l doblez continuo de la ayuda, para evitar automáticamente la conexión del espaciador mientras que dobla y corta
l conecta automáticamente el espaciador - conector
l función teledirigida
l función de entrada del USB, puede leer para sobresalir datos directamente
l recambios de toda la máquina tiene código de identificación, conveniente para el servicio de la después-venta
l conectores, conveniencia y seguridad resistentes para la instalación y el depuración
l uso magnético Taiwán Airtac de la válvula
l sistema de control alemán del plc de Siemens
l sistema del servocontrol de Japón Fuji
l 12 unidades del espaciador del almacenamiento (opción)
l acero inoxidable de acero inoxidable /option de Swisspacer//Allmetal)
(El acero inoxidable y el espaciador caliente del borde no pueden existir al mismo tiempo)
l agujero de taladro para el relleno del gas (opción)
l impresión del chorro de tinta del espaciador, diverso color está disponible para el logotipo o la fecha de producción (la opción) de la compañía
l impresión de Laber (opción)
l código de la dos-dimensión de la exploración del escáner, código de barras (opción)
l rueda acuciante separada para el marco del arco, más exacta que la herramienta de doblez
Especialmente para el marco del hexágono y del octágono (opcional)
l ERP (opcional)
Observación: Herramienta de doblez
el marco del rectángulo del *For allí tiene tres que el tamaño (6A/9A/12A) era elogioso
La otra necesidad del tamaño pagar el tamaño adicional 42$/per
* para el marco del círculo, del hexágono y del octágono, tamaño 300$/per
Parámetro técnico principal
| Tamaño de Max.bending | 2000*2000m m |
| Tamaño de Min.bending | 250*200m m |
| Anchura de aluminio del espaciador | 6-27A |
| Radio del arco | 60°-150° |
| 6A-16A | |
| Error dimensional: | ≤±0.5mm |
| Error del ángulo | ≤±1º |
| espaciador de aluminio del 1m*1m | 17s |
| Suministro de aire | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
Componentes principales de la dobladora del espaciador
| NOMBRE | MARCA |
| PLC | SIEMENS ALEMÁN |
| Aparato eléctrico de la baja tensión | SIEMENS ALEMÁN |
| Motor servo | SIEMENS ALEMÁN |
| Conductor servo | SIEMENS ALEMÁN |
| Retransmisión | JAPÓN OMRON |
| Trío | Taiwán AIRTAC |
| Cilindro | Taiwán AIRTAC |
| PANTALLA TÁCTIL | Taiwán WEINVIEW |
| Poder del interruptor | Taiwán TIENDE |
| GUÍA | Taiwán TBI |
| Válvula electromagnética | Taiwán AIRTAC |
| Sensor | COREA AUTONICS |
Robot de aislamiento
Uso del ²
LJTJ2535/LJTJ2025 es el último robot de cristal aislador vertical automático del lacre. Se utiliza para cubrir el vidrio esmaltado doble con la mezcla del componente de A y del componente de B junto según cierto porcentaje. Doblar aplicada/triple/formado y vidrios caminados (opcionales) con funcionamiento estable y la operación fácil.
1, cabeza mecánica se coloca en frente
Alcance la conexión real con la línea de IG al hacer el vidrio caminado.
2, función del almacenamiento
Puede almacenar tres pedazos de vidrios aisladores en las tres correas (menos el de 1.8m.), él necesita 2 fija más los motores servos, sistemas de control.
3, ocho servos
El robot utiliza ocho servos de YASKAWA, cuatro de ellos las piezas de la transmisión del control, en los otros cuatro servos, ellos controla el lechón, la elevación, la conducción y el movimiento delantero y posterior y la rotación.
Solo sistema del pegamento
Equipado del solo componente de A y del solo componente de B.
Sistemas dobles del pegamento (opción)
Equipado de dos sistemas de componentes de A y de dos sistemas de los componentes de B, que se pueden utilizar para dos clases de sellantes, tales como goma de silicona, caucho del polisulfuro y pegamento estructural del silicón.
/triple doble formó/caminó la función de cristal (opcional)
Con el desarrollo de poner al día tecnología, el robot de aislamiento puede cubrir ocho vidrios formados según el mercado de cristal. (solamente es función opcional, antes de orden que esta función debe confirmar el fabricante)
Válvula proporcional eléctrica: la boca de goma cupo el hueco de cristal es más perfecta y estable.
&Pump B de la bomba A
Uso Taiwán-Airtac
El borde y la esquina de cristal es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina
Transmisión síncrona de la correa
para hacer el vidrio que es transferido suavemente con la colocación exacta
Válvula del interruptor del aire eléctrico y comprimido: Asegure el interruptor automático eléctrico, el funcionamiento estable y la capa uniforme.
