Datos del producto:
|
| Nombre de la máquina: | Máquina de aislamiento automática | Tamaño máximo: | 2500*4000 |
|---|---|---|---|
| Grueso de cristal: | 58 milímetros | Tipo de la máquina: | Nuevo |
| Usando manera: | Vidrio aislador de aislamiento | Garantía: | 1 año |
| Marca: | Vidrio de Lijiang | ||
| Alta luz: | Extrusor de cristal aislador del sellante,extrusor de cristal del sellante de 58m m,Robot de cristal aislador del sellante |
||

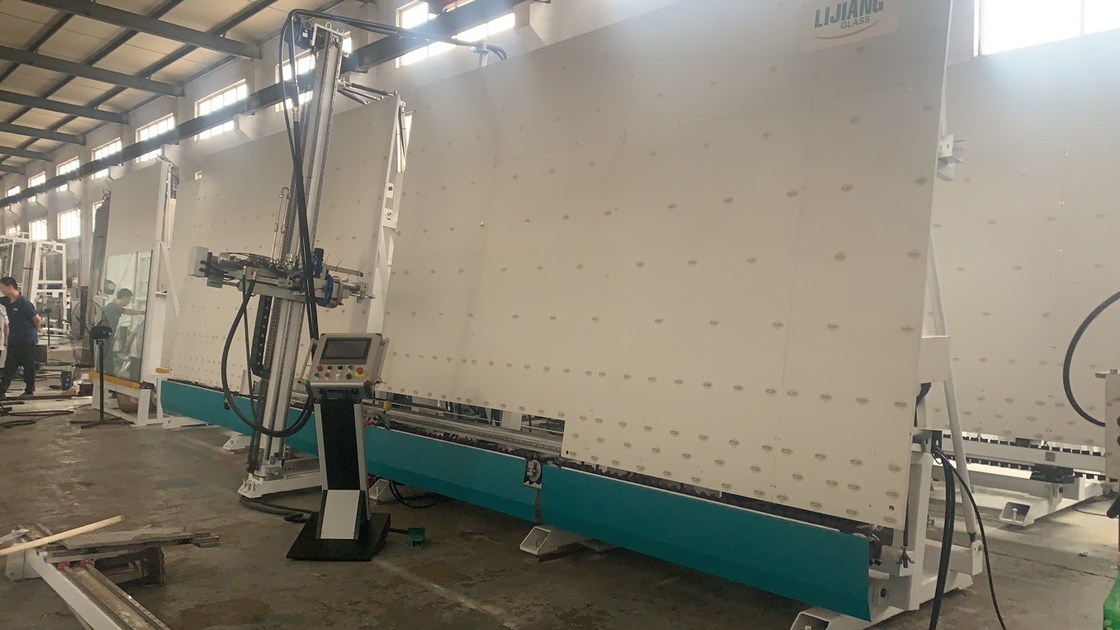

Sellantes de cristal aisladores verticales automáticos que sellan la máquina del robot
一. Especificación
| Modelo | LJTJ2540D |
| Poder del voltaje | 380V 13KW |
| Presión de aire | 0.5~0.7Mpa |
| Presión de extrudado | 32Mpa |
| Tamaño de Max.Glass | 2500*4000m m |
| Tamaño de Min.Glass | 400*300m m |
| Grueso de cristal | 12~56m m |
| Velocidad de trabajo | 5~40m/min |
| Dimensión total | 11000*1500*4500m m |
2,2 ruido de la máquina
| Nivel de ponderación A de la presión sonora | |
| Estado en modo espera | Estado de trabajo |
| DB 50 | DB 85 |
二. Función y característica
la máquina 1.The es conveniente para la empresa de proceso profunda de cristal, alta automatización, reduce intensidad de trabajo, ahorra mano de obra, mejorar eficacia de la producción
2. máquina entera adoptar el interfaz antropomecánico de la pantalla táctil, con la función de memoria.
el sellante de capa 3.After, el borde de cristal y la esquina es llenos sin las burbujas de aire, superficie lisa, ninguna necesidad de pelar la esquina
4. Usando dos sistemas del sistema de abastecimiento independiente del sellante (dispositivo de mezcla incluyendo), dos clases de sellantes cambian rápidamente, en la operación del uno-botón fácilmente (el modelo II)
la anchura 5.The de la máquina es el 1.5m, pequeña superficie cubierta, ahorra el espacio
6. La tercera sección puede depositar el vidrio para mejorar la eficacia con eficacia
7.The que el tamaño de cristal aislador más pequeño puede ser procesado es 400*300m m
dispositivo en modo bloque anti 8.Equipped en el mezclador
9. El sistema del servocontrol adopta la marca famosa (Japón YASKAWA), el funcionamiento es estable
10. transmisión del eje para hacer el vidrio que es transferido suavemente con la colocación exacta.
11 el tipo especial correa de V de transmisión para evitar el sellante que se pega en la correa, asegura el borde de cristal limpio, tipo bloque de V es cambiable.
12. Los recambios se producen con la alta normalización y la alta precisión, se asegura que la máquina se pueda utilizar con estabilidad a largo plazo
13.Suitable para el satinado triple.
la rueda 14.Conveying en tablero trasero adopta la rueda integrada, para asegurarse del vidrio se transporte suavemente
Características principales:
• Control de sistema del servo de Japón Yaskawa, máquina de aislamiento automática y de gran eficacia llena
• 4 secciones, vidrio del almacenamiento de la poder
• Correa dentada Adopt, transferencia lisa y posición exacta
• Automáticamente esquinas de cristal de la reparación con el raspador y el rodillo
• Automáticamente tamaño de cristal de la medida, profundidad del pegamento (30m m)
• Cada auto-función está con la operación manual
• Puede cubrir el vidrio doble
• Forme el vidrio con los bordes opcionales, vidrio del paso, el vidrio triple (opcional)
• Un sistema de la bomba de aumento de presión controla dos grupos de sellantes (opcionales)
• Puede utilizar los sellantes estructurales del silicón, del polisulfuro y del silicón
• La cabeza del pegamento está en el frente de la máquina, que es fácil para el vidrio de capa del paso
• Se puede conectar con la línea de transformación de cristal el aislamiento
• Con la función de la exploración del código (opcional)
Datos técnicos
| Tamaño de cristal máximo | 2500*4000m m |
| Tamaño de cristal mínimo | 400*300m m |
| Grueso de cristal | 12-50m m |
| Velocidad de trabajo | 5-40m/min |
| Presión de aire | ≥0.6MPa |
| Presión del apretón | 32MPa |
| Poder del voltaje | 380V 15kw |
| Dimensión total | 11000*2000*3500m m |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Japón | YASKAWA |
| Conductor servo | Japón | YASKAWA |
| CPU | Japón | YASKAWA |
| Componente de la baja tensión | Alemania | SIEMENS |
| Vía guía | Taiwán | HIWIN |
| Fuente de alimentación que cambia | Taiwán | MW |
| Interruptor del sensor | Corea | AUTONICS |
| Componente neumático | Japón | SMC |
| Pantalla táctil | China | GAOSHAN |
| Motor servo | Japón | YASKAWA |
| Conductor servo | Japón | YASKAWA |
Producto relacionado del VIDRIO de LIJIANG
Vidrio 200KG 400kg 600kg 800kg Jib Crane voladizo para el vidrio lamilated de cristal aislador
Grúa voladiza de cristal con el lechón de elevación
1.Suitable para el vidrio aislador de mudanza, vidrio moderado, pared de cortina de cristal, construcción in situ del proceso profundo de cristal y
vidrio fotovoltaico solar.
la fuerza de sustentación 2.Maximum es 300Kg, máximo que el tamaño de cristal puede alcanzar hasta los 8m (longitud) ×4m (anchura).
3.It puede dar vuelta al vidrio con diverso grado.
4.Equipped con la función del almacenamiento de gasolina, la máquina puede continuar trabajando 20 minutos sin gas.
Parámetros:
| Peso de Max Glass | 500KG | |
| Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
| Ventosas | 6 pedazos | |
| Materiales de la taza | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
| Peso de Max Glass | 400KG | |
| Ángulo de la rotación |
Gire el ° 90 Tirón el 90° |
A la izquierda e a la derecha Hacia arriba y hacia abajo |
| Ventosas | 2 pedazos | |
| Materiales de las tazas | Silione | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
| Peso de Max Glass | 360KG | |
| Ángulo de la rotación | el 90° | A la izquierda e a la derecha |
| Ventosas | 4 pedazos | |
| Materiales de las tazas | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
| Peso de Max Glass | 360KG | |
| Ángulo de la rotación | el 90° | A la izquierda e a la derecha |
| Ventosas | 4 pedazos | |
| Materiales de las tazas | Silicón | |
| Deslizar método | Manual | |
| Altura de la columna | 4 metros | Función del almacenamiento de gasolina |
| Longitud del brazo | 4 metros | |
| Elementos de control de aire | Airtac |
El usar para
- Cadena de producción de cristal aislador,
- Instalación del sistema de cristal de la pared de cortina,
- Cargando y descargando la hoja de cristal en la tabla del corte del vidrio,
- Instalación del parabrisas del coche.
Levantador eléctrico de cristal KX4 de la ventosa del vacío
|
Nombre de producto
|
Levantador de cristal neumático del vacío
|
||
|
Tamaño milímetro de la ventosa
|
300m m (el tamaño estándar unificado de la ventosa, cada dispositivo se puede utilizar en campo común)
|
||
|
Sola ventosa que lleva el kilogramo
|
100KG (la carga real de la prueba puede alcanzar más que 180KG)
|
||
|
Función de la rotación
|
rotación manual 360° (dispositivo ahorrador de trabajo, seguro especial y confiable, fácil actuar)
|
||
|
Función del tirón
|
tirón neumático del 90°
|
||
|
Voltaje DC
|
DC12V (2 baterías incorporadas para la batería de larga vida)
|
||
|
Resistencia
|
Puede ser utilizado por 3-5 días después de una carga, y 2 baterías se pueden utilizar alternativamente
|
||
|
Barra milímetro de la extensión
|
500M M (la longitud de un lado, las especificaciones de cristal especiales puede ser modificada para requisitos particulares)
|
||
|
Sistema de control
|
Succión y lanzamiento teledirigidos atados con alambre, opcional teledirigido inalámbrico.
|
||
|
Adaptable
|
Nota: Puede ser modificada para requisitos particulares según los requisitos de su compañía, tamaño del objeto y peso de proceso específicos.
|
||
|
Estándar de peso
|
Densidad de cristal convencional 2.5÷1000 000 del vidrio del × del grueso del × de la anchura del × del peso = de la longitud = peso de cristal
Ejemplo: 3660×2440×19×2.5÷1000 000=424KG |
||
|
Factor de seguridad
|
Según las normas de seguridad europeas del CE en el equipo de elevación y las normas de seguridad en las regulaciones de prevención de accidentes alemanas UVV 18 y Vbg/Vf 9a, el mejor factor de seguridad para los esparcidores del vacío es 2,0. Por ejemplo, la sola fuerza de la succión de la ventosa FSRL280 es 3139N, dividido por el factor de seguridad 2,0, la carga es 1570N.
|
||
Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.
