Datos del producto:
|
Brand name: | Insulating Glass Processing Line with gas filling | Marca: | Vidrio de Lijiang |
---|---|---|---|
Tamaño de cristal máximo: | 2500 mm*3500 milímetro | Tamaño de cristal máximo para el gas de relleno: | 2500 mm*3200 milímetro |
Grueso de cristal: | 3 - 15 milímetros (3 - 30 milímetros) | Grueso de IG: | 60 milímetros |
Material: | Acero inoxidable | Valor del gas: | > el 95% |
Garantía: | 1 año | Longitud: | 23,5 metros |
Alta luz: | Cadena de producción de cristal aislador flotante del aire,Cadena de producción de cristal aislador vertical,Equipo de fabricación de cristal aislado vertical |

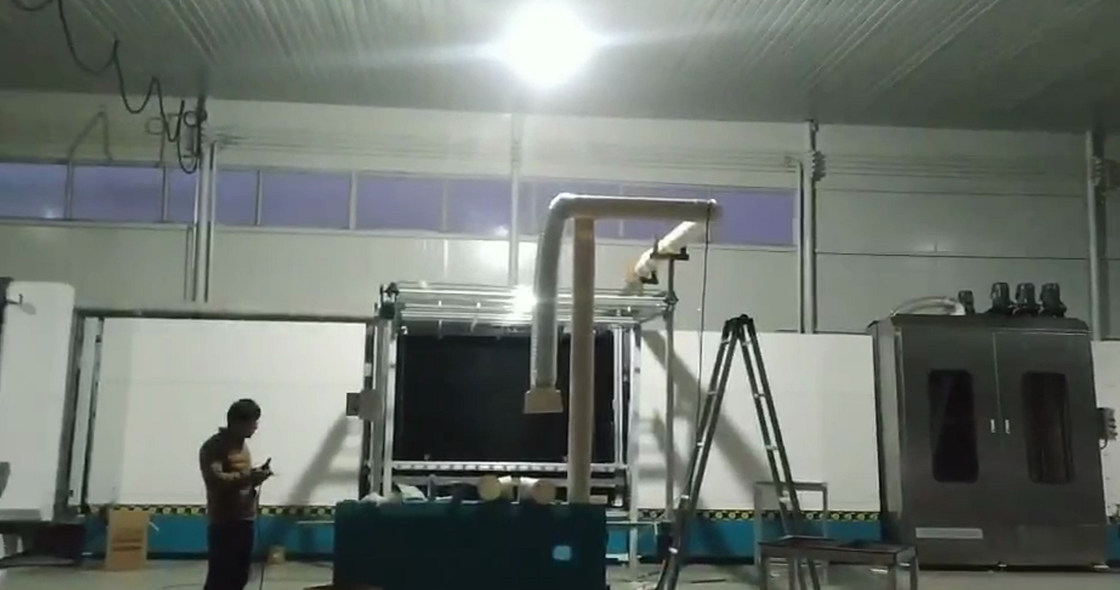

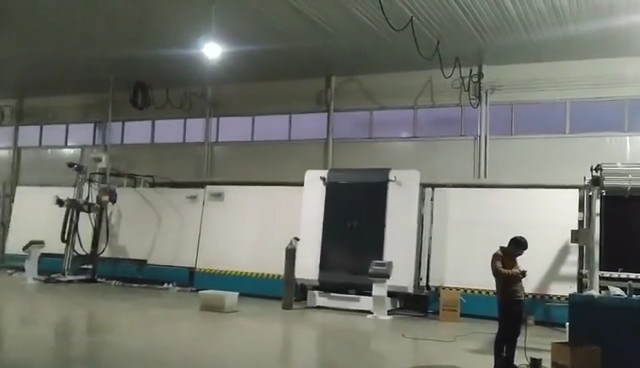

Línea de transformación de cristal Aire-flotante aislador vertical con el relleno del gas automáticamente en línea
Introduzca de línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas
Usando la tecnología Aire-flotante para transferir el vidrio para evitar que el vidrio sea contaminado por las ruedas y dejando rastros para mejorar la producción de IG de alta calidad. La línea tiene siete secciones:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
Funciones opcionales de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
• Vidrio del paso con los bordes opcionales (L: 100m m W: 50m m)
• Vidrio formado
• Pre lavadora
Otros tamaños de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
Parámetros | Unidad | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Fuente de alimentación | 380V 50Hz 3P | |||
Poder total | Kilovatio | 41 | 44,5 | 51,5 |
Velocidad que se lava | m/min | 2~10 | ||
Velocidad de trabajo máxima | m/min | 45 | ||
Tamaño de cristal mínimo | milímetro | 450*280 | ||
Tamaño de cristal máximo | milímetro | 2000*2500 2000x3000 (presionó cerca dos veces) |
2500*3200 2500*3500 (presionó cerca dos veces) 2500x4500 (presionado cerca dos veces, añada los lechones) |
|
Grueso de cristal plano | milímetro | 3~15 (3-30) | ||
Cepillos que se lavan | Pedazos | 6 | ||
Grueso máximo del vidrio aislador | milímetro | 60 | ||
Consumo total del gas | L/min | 1200 | ||
Altura del rollo del transportador | milímetro | 520 | ||
Dimensión | L*W*H (milímetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Detalles de la línea de transformación de cristal aire-flotante aislador vertical con el relleno del gas:
sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line

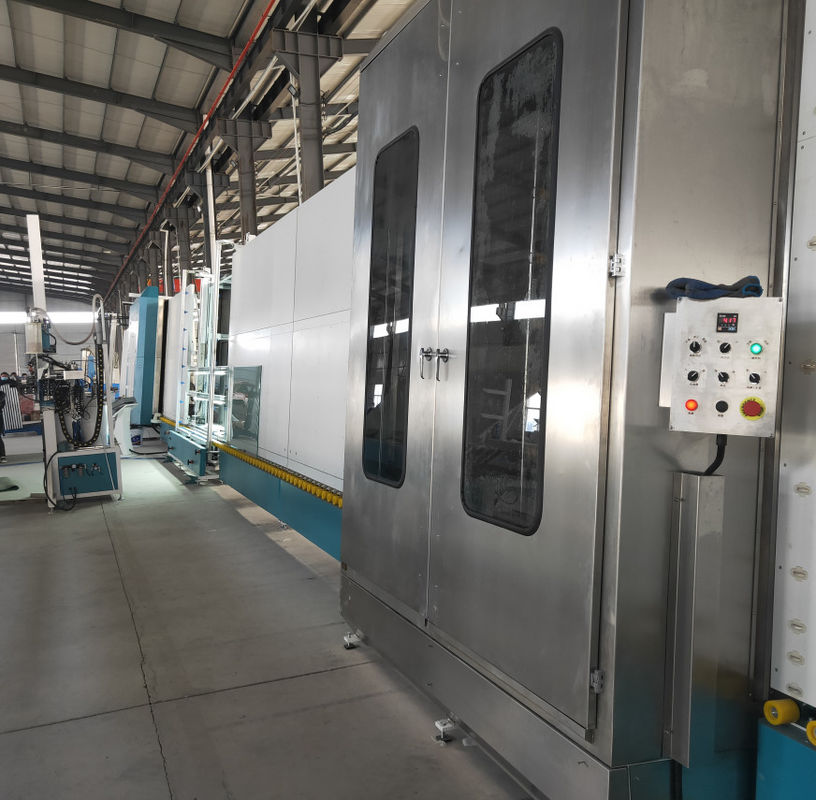

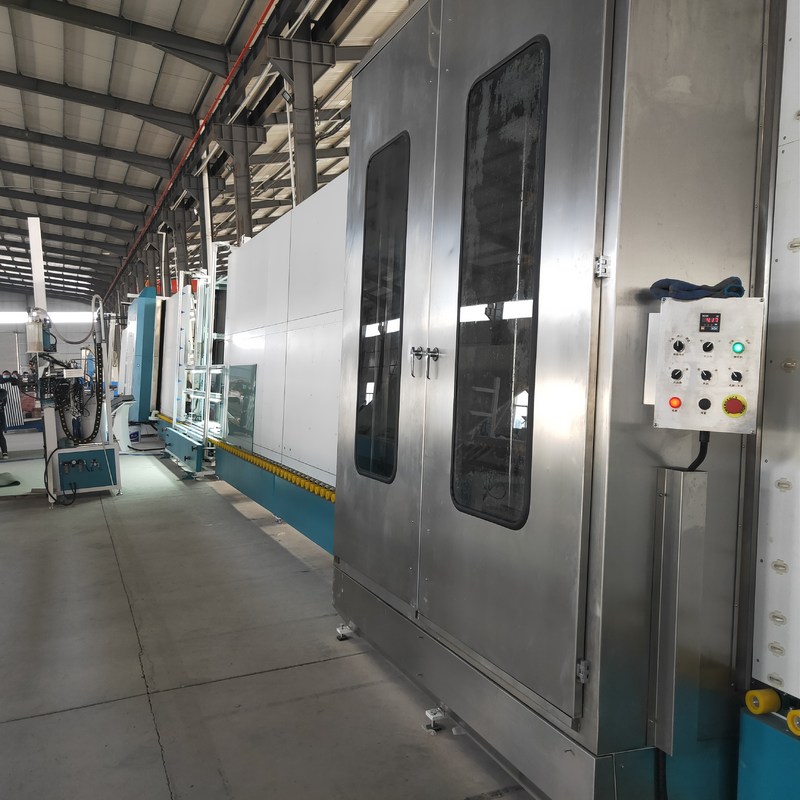

lavadora 02
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador
• Material de acero inoxidable
sección de 03 descargas
• Vidrio del almacenamiento
04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
06 que presionan y sección de relleno
Característica principal:
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: ³ /min del 1m |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
