Datos del producto:
|
| Nombre de la producción: | robot de aislamiento de cristal aislador de dispensación del equipo del sellante | Tamaño de cristal máximo: | 2000*2500 |
|---|---|---|---|
| El presionar dos veces: | 2000*3000 | Grueso de cristal: | 60 milímetros |
| Tipo de cristal: | Vidrio doble/triple/del paso | Garantía: | 1 año |
| Alta luz: | Equipo de dispensación del sellante 2000*2500,equipo de dispensación del sellante de 60m m,Robot de cristal aislador del lacre 2000*2500 |
||

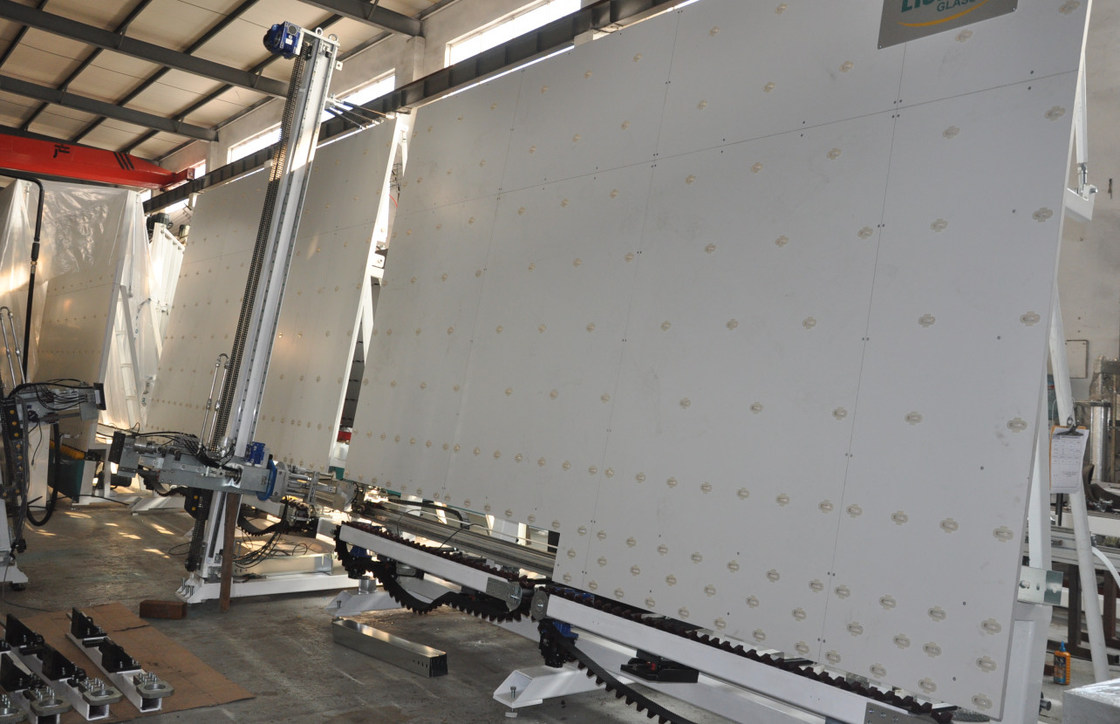

Robot de aislamiento automático - 2000 (altura) *2500
Máquina de aislamiento de cristal aislador vertical del extrusor del silicón del robot
Uso del extrusor del silicón
Usando 8 motores servos
l adopta el sistema japonés del servocontrol, funcionamiento estable
l automáticamente tamaño de cristal de la medida, pegando profundidad, y pegando velocidad con el ajuste linear
l usando la correa síncrona, la transportación estable y la colocación exacta
l recambios es estandardizado altamente y exacto, asegurándose de que la máquina se puede utilizar durante mucho tiempo
l las esquinas del vidrio es lleno, sin burbujas, y la superficie es lisa, ninguna necesidad
l máquina de gran eficacia completamente automática
l el nuevo diseño del raspador es especialmente conveniente para hacer el tren IG tiene lados y esquinas muy planas, y ningunas burbujas de aire.
l repara automáticamente esquinas de cristal brillantes en la superficie
l establo que transporta, ningunos rasguños, ninguna contaminación
l sola pieza de función se equipa de la función manual, fácil ajustar
Dibujo de detalle del extrusor del silicón
ØOne fijó de la bomba A y de la bomba B
Equipado de un solo componente de A y de un solo componente de B. Pegue A y B se mezcla y se proporcióna automáticamente automáticamente.
Dispositivo de ØAdhesive
Cuando la presión aumenta, más pegamento B fluirá automáticamente detrás, así ahorrando el material.
Dispositivo del cuerpo de ØDouble
El dispositivo del dos-cuerpo tiene dos funciones. El que está a la izquierda se utiliza para filtrar impurezas y la humedad cuando el gas de relleno, y el que está a la derecha desempeña el papel de la lubricación.
Dispositivo de ØSeal
Adopte un motor servo de Japón Yaskawa para controlar el sello con 360°rotation. Un raspador se fija para raspar exceso del pegamento, y no hay necesidad de reparar la esquina de cristal una segunda vez.
Correa de ØSynchronous
El dispositivo de la correa dentada se asegura de que el vidrio puede ser transportado suavemente y ser colocado exactamente.
Sensor elegante
Automáticamente la posición el pegamento del vidrio y del sensor a la profundidad, y la velocidad de capa se pueden ajustar en línea.
Función de ØStorage
Cuando el tamaño de cristal es menos del 1.8m, puede almacenar tres pedazos de vidrio aislador.
ØEquipped con el dispositivo manual
Cada parte individual se equipa de la operación manual, sólo en caso.
Servos de ØEight
El robot utiliza ocho mecanismos servos de Yaskawa, cuatro cuyo control los componentes de la transmisión. En los otros cuatro mecanismos servos, controlan las ventosas, levantando, conduciendo y ajustando mecanismos, y la rotación.
Componentes eléctricos de ØMain
Los componentes eléctricos principales utilizan Siemens, SMC, y otros recambios famosos para mantener un funcionamiento más estable.
Máquina técnica del extrusor del silicón de los datos del ²
| Tamaño de Max.glass | 2500m m |
| Tamaño de Min.glass | 170mm*400m m (máquina de 2000m m) |
| Grueso de cristal | 12-56m m |
| Velocidad de trabajo | 5-40m/min |
| Presión de aire | 0.6-0.8MPa |
| Presión del apretón | <350kg> |
| Ángulo plano | 6° - 9° |
| Peso de cristal máximo | 400kg |
| Poder del voltaje | 380V 12kw |
| Dimensión total | 8700mm*2000mm*3500m m |
Máquina principal del extrusor del silicón del lista de los componentes
| Nombre | Marca |
| Interruptor | SIEMENS |
| Motor servo | Japón YASKAWA |
| Modelo de la entrada-salida | Japón MSYSTEM |
| Componente de tensión inferior | Siemens |
| CPU | Japón YASKAWA |
| Convertidor de frecuencia | Japón OMRON |
| Fuente de alimentación que cambia | Taiwán MW |
| Componente neumático | Japón SMC |
| PLC | Siemens |
| Vía guía | Siemens |
Detalles de la pequeña máquina del extrusor
• Control de sistema del servo de Japón Yaskawa, máquina de aislamiento automática y de gran eficacia llena
• 4 secciones, vidrio del almacenamiento de la poder
• Correa dentada Adopt, transferencia lisa y posición exacta
• Automáticamente esquinas de cristal de la reparación con el raspador y el rodillo
• Automáticamente tamaño de cristal de la medida, profundidad del pegamento (30m m)
• Cada auto-función está con la operación manual
• Puede cubrir el vidrio doble
• Puede utilizar los sellantes estructurales del silicón, del polisulfuro y del silicón
• La cabeza del pegamento está en el frente de la máquina, que es fácil para el vidrio de capa del paso
• Se puede conectar con la línea de transformación de cristal el aislamiento
• Forme el vidrio con los bordes opcionales, vidrio del paso, el vidrio triple (opcional)
• Un sistema de la bomba de aumento de presión controla dos grupos de sellantes (opcionales)
• Con la función de la exploración del código (opcional)
