Cadena de producción de cristal aislador del PLC pórtico automático de la cargadora que descarga la máquina

Cargadora automática y pórtico que descargan la máquina para la línea de cristal aislador

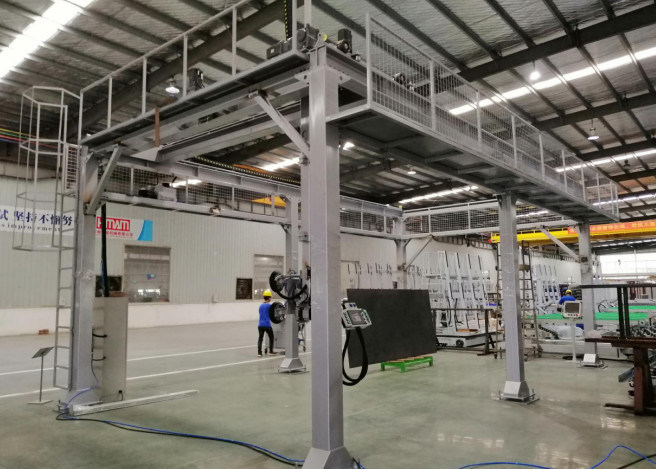

Pórtico LJAXP4025 que descarga el sistema para la línea de transformación de cristal aislador
 Blanco técnica de I. Main
1. Tamaño de cristal máximo: 4000x2500m m
Tamaño de cristal mínimo: 1200*1000m m
Ventosas totales, solo lado: Diámetro 250m m; 8pcs
2.Color: Para ser confirmado.
3. Fuente de alimentación: 380V 50HZ, 3 Fase-A SER CONFIRMADO
4. Fuente del aire comprimido: 5-7bar, 30L/minuto;
 5. Poder instalado: ≈10kw




II. funcionamiento técnico:

1. Todos los marcos principales de los grupos de la tubería de acero del rectángulo de la calidad del uso del equipo de estándar nacional soldados con autógena y cabidos con el perno.
 las aplicaciones del control 2.Program importaron el regulador programable de SIMENS, cabido con el panel táctil.
la máquina 3.The fue diseñada con aspecto sucinto y se ajusta a la fábrica moderna con las muestras seguras, y referirse al estándar euro del IEC del diseño hasta la fabricación y la instalación.
 sistema de control lleno-cerrado de lazo 4.Adopts para exacto colocar para la máquina y el funcionamiento estable.
 control 5.All-digital con la colocación exacta y la flexibilidad rápida; Toda la velocidad puede ser ajustable según la cadena de producción velocidad.
6.The X y el movimiento de Y AXIS y la elevación para arriba y abajo funcionar para del levantador de la ventosa serán controlados por el motor servo. El sistema de la ventosa puede levantar hacia arriba y hacia abajo, moverse adelante y al revés, movimiento de izquierda a derecha, puede girar 90 grados.
la grúa de pórtico 7.The funciona con el levantador de la ventosa del vacío y puede manejar el peso máximo 1000KG incluyendo el peso de cristal y el peso del levantador de la ventosa.
duración de ciclo 8.Unloading: ≤60S. Esto no es incluyendo el tiempo que operador que examina el ect de cristal.


Lista de piezas eléctricas de la tabla



LJASP tabla de carga vertical de 3525 vidrios

Funcionamiento de A.Technical:

1. Adopta control del PLC de Mitsubishi, 10 pulgadas de sistema dinámico del tacto screen.the adopta la impulsión del motor servo 3, él es fácil a operate.the que pone la manera para el vidrio está de poner común, el poner arriba/abajo;
la correa de 2.The V puede ajustar automáticamente a la posición central del grueso de cristal; El motor conduce el ballscrew del engranaje de reducción para ajustar la correa de V. El sensor de la dislocación instala el punto original, y el movimiento en la pista del trazador de líneas;
3. La máquina-cabeza sube automáticamente a la altura de cristal, si el tamaño de cristal es demasiado pequeño, él no es necesaria subir; el motor servo conduce el engranaje de reducción por el piñón de cadena en la pista del trazador de líneas para hacer la cabeza de la máquina arriba/abaja, de modo que pueda exactamente la altura necesaria;
4. La sección del transporte transporta automáticamente el vidrio a la posición central de la ayuda del lechón. El motor servo conduce el engranaje de reducción por el piñón de cadena en la pista del trazador de líneas para transportar el vidrio a la posición central del lechón;
la ayuda del lechón 5.The puede ajustar automáticamente en arriba/abajo por la longitud y la anchura del vidrio; Cuando el vidrio alcanza a la posición necesaria, el soporte auxiliar va al revés; El cilindro del aire dos conduce el acoplamiento de la cuatro-barra para hacer el frente activo del movimiento de la placa/trasero, de modo que pueda garantizar el synchronicity paralelo.
los lechones 6.The inhalan, estiran, los brazos estiran hacia fuera para alcanzar la presión negativa dada, el indicador de presión negativa tiene efecto protector, y puede evitar el vidrio roto en caso de la fuga de aire.
la máquina 7.The puede ahorrar 2-3people de trabajo, y mejora el 2times efficiencyby de trabajo
8.The el lechón arriba/abajo, frente del lechón/parte posterior, V transporte de la correa drived por el motor servo, él se puede poner en la posición exacta;












Como fabricación de cristal aislador de la máquina del professinal en China, excepto el material tal como tamiz de Moleculaer y espaciador y sellante de aluminio. Somos buenos en develping y producir la cadena de producción de proceso de cristal insulaing vertical automática, egde de cristal bajo-e vertical que suprime la máquina, cadena de producción de cristal insulaiting del robot del automatice y así sucesivamente.
