Datos del producto:
|
Nam de la producción: | Línea de transformación de cristal aislada automática | Tamaño máximo del gas de relleno: | 2500*3200m m |
---|---|---|---|
uso: | Vidrio doble, vidrio triple | Control: | Control del PLC |
Grueso de cristal aislador: | 60m m | Motor: | Simens |
Contenido de gas: | >el 90% | ||
Alta luz: | 60m m aislaron la línea de transformación de cristal,10m/min aisló la línea de transformación de cristal,maquinaria de fabricación de cristal de 2500*3200m m |

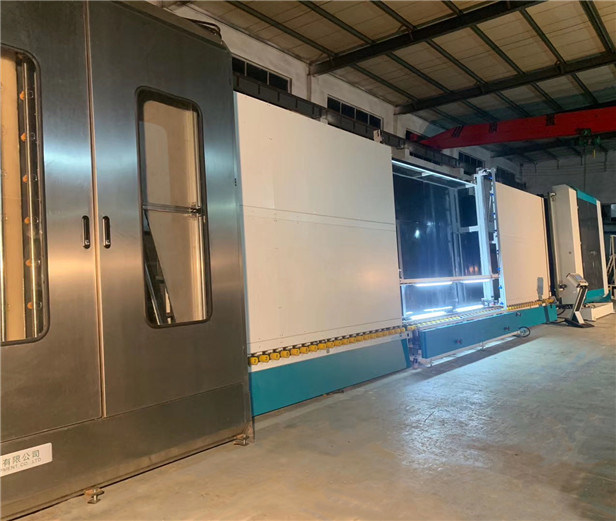

Descripción de la cadena de producción de cristal aislada automática
La cadena de producción de cristal aislada propósito principal es crear calidad de gama alta, proveer de clientes la última tecnología de producción, para mejorar eficacia de la producción, para ahorrar costes de producción y para producir ventajas máximas.
Características principales:
• La cadena de producción de cristal aislada tiene 7 secciones: sección de 01 transferencias; lavadora 02; sección de 03 descargas; 04 inspección y sección de la instalación; sección de 05 transferencias; 06 que presionan y sección de relleno; sección de 07 descargas
• Sistema de control del PLC, interfaz de la pantalla táctil
• Usando los motores servos de Siemens
• Aplicable para producir el vidrio doble, vidrio triple
• Vidrio del paso con los bordes opcionales y el vidrio formado
Detalles de la cadena de producción de cristal aislador
• sección de 01 transferencias
Detección automática de película baja-e off-line
• sección que se lava 02
Ventajas:
• Prelavado (opcional)
• Usando 3Pairs de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Material de acero inoxidable
• Sistema europeo del silenciador
• sección de 03 descargas
• Vidrio del almacenamiento
• 04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio.
• sección de 05 transferencias
Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
• 06 que presionan y sección de relleno
Ventajas:
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• La concentración de gas puede alcanzar más el de 90%
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
• sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor de la transferencia | Taiwán | LINHAI |
Motor del cepillo | Taiwán | LINHAI |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Cadena de producción de cristal aislador con el gas que llena en línea |
Parámetros de la tecnología
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
