Datos del producto:
|
Nombre: | Cadena de producción de cristal aislador vertical | Uso: | Fabricación del vidrio aislador |
---|---|---|---|
Applycation: | Doble vidriera procesando | Marca PLC: | SIEMENS |
Tamaño de Max.glass: | 2500*3500m m | Min.glass.size: | 450*280 |
Espesor de vidrio: | 3-15 mm | Grueso de cristal aislador: | 50m m |
cepillos que se lavan: | 3 pares | Velocidad que se lava de cristal: | 2-10 m/min |
Velocidad de cristal del transportador: | 45m/min | Poder total: | 380V 50Hz 40KW |
Alta luz: | Cadena de producción de cristal aislador vertical,Cadena de producción de cristal aislador de China,Maquinaria de cristal aislador vertical de la fabricación |
Descripción de la cadena de producción aislada vertical automática
Cadena de producción de cristal aislador para la maquinaria de fabricación de proceso profunda de cristal

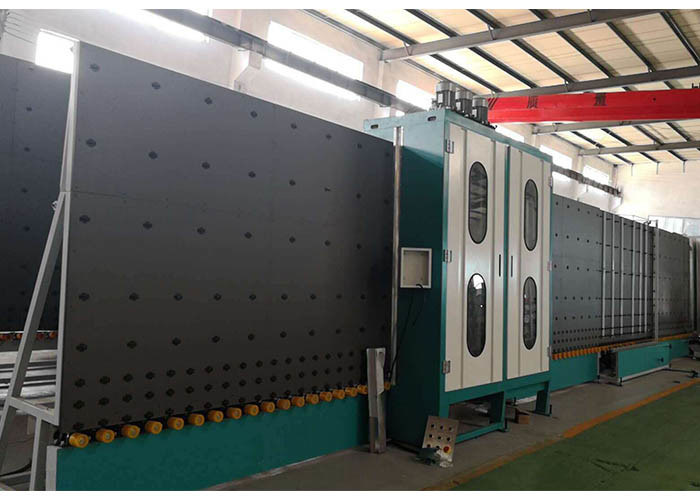

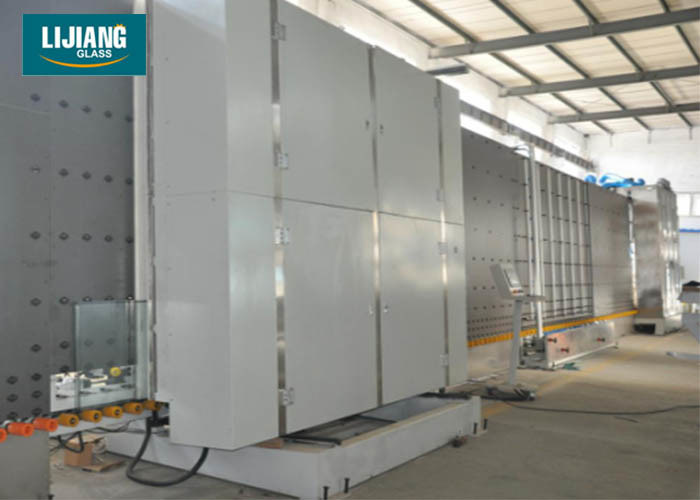

La cadena de producción de cristal aislada vertical automática consiste en principalmente cuatro secciones: sección de entrada, lavando y secando la sección, sección de la inspección y sección de cierre. Las cuatro secciones se ponen verticalmente con el mismo ángulo de inmersión, con la estructura compacta, la economía práctica, la eficacia alta y el mantenimiento conveniente. La cadena de producción de cristal aislador vertical se utiliza principalmente para procesar y hacer el vidrio aislador.
Funciones de la cadena de producción de cristal aislada automática
1)Fabricación de unidades del doble IG
2)Fabricación de unidades formadas de IG
3)Fabricación de unidades bajas-e de IG
4)Fabricación de unidades (de tres capas) triples de IG
5)Haciendo cuatro-lados unidades de IG
6)Gas de relleno del argón automáticamente
Característica de la línea de IG
La línea 1.IG adopta el sistema de control de Siemens, equipado de la pantalla táctil de alta resolución.
2.There es el sensor de cristal bajo-e en la lavadora
Este sensor está instalado antes de lavadora. Puede reconocer automáticamente la superficie de cristal baja-e rápidamente y exacto, evitando que el vidrio caiga la superficie baja-e.
la lavadora 2.The utiliza seis cepillos (bajos-e) suaves con 0.1m m que el diámetro only.can lava el vidrio bajo-e, vidrio plano, vidrio moderado y así sucesivamente. Tiene un diámetro de las cerdas menos de 0.1m m, nunca vidrio del daño, especialmente para el vidrio bajo-e.
sección entera del lavado 3.The y del secado para adoptar 304 materiales de acero inoxidables, incluyendo la placa y los recambios interiores.
el respaldo 5.Air-buffered previene los rasguños de cristal y las marcas de cristal de la rueda
diversos gruesos 6.Allowing del vidrio que se transferirá rápidamente, velocidad cada vez mayor de la producción. Según la prueba, toma solamente 22s para producir un vidrio el 1m*m aislador. La estructura especial dentro de la lavadora puede reconocer automáticamente el grueso de cristal.
7. comparado con la estación hidráulica tradicional, el motor servo puede garantizar la presión de trabajo exacta y proteger el vidrio contra el daño, al mismo tiempo aumentando la velocidad de trabajo.
La correa dentada se hace punta, haciendo presionar más accuratly.
El motor servo se puede exactamente calcular el grueso del espaciador de cristal y de aluminio.
La tribuna de prensa utiliza el motor servo y la correa dentada para apoyar presionar unidades de IG.
los 8.In China, excepto LIJIANG, nadie pueden garantizar que el tablero acuciante seguirá siendo vertical y recto todo el tiempo después de 10 o 20 años usados. Sin embargo, solucionamos este problema ya. Adoptamos tecnología del CNC en el tablero acuciante. Diseñamos los puntos ajustables dentro del tablero acuciante para mantener la placa posterior recta todo el tiempo.
la línea de 9.The IG llena el gas del argón de 22s solamente para la una pieza del vidrio de la doble vidriera del 1m*1m. Función de inflación automática dentro de la losa, automáticamente inflando según el tamaño del vidrio, mejorando eficacia de la inflación y tarifa de utilización del gas.
Datos técnicos de la línea de IG
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal mínimo | 280mm*400m m |
Grueso de cristal | 3-15m m/19m m |
Grueso de cristal aislador | 50m m/60m m |
Velocidad que se lava de cristal | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Introducción de la compañía
El equipo Co., Ltd. de la automatización de Jinan Lijiang es una empresa que integró la investigación y desarrollo, las ventas y el servicio de cristal del equipo de proceso en un conjunto.
Ahora, nuestros socios amistosos incluyen el vidrio del norte, Xin Fuxing, Yaohua, Dalian Huaying, Pekín Guanhua, Shangai Hao Jing, Sichuan Li Hehua y otras empresas bien conocidas. Desde el establecimiento de la compañía, nuestros productos se han exportado a Europa, América, Suramérica, el Medio Oriente, Asia sudoriental, la India, casi 30 países y regiones.
