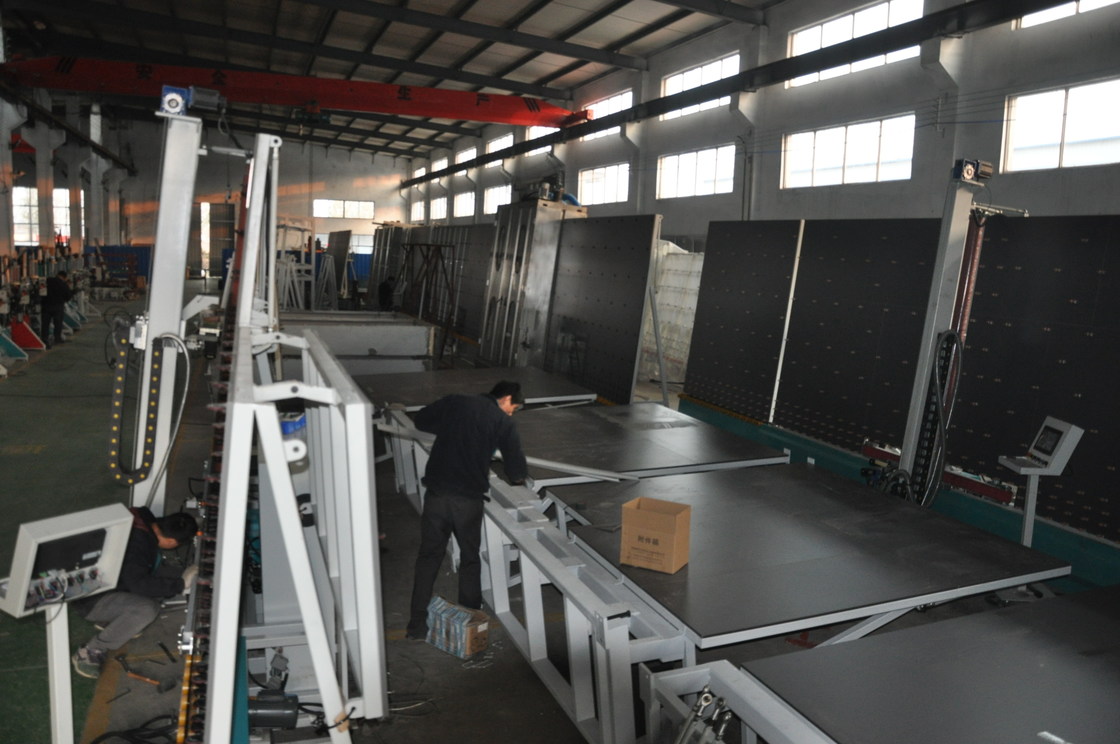

La línea automática máquina de IG de proceso de cristal aislador puede llenar dos pedazos de vidrio doble al mismo tiempo

La línea automática máquina de IG de proceso de cristal aislador puede llenar dos pedazos de vidrio doble al mismo tiempo

Descripción de la línea automática de IG

La línea de transformación de cristal de la doble vidriera (con el relleno en línea del gas del argón) consiste en cuatro secciones, la sección de la transferencia, la sección del lavado, la sección de la inspección y la sección acuciante (totalmente 7 porciones). Utiliza tecnología avanzada para hacer de alta calidad y la variedad DGU automáticamente, por ejemplo el vidrio doble, el vidrio triple, el vidrio bajo-e, el vidrio formado y el vidrio caminado. Qué is más, una nueva línea de IG que puede llenar dos pedazos de vidrio doble al mismo tiempo.

El vidrio bajo-e/el vidrio de cristal/triple del paso/las funciones formadas del gas del vidrio/relleno es opcional. Y el tamaño de la línea de LJBZ2535G IG con el gas de relleno puede llenar el gas en el vidrio máximo de 2500*3200m m, no 2500*3500m m.

Detalle de la línea de IG

1. Nombre de la producción: Línea de transformación de cristal aislador con el relleno en línea del gas
2. Modelo: LJBZ2535G
3. Lugar del origen: JINAN, CHINA
4. Color: Azul (blanco brillante), muchos colores pueden customerized
5. Longitud: los 23.5m
6. Dirección: Derecha a izquierda
7. Vidrio formado: Un lado debe ser recto
8. Tamaño de cristal mínimo: 450*280m m
9. Altura (rodillos a moler): 520m m
10. Vidrio del paso: El pequeño vidrio es interior o exterior
11. Grueso de cristal: 3 - 15m m
12. Grueso de cristal aislador: 60m m
13. Velocidad que se lava de cristal: 2 - 10m/min
14. Velocidad de cristal del transportador: 48m/min
15. Tamaño de cristal máximo: 2500*3500m m
16. Tamaño de cristal máximo para el gas de relleno: 2500*3200m m
17. Garantía: 12 meses
18. Cepillos que se lavan: 3 pares de cepillos suaves
19. Materiales de la lavadora: Acero inoxidable
20. Función: Haciendo el vidrio de DGU/Step forme el gas de relleno de cristal triple de cristal del argón

CARACTERÍSTICAS PRINCIPALES

• Los tamaños de cristal mínimos y máximos pueden ser opcionales
• Automático detecte el vidrio bajo-e
• El sistema de control de SIEMENS y de OMRON, guarda funcionamiento estable
• Sistema de control del PLC, interfaz de la pantalla táctil
• Sistema del servocontrol, función modular, función de la superposición
• Dos pedazos de IGU se pueden hacer y llenar del gas del argón en una vez (opcional)
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso de cristal
• Tipo jerárquico sistema del lavado con el solo cuchillo de aire
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador y material de acero inoxidable
• IGU Ultra-largo se puede comprimir adentro la segunda vez
• La máquina adopta la compresión serva del esfuerzo de torsión
• La placa de presión con plano ajustable y ninguna deformación, puede garantizar la tabla duradera, de alta precisión
• Equipado de un mecanismo delantero exacto ajustable del cristal de exposición
• Aplicable para producir caminó IG, IG triple e IG formado
• Gas automáticamente de relleno del argón dentro de la placa con los vidrios de compresión altos, síncronos, maximizar la tarifa de retención del gas
• Cuando el relleno formó IG, la parte delantera inflable del tamaño rectangular requirió 450m m (longitud), 280m m (alto)
• El gas de relleno estándar es gas del argón
• El sistema puede diagnosticar la información de falta
• La placa de prensa se puede abrir hasta la anchura de 400m m para el mantenimiento fácil
•
•

•


  Parámetros eléctricos

  NOMBRE	ORIGEN	MARCA
  Motor de la transferencia	Alemania	SIEMENS
  Motor del cepillo	Alemania	SIEMENS
  Motor servo	Alemania	SIEMENS
  PLC	Alemania	SIEMENS
  Aparato eléctrico de la baja tensión	Alemania	SIEMENS
  Convertidor de frecuencia	Alemania	SIEMENS
  Interruptor micro	Taiwán	TIENDA
  Botón y indicador luminoso	Francia	SCHNEIDER
  pantalla táctil	Taiwán	WEINVIEW
  Retransmisión intermedia	Japón	OMRON
  Bomba de agua	China	LINGXIAO
  Guía	Taiwán	HIWIN
  Componentes neumáticos	Taiwán	AIRTAC
  indicador eléctrico	China	MIRAN
  Interruptor fotoeléctrico	Corea	AUTONICS
  EQUIPO CO., LTD DE LA AUTOMATIZACIÓN DE JINAN LIJIANG

• Datos técnicos

  Tamaño de cristal máximo	2500mm*3500m m
  Tamaño de cristal mínimo	280mm*400m m
  Grueso de cristal	3-15m m/19m m
  Grueso de cristal aislador	50m m/60m m
  Velocidad que se lava de cristal	2-10m/min
  Velocidad de cristal del transportador	45m/min
  Cepillos que se lavan	3 pares
  Abastecimiento de agua	Consumo de agua: conductividad 0.5t/h: los 40μs/cm
  Suministro de aire	Flujo: 0.8m/min
  Presión de aire	≥0.8MPa
  Poder total	3P 380V 50HZ 40KW
  Dimensión	23500*3500*3700m m
  Peso	6500kg

•
•
