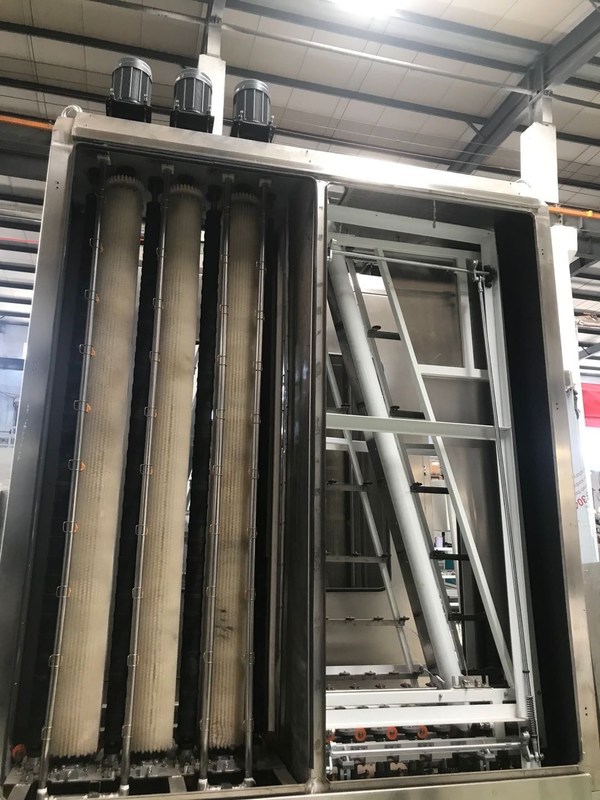

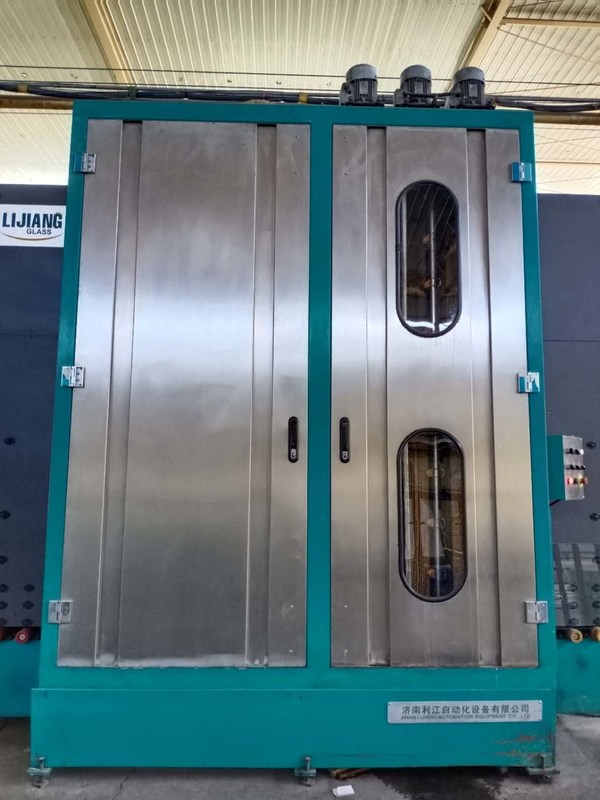

Lavadora de cristal vertical automática y breve introducción de línea automática del corte del vidrio

►El fuction del sistema del tanque de agua y de la calefacción por agua

►Usando el sistema antiruido avanzado de Europa para crear un buen ambiente de trabajo para los empleados. El ruido se puede controlar debajo de 90 decibelios usando el engranaje y las esponjas de nylon.

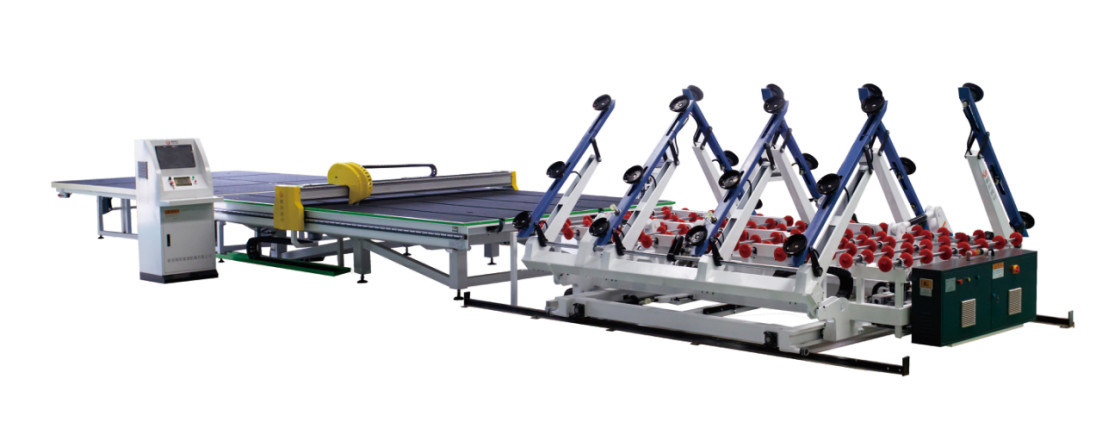

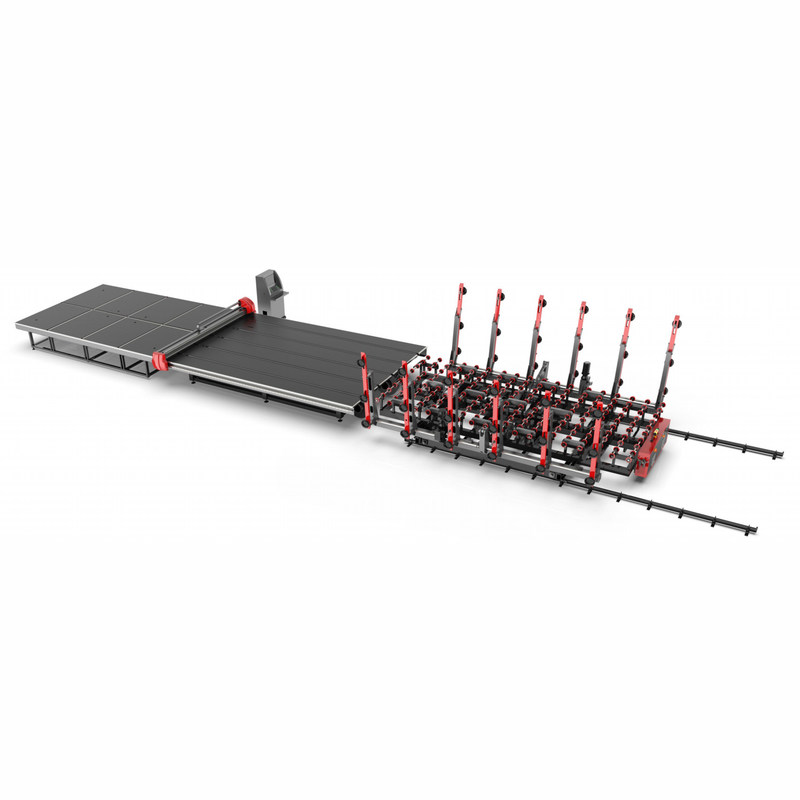

Breve introducción de línea automática del corte del vidrio

El plan total del proyecto: La línea automática del corte del vidrio del CNC se compone de la tabla de carga automática, tabla que corta automática y aire-se flota rompiendo la tabla. La línea automática del corte del vidrio se utiliza principalmente en el proceso del vidrio plano, que puede cargar rápidamente y exactamente las hojas, para cortar el vidrio rectilíneo, especial-formado y las hojas de fractura mecánicas aire-flotadas. El flujo de trabajo es como sigue: La tabla de cargamento utiliza volumen de ventas mecánico, a través de la ventosa del vacío que lleva la hoja de cristal del estante, puesto en el suelo la tabla de carga. El vidrio se transporta a la tabla que corta a través del rodillo en la tabla de carga y la banda transportadora en la tabla que corta. El tenedor del cortador en el haz que corta de la cortadora conduce el cortador para moverse en la velocidad en la dirección de X y la dirección de Y por el motor servo. Usando la rotación del motor de Z-AXIS para controlar la trayectoria de la tangente de la herramienta. Al mismo tiempo, la presión del cortador y la profundidad del cortador son controladas por cantidad análoga, y las cuatro hachas se actúan simultáneamente para cortar. Cuando se acaba el corte, la hoja de cristal se envía a la tabla de fractura aire-flotada para romperse a través del amortiguador de aire formado por la banda transportadora y la tabla de fractura.

• Tamaño máximo: 6100×3300m m

• , Grueso: 3~19m m

• , Cortando exactitud: ±0.30

• , Cortando exactitud del vidrio especial-formado: ±0.35

• , Cortando velocidad: 0-200m/min

• , Transportando velocidad: 0-25m/min

Anexo: Plan de la disposición

Software de la optimización:

• , Resultados importables de la optimización hechos en la oficina

• , Cortar esquema puede ser creada y ser corregida manualmente

• , Con la copia y funciones móviles

• , El corregir manual de cortar secuencia

• , El esquema que corta se puede crear rápidamente por modos de X, de Y y de Z.

• , Optimización simultánea de remiendos originales y pequeños múltiples

• , El componer tipo optimizado sin la limitación del tamaño

• , Rotación del resultado, gestión del espejo, etc. optimizados.

• , Gestión de la prioridad para la optimización que corta tamaño pequeño

• , Gestión de la prioridad de la optimización de cristal original de la hoja

• , Proceso de los gráficos de la función de la exploración de la plantilla y de la exploración

• , Gestión de la memoria externa de cristal original de la hoja

• , 20 algoritmos de optimización eficientes

• , Cortar gráficos puede ser corregida

• , Diseño e impresión de la etiqueta (Etiqueta-MANERA) de la etiqueta

• , Impresión clara del informe optimizado del resultado

• , Importación del archivo de datos de Excel

• , Gestión baja-e y adhesiva del corte del vidrio

• Nota: La longitud total de la línea aumentos por 6,8 metros para cada estación de trabajo adicional en la tabla de carga.
