cuatro grúa de pórtico voladiza de elevación de cristal de los lechones 400KG

Grúa caliente del voladizo del vidrio de la venta con cuatro lechones de elevación 400KG LJXJ400 y la tabla de carga de cristal enorme

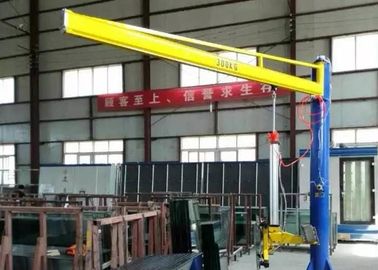

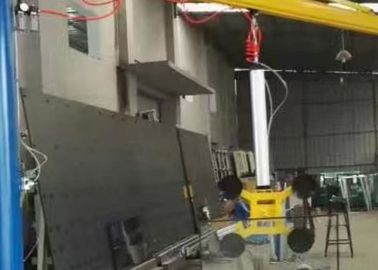

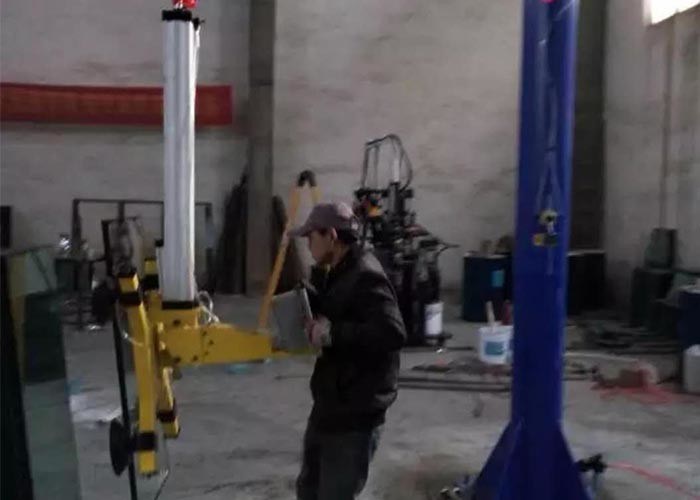

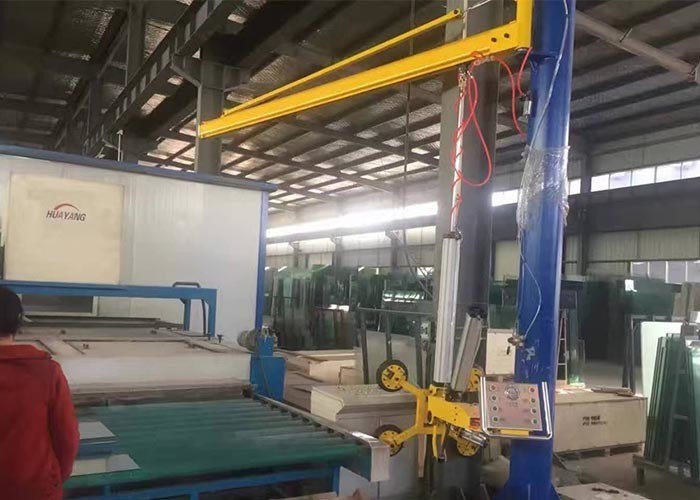

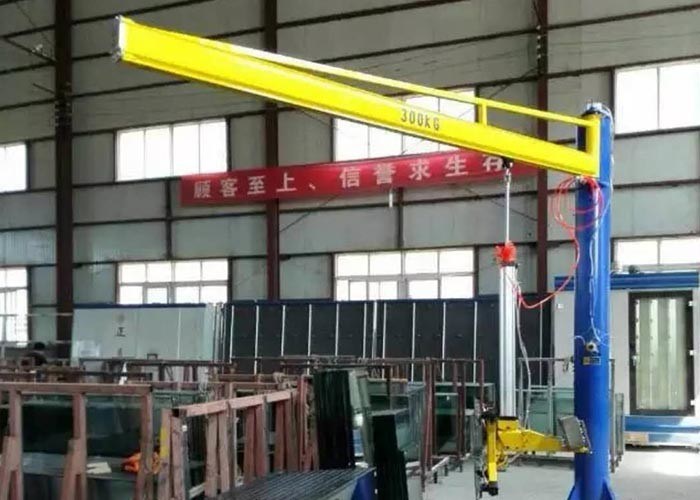

Grúa voladiza de cristal con el lechón de elevación

1. Este levantador de cristal del vacío está para manejar la hoja de cristal aislador.
2. Este levantador de cristal puede levantar la hoja de cristal con 800kg
3. Es equipar de 5 lechones. Pero el lechón puede ser añadir según las necesidades del cliente.
4. El equipo es estable, fácil de utilizar y seguro.
5. El levantador del vacío se equipa de un piloto en caso de un apagón o la salida del vacío, una señal óptica y acústica se apaga inmediatamente advertir al operador hacer la operación de emergencia.

Parámetros:

El usar para

- Cadena de producción de cristal aislador,
- Instalación del sistema de cristal de la pared de cortina,
- Cargando y descargando la hoja de cristal en la tabla del corte del vidrio,
- Instalación del parabrisas del coche.

Tabla de carga de cristal completamente automática

• Descripción técnica:

1) El sistema de alarma: con el dispositivo de detección confiable del vacío, aparecer la situación anormal puede ser alarma automática y la exhibición, se puede utilizar para controlar cuando es anormal y confirmar la alarma del vacío cuando es anormal y para garantizar debajo del vidrio en el estado de vacío; Cuando la parada de emergencia para asegurar las ventosas del vacío en un vidrio en el estado de vacío, evita para evitar el daño de cristal debido al tiempo muerto anormal;

2)El modelo de la operación: el dispositivo tiene funciones del modo automático y del modo manual dos para la selección, operación conveniente e intuitiva;

3)El interfaz de funcionamiento: Exhibición de pantalla LCD táctil, exhibición china, operación conveniente;

4)El marco principal, y estructura de acero toda utilizar vínculos del compuesto del tubo de la calidad internacional y el montaje rectangulares del perno; Grueso de acero rectangular del tubo: over3-8mm

5) El material de la máquina se ha envejecido, la superficie moho-ha estado quitando tecnología para quitar puntos del moho y la capa superficial del óxido, la capa inferior se ha rociado con la cartilla de epoxy de alto grado, y la superficie se ha rociado con la pintura de alto grado del automóvil.

• Pasos de trabajo detallados::

El proceso de trabajo del conjunto se puede lograr por control automático del PLC o control manual. El modo manual es principalmente conveniente para el ajuste y el mantenimiento del equipo. Cada acción se puede terminar independientemente o se puede utilizar para el trabajo normal. Después de dar la señal cargada (manual y automática), el brazo da vuelta hacia arriba a cerca de 95 grados a través del mecanismo del vuelco, y la máquina entera comienza a moverse adelante. Cuando el dispositivo de la inducción en el brazo toca el vidrio, la máquina entera para el caminar. El sistema del vacío trabaja, el vidrio es chupado por el lechón a través de sistemas del vacío. Cuando la presión del vacío alcanza la presión determinada, las paradas de la bomba de vacío. El mecanismo telescópico de la biela del lechón levanta el vidrio detrás y encima de 80 milímetros a través del motor de brazo-elevación. La detención por cerca de 1,5 segundos para asegurarse del vidrio se chupa para arriba, el brazo grande conducido por un motor para invertir el vidrio al rodillo de la transmisión. La ventosa debajo del vidrio comienza a soplar, y el mecanismo telescópico de la biela hace la ventosa y la caída de cristal al mismo tiempo. Cuando el vidrio cae en el rodillo del transportador, la arma ligera continúa cayendo, el vidrio se separa de la ventosa, y el transportador comienza a enviar la hoja de cristal a la parte frontal de la cargadora y de la parada en el punto de la señal. Entonces el marco entero se mueve automáticamente para encontrar la posición y las paradas cero. Esperando la señal de la tabla que corta, el vidrio se puede enviar a la tabla que corta a la misma velocidad como la banda transportadora en la cortadora. Después de que se envíe el vidrio, repetir automáticamente el ciclo del trabajo. La máquina puede seleccionar cualquier posición según el grueso de cristal requerido.

• Parámetro técnico:

• , Tamaño de la hoja: Tamaño mínimo: 2400 *1500mm (solo cargamento lateral)
• , Tamaño cargado máximo: 6100 x 3300 milímetros
• , Grueso de cristal de la hoja: 3 ~ 19m m
• , Profundidad de trabajo de la absorción: 700 milímetros
• , velocidad que camina de X-AXIS: 5-25m/min (ajustable)
• , velocidad que camina de Y-AXIS: 8-12 m/min (ajustables)
• , Transportando velocidad: 5-25m/min (ajustable)
• , Número de brazos del tirón: 12 brazos (cargamento lateral doble)
• , Número de solos lechones del brazo: tres
• , Tipo cargado: Cargamento lateral doble
• , Ciclo de trabajo: 60S (30S para cada posición adicional)
• , Fuente de alimentación de la instalación: AC380V/50HZ (las circunstancias especiales se pueden ajustar según requisitos de cliente)
• , Poder del total de la instalación: 8-17 kilovatios
• , Aire comprimido: 0.6-0.8 Mpa;
• , Vacío: -50-99 Kpa (ajustable según el grueso de cristal)
• , Altura de la tabla de funcionamiento: 900 + 20m m
• , Tamaño de la máquina: 4650 x 2980 x 900m m
• Configuración del aparato eléctrico:

1), regulador del PLC: Delta;

2), convertidor de frecuencia: Delta;

3), pantalla táctil: Delta;

4), interruptor del contactor: Schneider;

5), disyuntor: Chint;

6), fuente de alimentación que cambia: Delta;

7), transformadores del control: Chint;

8), electroválvula principal: Airtac;

9), interruptor fotoeléctrico: Guangchuan/puruide/aotongmike;

10)Interruptor de proximidad: Guangchuan/puruide/aotongmike;

Nota: Dependiendo de la fecha de expedición y de la mejora técnica, la compañía de la producción se reserva la derecha de substituir las partes de la misma marca llana.
