Datos del producto:
|
Nombre: | Robot de cristal aislador vertical del lacre | Voltaje: | 380v 50Hz 3P |
---|---|---|---|
Garantía: | 1 año | Uso: | Segundos sellantes que sellan la máquina |
Tamaño de cristal máximo: | 2500mm*3500m m | Tamaño de cristal mínimo: | 280mm*400m m |
Grueso de cristal: | 50m m | Condición: | Nuevo |
Alta luz: | máquina de cristal del lacre,equipo de la doble vidriera |
1. El esparcidor del sellante del silicón se equipa del motor servo de Yaskawa, del sistema del servocontrol y de la pantalla táctil. La operación es una exhibición de parámetros técnicos, simple más conveniente y más intuitivo, en tiempo real e intuitiva, estable y eficiente.
2. El extrusor del sellante del silicón se puede conectar o utilizar independientemente.
3. La caja de cambios se divide en cuatro porciones. El vidrio se puede almacenar por adelantado, que puede reducir con eficacia el tiempo de espera del vidrio y mejorar con eficacia la eficacia
4. Identifique automáticamente el tamaño de cristal, detecte automáticamente la profundidad del pegamento y ajuste automáticamente la velocidad de la capa del pegamento
5. Función de memoria automática.
6. Las esquinas del vidrio son llenas, sin burbujas, y la salida del pegamento es exacto controlada.
7. Impulsión de correa síncrona para asegurar el transporte de cristal liso y la colocación exacta
8. Puede sellar la tres-capa, vidrio hueco de la doble-capa, especial-formado y f4 echan a un lado vidrio caminado
9. Las piezas que procesan el centro son estandardizadas altamente y permutables, que mejora la conveniencia del mantenimiento y asegura el uso estable a largo plazo del equipo;
10. La rueda del transportador con la placa posterior adopta diseño del mosaico para hacer que el vidrio corre más suavemente;
11. El módulo de cristal de la ayuda en la banda transportadora adopta un bloque de forma de V reemplazable, que es fácil de substituir después de desgaste y tiene bajo costo;
12. Apoya la vinculación de dos diversos sellantes y es fácil actuar.
13. El sistema de mezcla del pegamento adopta la estructura de la anti-adherencia, que es fácil de limpiar.
Detalles de la máquina dispending del sellante
• 4 secciones, pueden vidrio del almacenamiento
• Control de sistema servo de Japón Yaskawa, máquina automática y de gran eficacia llena del lacre
•Repare automáticamente las esquinas de cristal con el raspador y el rodillo
• La correa dentada Adopt, alisa transferencia y la posición exacta
• Puede cubrir el vidrio doble
• Forme el vidrio con los bordes opcionales, vidrio del paso, el vidrio triple (opcional)
• Mida automáticamente el tamaño de cristal, profundidad del pegamento (30m m)
• Cada auto-función está con la operación manual
• Un sistema de la bomba de aumento de presión controla dos grupos de sellantes (opcionales)
• Puede utilizar los sellantes estructurales del silicón, del polisulfuro y del silicón
• La cabeza del pegamento está en el frente de la máquina, que es fácil para el vidrio de capa del paso
• Con la función de la exploración del código (opcional)
• Se puede conectar con la línea de transformación el aislamiento del vidrio

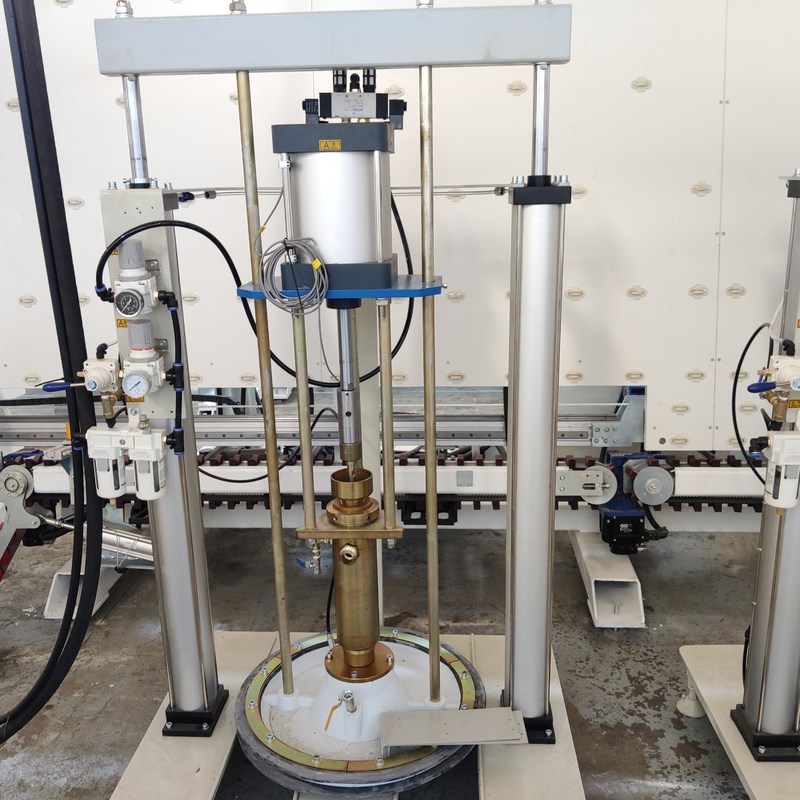

Un sistema de la bomba A y de la bomba B
Equipado del solo componente de A y del solo componente de B. Pegue la mezcla automática de A y de B, ratio automático.

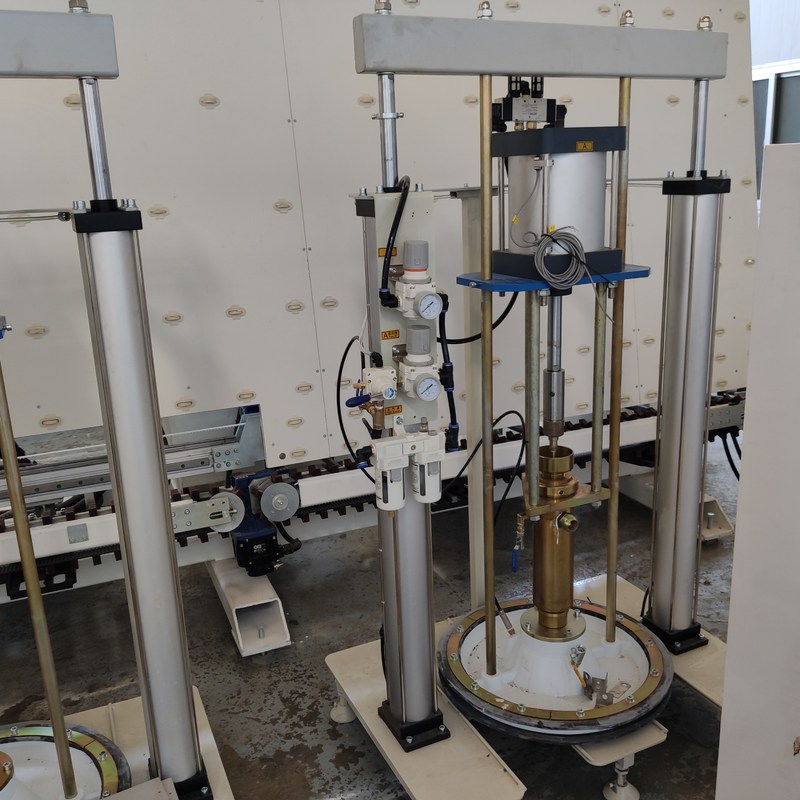

Dos sistemas de la bomba A y de la bomba B
Equipado de dos sistemas de componentes de A y de dos sistemas de los componentes de B, que se pueden utilizar para dos clases de diversos sellantes, tales como goma de silicona, caucho del polisulfuro, pegamento estructural del silicón y así sucesivamente
Dispositivo del cuerpo de la díada
El dispositivo del cuerpo de la díada tiene dos funciones. El izquierdo se utiliza para filtrar impurezas y la humedad cuando el gas de relleno en, entonces el derecho desempeña el papel de la lubricación.
El dispositivo de sellar la pieza
Adopte el motor servo de Japón YASKAWA para controlar la parte de aislamiento con 360°rotating. Cuchilla del raspador del ajuste para raspar hacia fuera el pegamento adicional y ninguna necesidad de reparar las esquinas de cristal por la segunda vez.
Sensor inteligente
Coloque automáticamente el vidrio y el pegamento del sensor profundamente, la velocidad de la capa puede estar en línea ajustable.
Ocho servos
El robot utiliza ocho servos de YASKAWA, cuatro de ellos las piezas de la transmisión del control, en los otros cuatro servos, ellos controla el lechón, levantando, conduciendo y venerando el mecanismo y girando.
Nombre | Marca |
Interruptor | SIEMENS |
Motor servo | Japón YASKAWA |
Modelo de la entrada-salida | Japón MSYSTEM |
Componente de tensión inferior | Siemens |
CPU | Japón YASKAWA |
Convertidor de frecuencia | Japón OMRON |
Fuente de alimentación de la transferencia | Taiwán MW |
Componente neumático | Japón SMC |
PLC | Siemens |
Vía guía | Siemens |
Especificación de la tecnología
Tamaño de cristal máximo | 2500*4000m m |
Tamaño de cristal mínimo | 400*300m m |
Grueso de cristal | 12-50m m |
Velocidad de trabajo | 5-40m/min |
Presión de aire | ≥0.6MPa |
Presión del apretón | 32MPa |
Poder del voltaje | 380V 15kw |
Dimensión total | 11000*2000*3500m m |
Producción relacionada
Tabla de extensión girada LJSK02 del sellante
Característica principal
• Funcionamiento fácil, simple y flexible
• Se utiliza para fijar y girar el vidrio cuando manual que cubre el exterior del vidrio de IG
• El lechón medio es conveniente para los pequeños pedazos de vidrio, sin embargo, el marco adicional de la ayuda está para los pedazos grandes de vidrio
Datos técnicos
Fuente de alimentación | 380V 50Hz |
Poder total | 0.37kw |
Dimensión de funcionamiento | 1500*1500m m |
Dimensión | 600*550*985m m |
