Datos del producto:
|
Certificación: | CE / UL | Nombre: | Línea de transformación aislador vertical automática del vidrio |
---|---|---|---|
Grueso de cristal: | 3 - 15m m | Tamaño de cristal máximo: | 2500mm*3500m m |
Voltaje: | 380v 50Hz 3P | Condición: | Nueva máquina |
Garantía: | 1 año | ||
Alta luz: | equipo de proceso de cristal 45m/Min,Máquina de la fabricación del vidrio de 7 secciones |

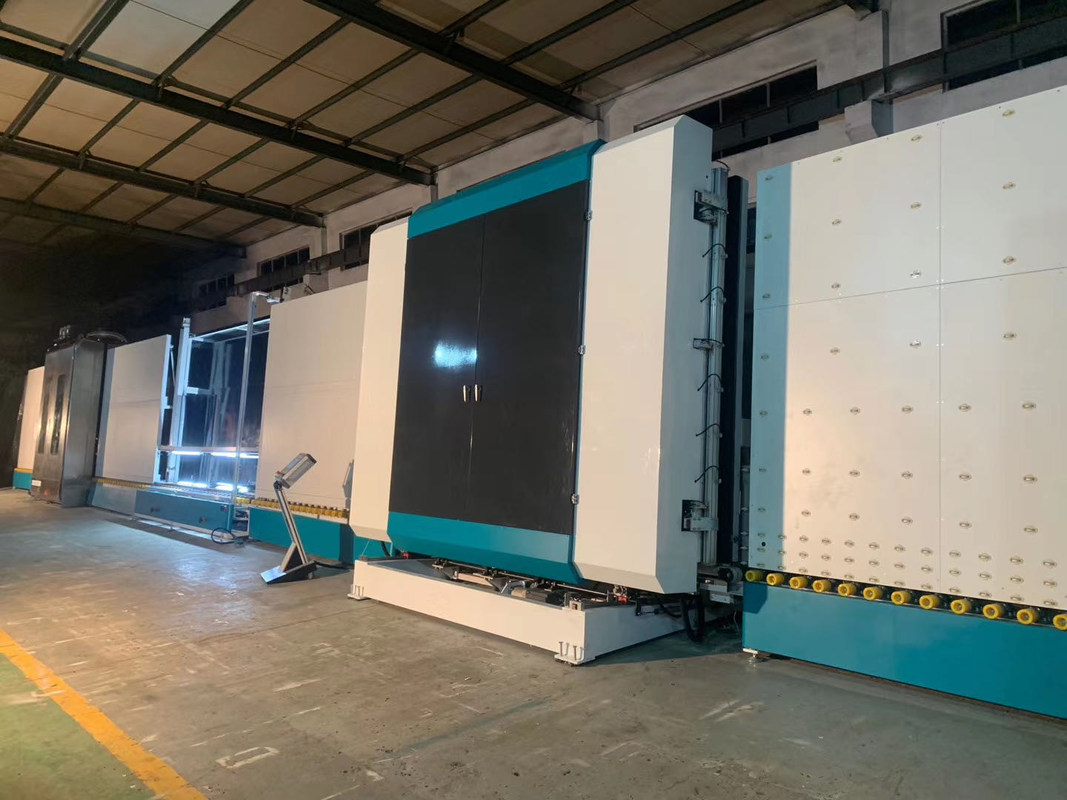

Línea de transformación aislador automáticamente vertical del vidrio con el relleno del gas de aire
Descripción de la línea de transformación del vidrio de la doble vidriera
La línea de transformación de cristal tiene 7 secciones:
sección de 01 transferencias;
sección que se lava 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección del gas de relleno;
sección de 07 descargas.
Características principales
• Sistema de control del PLC, interfaz de la pantalla táctil
• Adopte el sistema de control de SIEMENS, guarde el funcionamiento estable
• Usando el servo al sistema de control, función modular, función de la superposición
• Ajuste automáticamente la profundidad del pegamento con el indicador digital
• Los tamaños de cristal mínimos y máximos pueden ser opcionales
• Aplicable para producir caminó IG, IG triple y formó IG
• Dos pedazos de IGU se pueden hacer y llenar del gas del argón en una vez (opcional)
Funciones opcionales:
• Vidrio formado
• Vidrio del paso con los bordes opcionales
• Gas de relleno del argón automáticamente
• tecnología Aire-flotante para transferir el vidrio
Datos técnicos de la cadena de producción de cristal hueco
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava del vidrio | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Detalle de la línea de transformación aislador del vidrio
• sección de 01 transferencias
detección automática de película baja-e off-line, mecanismo de capa de la detección
• sección que se lava 02
• Prelavado (opcional)
• Usando 3 pares de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evitar la resonancia del cuchillo de aire
• Sistema europeo del silenciador
• La caja de la operación con la exhibición de la velocidad que se lava, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Material del acero inoxidable
• sección de 03 descargas
• La función es vidrio del almacenamiento
• 04 inspección y sección de la instalación
Es fácil examinar y limpiar la nueva estructura del glassThe de esta sección se cambia a una estructura de elevación del haz en línea (haz doble).
• sección de 05 transferencias
•Puede ser utilizada según necesidades reales al trabajar. Medida automática del grueso de cristal.
• 06 que presionan y sección del gas de relleno
• Conveniente para la producción en masa en una fábrica. Velocidad ultrarrápida
• Dos pedazos de IGU se podrían presionar y gas llenado adentro una vez que tiempo, cada IGU podría llenar el gas del argón sobre el 90%
• Línea de transformación de alta velocidad de IG, hemos obtenido las derechas de patente en China en 2019
• Solucionar el problema de esperar el trabajo en el robot del lacre. Instalación de dos marcos del espaciador para dos IGU de un trabajador
• Tamaño del vidrio automáticamente de medición y etiquetado (el etiquetado puede ser permitido antes de presionar y después de presionar) con el sistema del ERP (opcional)
• Se puede mejor prevenir la parte el presionar a estar fuera de forma presionando dos pedazos de IGU adentro mide el tiempo una vez. Puede alcanzar 27s para cada vidrio el 1m*1m doble, la mejora de eficacia del trabajo altamente
• De pieza de la transferencia a presionar la parte, se divide cada parte
Para evitar que el vidrio sea contaminado por las ruedas y yéndose remonta para mejorar la producción de IG de alta calidad.
