Datos del producto:
|
Nombre de producto: | Cadena de producción de cristal aislador vertical | Tamaño de cristal máximo: | 2500mm*3500m m |
---|---|---|---|
Tamaño de cristal mínimo: | 280mm*450m m | Grueso de cristal: | 3-15m m |
Grueso de cristal aislador: | 60m m | Velocidad que se lava del vidrio: | 2-10m/min |
Alta luz: | máquina del vidrio del doble 10m/min,Equipo de cristal aislado satinado |

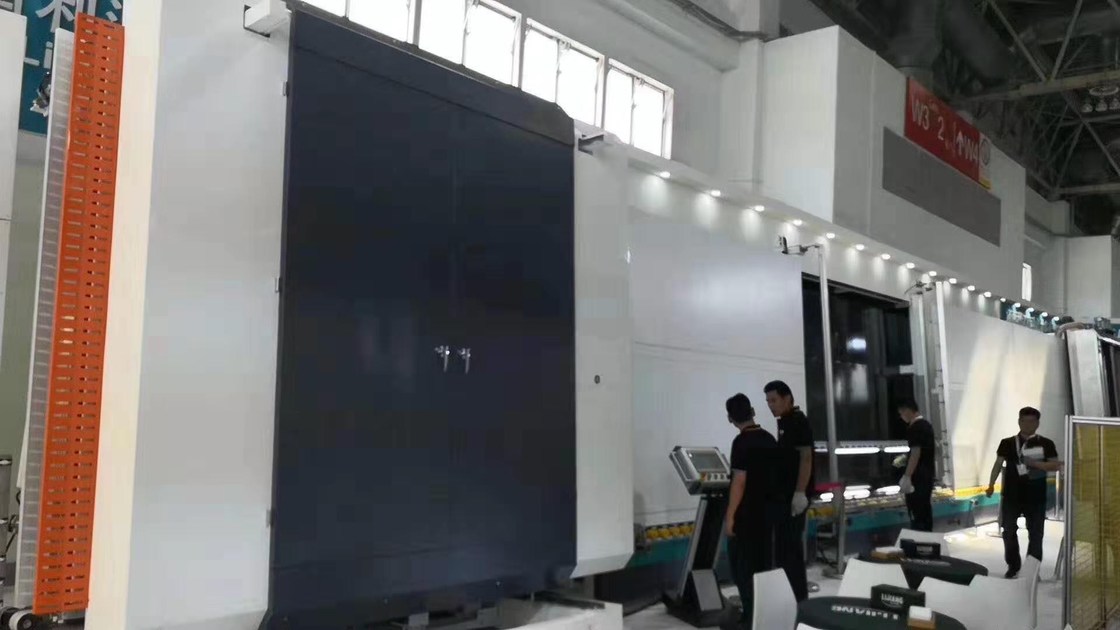

Línea de transformación de cristal aislada LJBZ2535/de cristal hueco automática de la máquina de proceso de la doble vidriera
La cadena de producción de LIJIANG adopta la última tecnología, su propósito principal es crear de gama alta
la calidad, proveer de clientes la última tecnología de producción, mejora eficacia de la producción,
ahorre los costes de producción y produzca las ventajas máximas.
Ahora LIJIANG tiene principalmente dos clases de línea de IG con diversas dos diversas tecnologías. Uno utiliza
transfiera las ruedas al vidrio del transporte, y la otra es una nueva tecnología que utiliza la aire-flotación
tecnología para transportar el vidrio. Esta nueva tecnología es evitar que el vidrio sea contaminado
por las ruedas y los rastros el irse, así que la nueva tecnología se utiliza para mejorar la producción de IG de alta calidad.
La sección acuciante de LJBZ2535glass se utiliza para presionar y el plano del vidrio aislador y del plano
presión. Ambas dos acciones se terminan en esta parte, que reduce grandemente la longitud de la estructura
de la cadena de producción de cristal aislador entera.
El vidrio es apoyado y transmitido por el rodillo del poliuretano. Se conduce el rodillo de la transmisión
por el motor con la velocidad de la conversión de frecuencia, que es conducida por la rueda de cadena. El fijo
la placa de presión posterior se equipa del dispositivo del amortiguador de aire para ayudar a la transportación de cristal. El amortiguador de aire
la fuente del gas es filtrada por el filtro de la alta precisión. El sistema de control del viento se ajusta según
condiciones de trabajo del vidrio. El presser delantero movible se equipa de un dispositivo de succión que pueda
sostenga el vidrio firmemente. La rebanada de cristal y la presión plana por la presión hydráulica conducen actividades del control
antes del eje de transmisión síncrona del compresor, asegúrese de que dos pedazos de poder del vidrio
con seguridad y cartera equilibrada y según sistema el rodillo del tiempo y de presión, sistema hydráulico
puede según el tamaño del vidrio proporcionar automáticamente la clase cuatro de presión, diferente
las especificaciones del vidrio hueco pueden según el rodillo de presión requerido, ajustarse a
requisitos de aislar el vidrio.
Ambos parámetros de la orientación izquierda y derecha del lado y del vidrio de cristal que colocan para arriba y
abajo la dirección se fija según las exigencias del consumidor. El sistema servo puede exactamente
realice los parámetros del ajuste.
Es primer en China para utilizar puntos ajustables para asegurarse de que el cristal de exposición nunca deformará.
Adoptamos tecnología del CNC en el tablero acuciante. Diseñamos los puntos ajustables dentro del
presionando al tablero mantener la placa posterior recta todo el tiempo. En China, a menos que pueda LIJIANG, nadie
garantice que el tablero acuciante seguirá siendo vertical y recto todo el tiempo después de 10 o de 20 usados
años. Sin embargo, solucionamos este problema ya.
La tribuna de prensa utiliza el motor servo y la correa dentada para apoyar presionar unidades de IG.
El motor servo se puede exactamente calcular el grueso del espaciador de cristal y de aluminio.
Comparado con la estación hidráulica tradicional, el motor servo puede garantizar el trabajo exacto
ejerza presión sobre y proteja el vidrio contra el daño, al mismo tiempo aumentando la velocidad de trabajo.
La estructura especial dentro de la lavadora puede reconocer automáticamente el grueso de cristal.
Permitiendo que diversos gruesos del vidrio sean transferidos rápidamente, velocidad cada vez mayor de la producción.
Según la prueba, toma solamente 22s para producir un vidrio el 1m*m aislador.
1). Hay un dispositivo de la junta universal, cuando el grueso de cristal fue cambiado, el cuchillo del viento lo va a hacer
muévase adelante y al revés ajustar la distancia de modo que la distancia relativa entre
enrolle el cuchillo y el vidrio es constante, para evitar daño al vidrio debido a los cambios
del grueso de cristal.
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava del vidrio | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
NOMBRE | ORIGEN | MARCA |
Motor de la transferencia | Alemania | SIEMENS |
Motor del cepillo | Alemania | SIEMENS |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Corea | AUTONICS |
