Datos del producto:
|
Nam de la producción: | Línea de transformación aislador del vidrio | Poder: | 40kw |
---|---|---|---|
Tamaño de cristal máximo: | 2500*3500m m | Tamaño máximo del gas de relleno: | 2500*3200m m |
Grueso de cristal: | 3 - 18m m | Insulating glass thickness: | 60mm |
Motor: | Simens | Gas content: | >90% |
Alta luz: | producción de la doble vidriera,línea de cristal aislador |

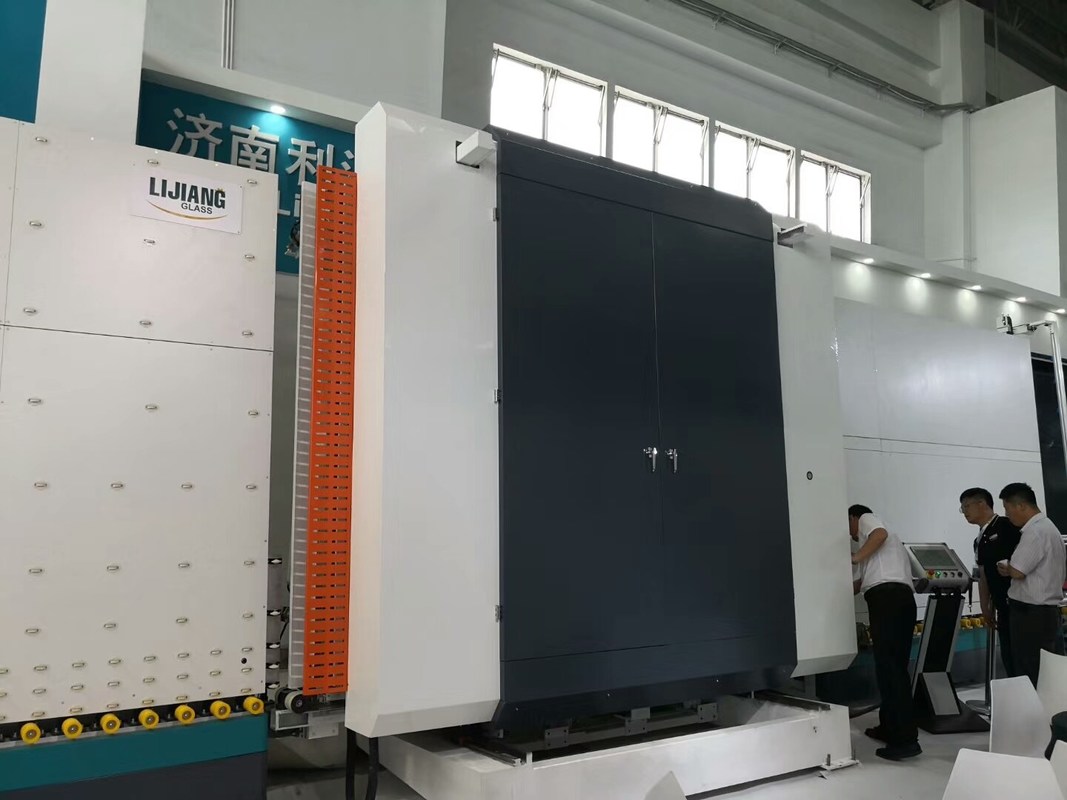

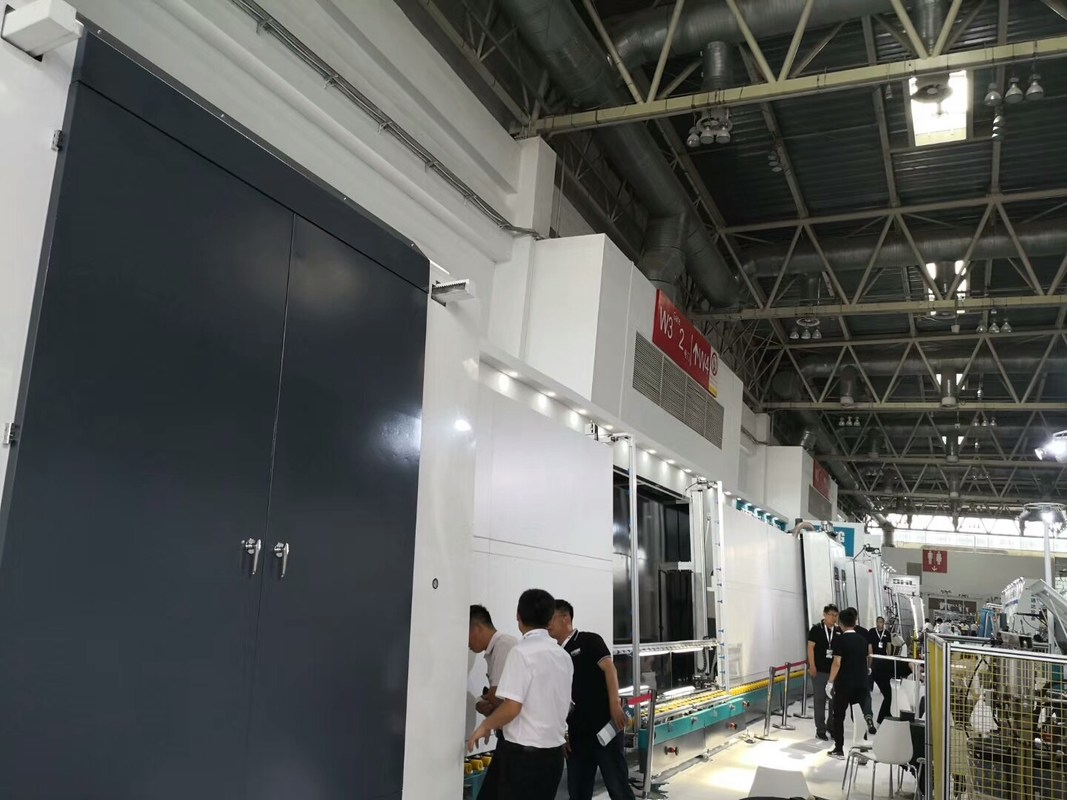

La línea de transformación aislador automática del vidrio se utiliza a hacer el vidrio doble, el vidrio triple y el vidrio del paso para las ventanas, puertas, edificios, naves, ventanas del tren de alta velocidad y así sucesivamente. La línea de transformación aislador del vidrio contiene la lavadora de cristal, presionar y la máquina del gas de relleno. Ahora, tenemos la línea normal de IG sin gas de relleno, la línea de IG con el gas de relleno, la línea de IG con el aire que flota y línea estupenda de la velocidad rápida IG con el gas de relleno.
Características principales:
• La línea tiene 7 secciones: sección de 01 transferencias; lavadora 02; sección de 03 descargas; 04 inspección y sección de la instalación; sección de 05 transferencias; 06 que presionan y sección de relleno; sección de 07 descargas
• Sistema de control del PLC, interfaz de la pantalla táctil
• Usando los motores servos de Siemens
• Aplicable para producir el vidrio doble, vidrio triple
• Vidrio del paso con los bordes opcionales y el vidrio formado
• Puede llenar el gas del argón automáticamente
tecnología Aire-flotante para transferir el vidrio. Para evitar que el vidrio sea contaminado por las ruedas y yéndose remonta para mejorar la producción de IG de alta calidad (opcional)
Datos técnicos
Tamaño de cristal máximo | 2500mm*3500m m |
Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
Tamaño de cristal mínimo | 280mm*450m m |
Grueso de cristal | 3-15m m |
Grueso de cristal aislador | 60m m |
Velocidad que se lava del vidrio | 2-10m/min |
Velocidad de cristal del transportador | 45m/min |
Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
Suministro de aire | Flujo: 0.8m/min |
Presión de aire | ≥0.8MPa |
Poder total | 3P 380V 50HZ 40KW |
Dimensión | 23500*3500*3700m m |
Peso | 6500kg |
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
Motor servo | Alemania | SIEMENS |
PLC | Alemania | SIEMENS |
Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
Convertidor de frecuencia | Alemania | SIEMENS |
Motor de la transferencia | Taiwán | LINHAI |
Motor del cepillo | Taiwán | LINHAI |
Bomba de agua | China | LINGXIAO |
Guía | Taiwán | HIWIN |
Componentes neumáticos | Taiwán | AIRTAC |
Indicador eléctrico | China | MIRAN |
Interruptor fotoeléctrico | Alemania | ENFERMO |
Interruptor micro | Taiwán | TIENDA |
Botón y indicador luminoso | Francia | SCHNEIDER |
pantalla táctil | Taiwán | WEINVIEW |
Retransmisión intermedia | Japón | OMRON |
Línea de IG con el gas que llena en línea |
