Datos del producto:
|
Materiales: | acero inoxidable 304 | Proveedor componente: | SIEMENS/SCHNEIDER/AIRTAC |
---|---|---|---|
Color: | rojo/azul/blanco | Opcional: | Relleno en línea del gas del argón |
Función: | lleno-automático | Tamaño máximo del equipo: | los 23.5m |
Alta luz: | máquinas de proceso de cristal,producción de la doble vidriera |
Máquina de proceso aislador vertical elegante del vidrio de Jinan Li Jiang

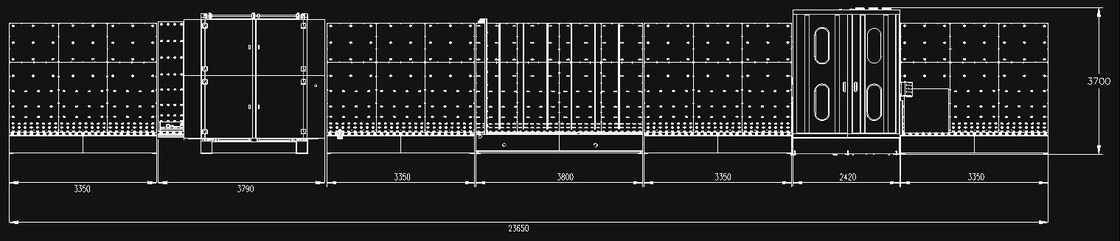

La cadena de producción de cristal aislador consiste en cuatro secciones, sección de la transferencia, sección que se lava, sección de la inspección y sección acuciante, utiliza tecnología avanzada para hacer el dgu de alta calidad y de la variedad automáticamente, por ejemplo el vidrio doble, el vidrio triple, el vidrio bajo-e, el vidrio de cristal y caminado formado.
Descripción detallada
Sección de la transferencia
1. Sensor de cristal bajo-e
La pieza de la detección está instalada antes de la parte de limpieza, que puede identificar automáticamente el vidrio bajo-e y evita que la superficie de la película de cristal baja-e sea rasguñada por el cepillo de la sección de la limpieza.
2. Rodillo del transportador
La transferencia: el frente y las filas traseras de ruedas se mueven constantemente, asegurando el paso liso de hojas grandes del vidrio o del vidrio grueso.
Sección de la inspección
La parte de comprobación utiliza los tubos llevados para comprobar si el vidrio es limpio o no.

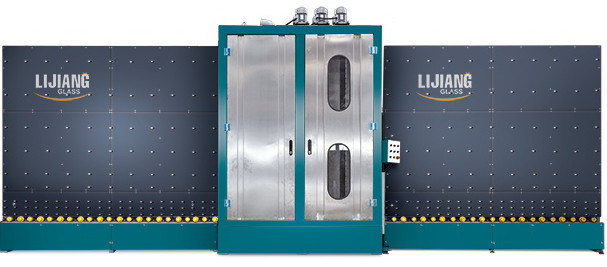

Sección que se lava
1.Materials
La sección del lavado y la sección seca adoptan el acero inoxidable 304, incluyendo la placa y los recambios interiores.
La placa interior puede ser 8m m, y el funcionamiento de la máquina es mejor y la vida de servicio es mucho más larga.
cepillos 2.Six
Hay seis cepillos suaves en la sección de la limpieza, con el diámetro menos de 0.1m m, los cuales pueden limpiar el vidrio ordinario, vidrio de cristal y bajo-e moderado, no fácil dañar el vidrio.
dispositivo de la reducción 3.Noise
El top del cepillo se equipa del engranaje y de las esponjas de nylon para reducir ruido debajo de DB 90.
sistema de calefacción 4.Water
Adopta el sistema de calefacción por aire, vidrio del lavado con agua caliente para hacerla más limpia.
identificación 5.Automatic del grueso de cristal
1) En la parte inferior del dispositivo del cuchillo de aire en la sección seca, hay dos ruedas que exprimen para roommates.the que exprime la rueda puede identificar automáticamente el grueso de cristal, evitar que el hueco sea demasiado grande o demasiado pequeño machacar el vidrio, y asegurar la transmisión rápida del vidrio de diverso grueso.
2) El engranaje de cadena se mueve con el engranaje de cadena cuando el extrusor se ajusta hacia adelante y hacia atrás
Presionando y sección del gas de relleno (opcional)
parte 1.Pressing
En la cadena de producción con la función de la aireación, hay motores servos y correas de transferencia para terminar presionar del vidrio aislador.
1)El motor servo se diseña para controlar la velocidad más exactamente.
2)La banda transportadora se equipa de la función del argón.
placa posterior 2.Adjustable
Placa de presión tenemos punto ajustable, podemos identificar automáticamente si la deformación de presión de la placa, y mantenemos la presión de la placa recta, prevenimos la presión de la placa del daño, ampliamos la vida de servicio.
3. Ahorro de la energía de presionar la función
Tres sensores ahorros de energía dividen la lamina en cuatro cavidades.
Cuando cada sensor recibe una señal de su parte, las laminas añadirán automáticamente una parte de la zona de trabajo.
Esta área no trabaja cuando el sensor correspondiente no se toca.
• Cuando l de cristal trabajo de la parte 1 del ≤ el 1.5m.
• Cuando vidrio l del = trabajode laparte1yde laparte21.5m-2.3m.
• Cuando trabajo del vidrio < l="">los 2.3m.
• Cuando vidrio los 3.2m = l ≤ los 4m que todas las piezas trabajan juntos, y la presión secundaria de la placa también se aplica.
gas de relleno del argón 4.High-speed en línea (opcional)
Puede ser encargado del gas del argón en línea en un alto speed.it puede ser encargado del vidrio de la capa doble del 1*1m en 22 segundos.

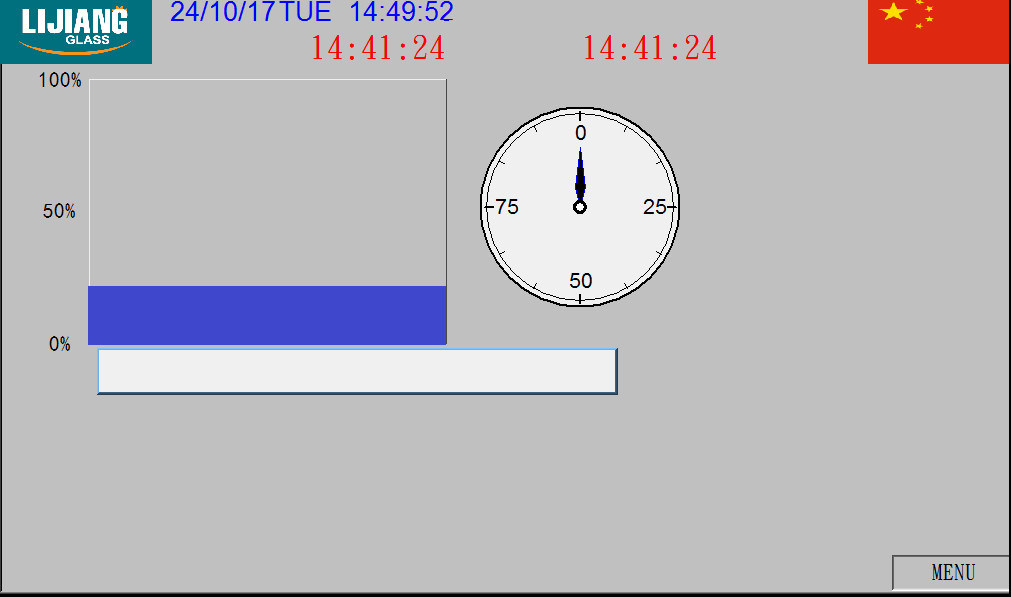

El detector del argón en Finlandia puede entrar el valor del contenido de gas en línea y exhibir automáticamente el contenido.
Cuando el contenido de la inflación alcanza el valor determinado, la alarma automática de la inducción parará la inflación.
Parámetros eléctricos
NOMBRE | ORIGEN | MARCA |
PLC | Alemania | SIEMENS |
Motor servo | Alemania | SIEMENS |
Botón y indicador luminoso | Francia | SCHNEIDER |
Motor de la transferencia | Alemania | SIEMENS |
Componentes neumáticos | Taiwán | AIRTAC |
