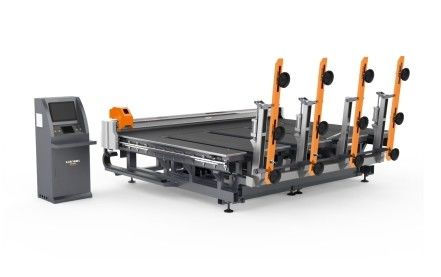

9Máquina de corte de vidrio multifunción totalmente automática

Introducción del rendimiento

La máquina adopta la última tecnología internacional y tecnología de procesamiento, y ha desarrollado un equipo de corte de vidrio multifuncional totalmente automático con nivel avanzado internacional.La máquina cubre un área pequeña, es simple y seguro de operar, es rápido y tiene una alta precisión.Puede caminar libremente en el taller bajo el mando del mando remoto para realizar la carga totalmente automática, corte automático, posicionamiento automático, optimización y rotura automáticas.

2,Ámbito de aplicación

Es adecuado para el procesamiento en profundidad de varios fabricantes de vidrio, como vidrio arquitectónico, vidrio de automóviles, vidrio de proceso, vidrio redondo, vidrio decorativo, vidrio de gabinete, vidrio de electrodomésticos,vidrio solar, vidrio de baño, lente, vidrio artesanal, vidrio espejo y así sucesivamente

3, Composición del equipo

Está compuesto principalmente por un mecanismo de marco, un mecanismo de giro, un mecanismo de elevación de vaso de succión, un mecanismo de desplazamiento, un mecanismo de control del circuito de vacío y aire, un sistema de control eléctrico, un mecanismo de haz,Mecanismo de banco de trabajo, mecanismo de cabeza de cortador, mecanismo de transporte (no es necesario el tablero de rotura de placas sin el tablero de rotura de placas) y sistema de posicionamiento de escaneo fotoeléctrico

4, Descripción técnica:

Dispositivo de alarma: hay un dispositivo de detección de vacío fiable, que puede alarmar y mostrar automáticamente las condiciones anormales.Asegurar que se emita la alarma en caso de vacío anormal y que se evacue el vacío en caso de vidrio.. En caso de apagado de emergencia, asegúrese de que el vaso de succión de vacío se evacue en caso de vidrio para evitar daños en el vidrio debido al apagado anormal. Modo de operación: el equipo tiene dos modos,manual y automáticoInterfaz de operación: interfaz de pantalla táctil LCD, módulo de pantalla en chino e inglés, operación conveniente y rápida

①Parámetros mecánicos y configuración de la parte de carga

Yo...T.cadena de engranajes de urnover: tipo resistente al desgaste reforzado de alta precisión

Yo...V.cucharada de succión acuum: material de caucho butílico (estructura de doble adsorción)

Yo...T.Reducción del volumen de negocios: Chuangyan (empresa conjunta chino-alemana)

Yo...El SReducción para elevación de tazas: Chuangyan (empresa común sino-alemana)

②Configuración del equipo eléctrico

Yo...Control del PLC: Delta (Taiwán)

Yo...F: el precioConversor de requerencia: Delta (Taiwán)

Yo...T.pantalla superior: Delta (Taiwán)

Yo...Contactor de CA: Schneider (Francia)

Yo...El SFuente de alimentación de brujería: Chint (doméstico)

Yo...C. LasTransformador de control: Chint (doméstico)

Yo...El SVálvula olenoide:Air Tac(Taiwán)

Yo...Pinterruptor fotoeléctrico: Guangchuan (empresa conjunta chino-japonesa)

Yo...Pel interruptor de proximidad:Guangchuan (empresa conjunta chino-japonesa)

Nota: la empresa fabricante se reserva el derecho de sustituir las piezas compradas de la misma marca según la fecha de entrega y la mejora técnica.

③Parámetros técnicos

Yo...- ¿ Qué?rango de tamaño de las hojas:M.tamaño de la lámina superior inimum 1800 * 1000 (mm)

Yo...M.Tamaño máximo de carga: 3700 * 26Las demás partidas

Yo...- ¿ Qué?espesor de la lámina: 3-19 (mm)

Yo...NoUmbral de los brazos giratorios: 3 (carga unilateral)

Yo...Nonúmero de ventosas de un solo brazo: 4Pcs.

Yo...- ¿ Qué?Ciclo de carga: 15-30 s (regulable)

Yo...Yo...Fuente de alimentación de la instalación: 380V / 50Hz (los clientes extranjeros pueden personalizar según la demanda)

Yo...C. Lasaire comprimido: 0,6-0,8kpa

④Configuración de parámetros de la máquina de corte

Nota: la empresa fabricante se reserva el derecho de sustituir las piezas compradas de la misma marca según la fecha de entrega, la mejora técnica y otras razones.

Yo...M.Tamaño máximo de corte: 3700 * 26Las demás partidas

Yo...T.rango de inclinación del vidrio cortado: 3-19 mm

Yo...C. LasPrecisión en línea recta: ± 0,20 mm

Yo...C. LasPrecisión de extracción del vidrio de forma especial: ± 0,25 mm

Yo...C. LasVelocidad de salida: 0-200 m / min

Yo...G.Velocidad de transporte de la llave: 0-25 m (regulable, sin tabla de rotura)

Yo...¿ Qué?Dimensión total del equipo: 4600 *2900 * 1800 (longitud, anchura y altura)

Yo...Noaltura de trabajo del equipo: 900 mm ± 20 mm

Yo...- ¿ Por qué?peso del equipo: 2750 kilos

Yo...T.potencia total del equipo: 9-15kw

⑤Parte del software: controlador

Yo...F: el preciofuncionamiento rápido y estable, alta precisión de control, estructura modular del controlador

Yo...T.La interfaz hombre-máquina es sencilla y generosa, el ajuste de los parámetros es sencillo, los parámetros que el operador necesita modificar son pocos, sencillos e intuitivos,y los requisitos para el operador son bajos

Yo...Yo...t tiene un modo de corte de posicionamiento fotoeléctrico y el modo de corte directo se puede ajustar libremente a través de opciones.El modo de corte automático y el modo de corte en marcha en vacío se pueden realizar en cualquier momento durante el mecanizado

Yo...M.Ap biblioteca programación de anidación, seleccionar formas especiales de la biblioteca de mapas, establecer parámetros relevantes, cantidad de procesamiento, anidación automática y generar pistas de procesamiento

Yo...NoCon un almacenamiento de presión de vidrio completo, la presión de corte de cada espesor de especificación se puede introducir y guardar a la vez y se puede llamar directamente

Yo...Real tiempo de seguimiento, visualización de la trayectoria de mecanizado, registro oportuno de las coordenadas de movimiento, estado del eje, estado de E / S, diagnóstico de fallas y registro automático de alarma

Yo...Yo...t puede aceptar una variedad de archivos de procesamiento, y se conecta con el código G estándar de software de anidación como super bueno.El sistema de archivos DXF de AutoCAD tiene su propio software de edición gráfica (el mismo que el modo de edición de Botero)

Yo...Programación de anidación de biblioteca de mapas, seleccione formas especiales de la biblioteca de mapas, establezca parámetros relevantes, cantidad de procesamiento, anidación automática y genere pistas de procesamiento

Yo...con la función de clasificación de los archivos DXF, hay opciones como el punto más cercano,punto de entrada o clasificación en el sentido de las agujas del reloj y en el sentido contrario al de las agujas del reloj según el color gráfico para realizar el corte unidireccional y el corte bidireccional

Yo...PFunción de posicionamiento fotoeléctrico, ajusta automáticamente el corte según la posición real y el ángulo de desviación

Yo...C. LasFunción de compensación, compensación de la excentricidad de la herramienta, compensación del espacio libre, compensación del paso

Yo...V.Protecciones aéreas, incluidas las blandas y duras límite, límite de presión del cuchillo, control externo de parada de emergencia, etc.

6.Software de optimización

Yo...puede importar resultados de optimización realizados en la oficina

Yo...el esquema de corte se puede crear y editar manualmente

Yo...función de copiar y mover

Yo...la secuencia de corte se puede editar manualmente

Yo...el esquema de corte se puede crear rápidamente en los modos X, y y Z

Yo...se pueden optimizar varias piezas originales y pequeñas al mismo tiempo

Yo...el diseño optimizado no tiene límite de tamaño

Yo...resultados de optimización, gestión de imágenes giratorias, etc.

Yo...Gestión prioritaria de la optimización de las virutas de corte

Yo...Gestión de prioridad de la optimización original

Yo...función de escaneo de plantillas y procesamiento de gráficos de escaneo

Yo...Gestión de la biblioteca de películas originales

Yo...20 algoritmos de optimización eficientes

Yo...Puede editar gráficos de corte

Yo...Diseño y impresión de las etiquetas (modo de etiquetado)

Yo...Impresión clara del informe de resultados de optimización

Yo...Importar el archivo de datos de Excel

Yo...Gestión del corte de vidrio laminado y de vidrio de baja tensión

Yo...biblioteca de gráficos con gráficos paramétricos múltiples, incluidos todos los tipos de gráficos comunes (forma GEO)

Yo...T.Sistema CAD de dos dimensiones (CAD way) con función de procesamiento de escaneo de forma especial

Yo...A. NoConvierte automáticamente la información digital del sistema de control numérico en un gráfico para formar un punto de forma

Yo...T.La interfaz de operación del software tiene múltiples opciones de idioma, incluida la interfaz de chino seleccionable

Yo...T.el último desarrollo de software internacional, proporcionar versiones actualizadas en tiempo real y realizar los últimos requisitos funcionales para los clientes
