Datos del producto:
|
| Voltaje: | 380V 50Hz 3P | Condición: | NUEVA MÁQUINA |
|---|---|---|---|
| Servicio post-venta proporcionado: | Servicio de los ingenieros | Nombre de producto: | Máquina butílica automática del extrusor |
| Garantía: | 1 año | Uso: | Haciendo doble vidriera la máquina de los productos de cristal |
| Tiempo de calentamiento: | 15 minutos | ||
| Alta luz: | Corte de la barra del espaciador y dobladora,Corte de la barra de la doble vidriera y dobladora,Doble vidriera de la doble vidriera |
||

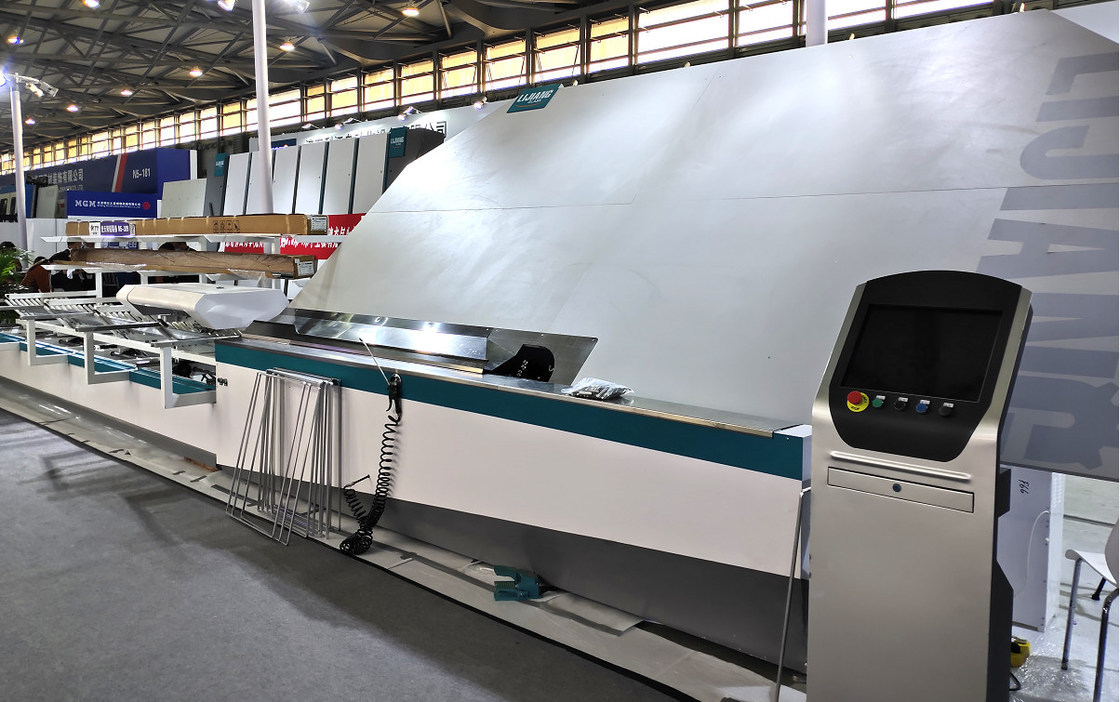

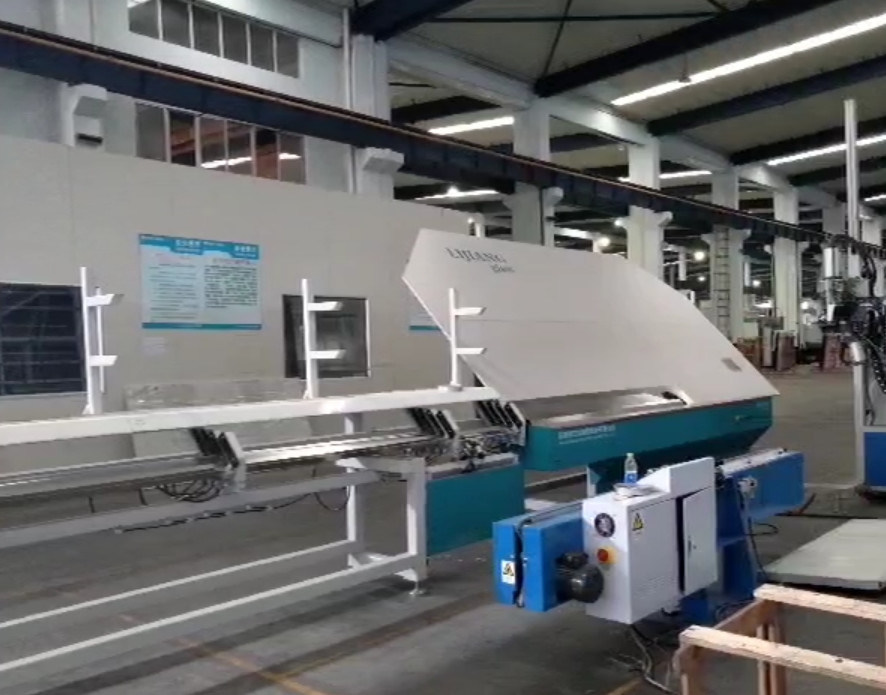

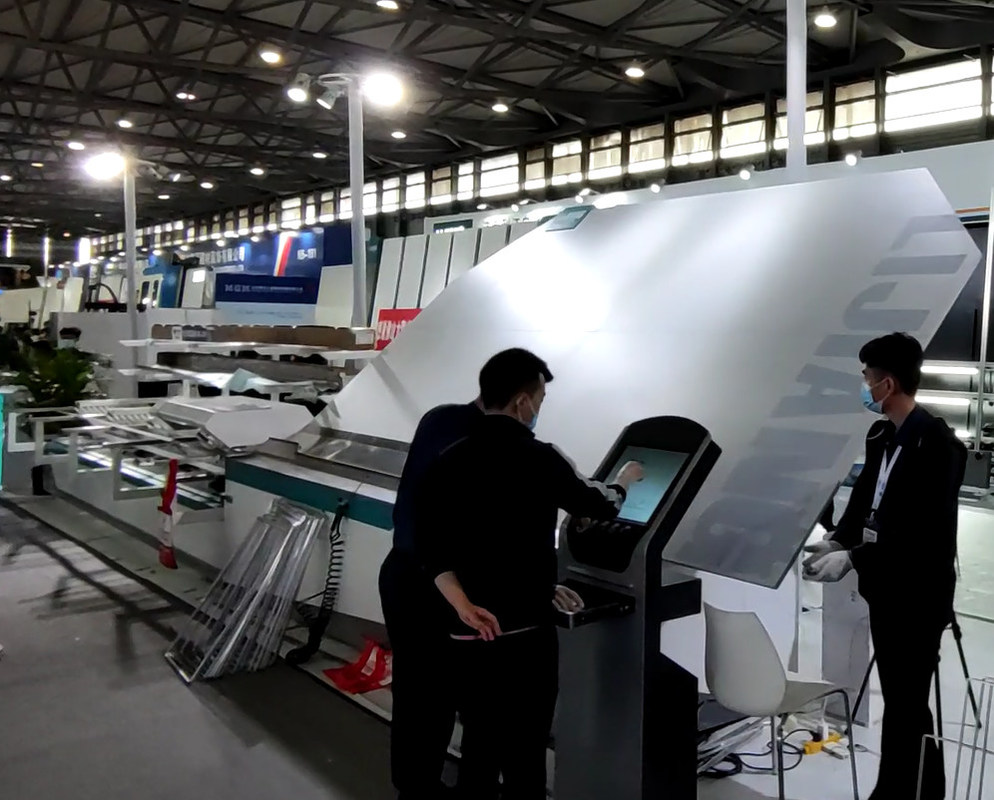

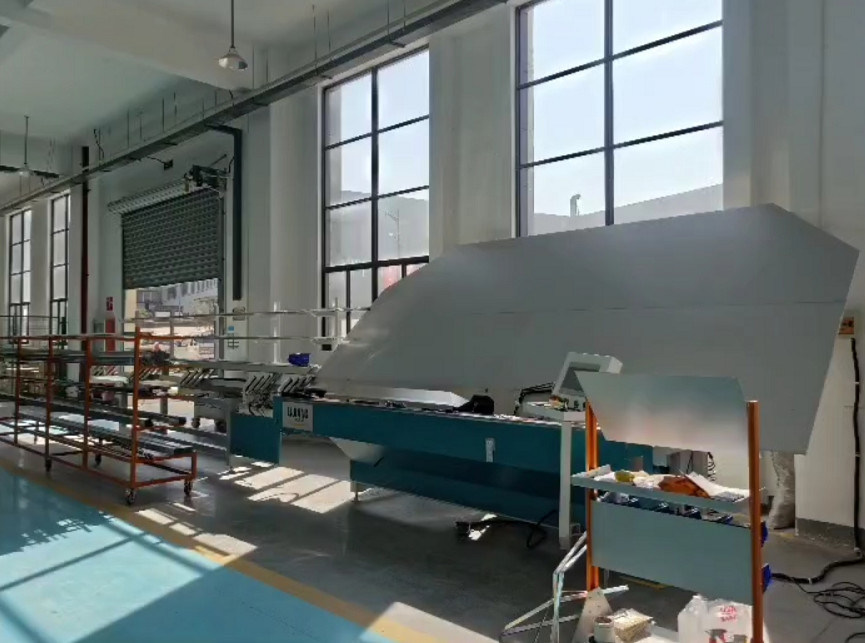

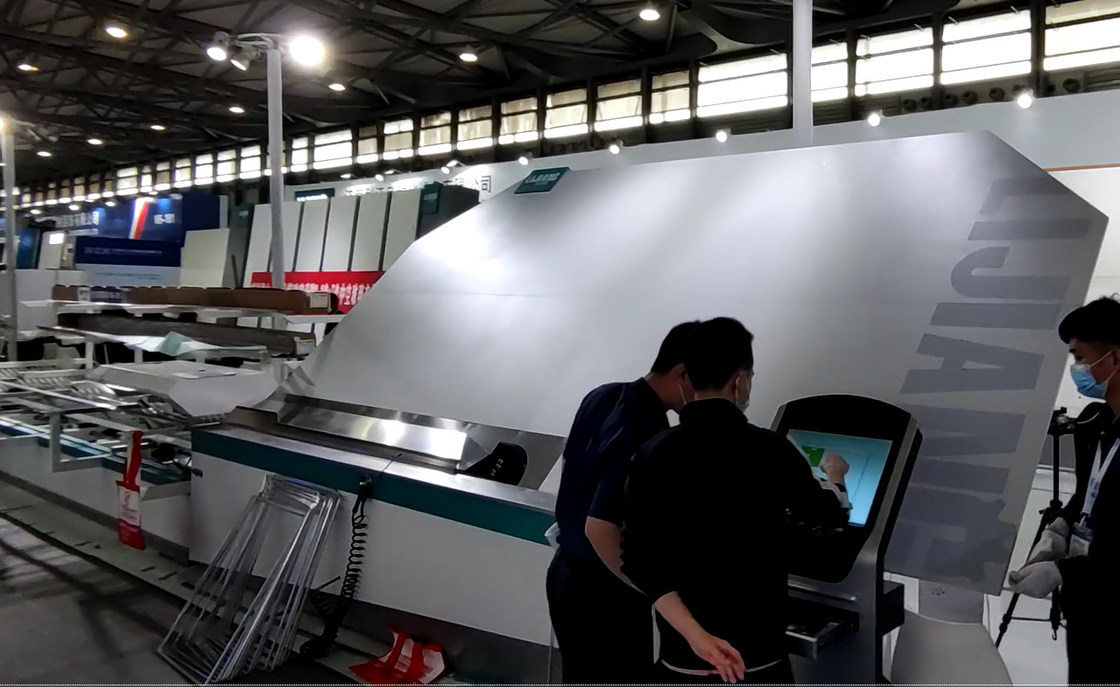

El PLC controló automáticamente las barras de aluminio del espaciador que cortaban y la dobladora
l marco del espaciador del 1*1m era la curva w 20s.
El error de ángulo del marco del espaciador está dentro del withib 10 um, 1mm=100 um
Error de tamaño 1m m
Formado
Puedo doblar el espaciador de aluminio /technoform /Alupro /thermix/
l espaciador conecta automáticamente y corte.
l máquina para automáticamente cuando el uso del espaciador para arriba.
l doblez continuo de la ayuda, para evitar automáticamente la conexión del espaciador mientras que dobla y corta
l conecta automáticamente el espaciador - conector
l función teledirigida
l función de entrada del USB, puede leer para sobresalir datos directamente
l recambios de toda la máquina tiene código de identificación, conveniente para el servicio de la después-venta
l conectores, conveniencia y seguridad resistentes para la instalación y el depuración
l uso magnético Taiwán Airtac de la válvula
l sistema de control alemán del plc de Siemens
l sistema del servocontrol de Japón Fuji
l 12 unidades del espaciador del almacenamiento (opción)
l acero inoxidable de acero inoxidable /option de Swisspacer//Allmetal)
(El acero inoxidable y el espaciador caliente del borde no pueden existir al mismo tiempo)
l agujero de taladro para el relleno del gas (opción)
l impresión del chorro de tinta del espaciador, diverso color está disponible para el logotipo o la fecha de producción (la opción) de la compañía
l impresión de Laber (opción)
l código de la dos-dimensión de la exploración del escáner, código de barras (opción)
l rueda acuciante separada para el marco del arco, más exacta que la herramienta de doblez
Especialmente para el marco del hexágono y del octágono (opcional)
l ERP (opcional)
Observación: Herramienta de doblez
el marco del rectángulo del *For allí tiene tres que el tamaño (6A/9A/12A) era elogioso
La otra necesidad del tamaño pagar el tamaño adicional 42$/per
* para el marco del círculo, del hexágono y del octágono, tamaño 300$/per
Parámetro técnico principal de la dobladora del espaciador
| Tamaño de Max.bending | 2000*2000m m |
| Tamaño de Min.bending | 250*200m m |
| Anchura de aluminio del espaciador | 6-27A |
| Radio del arco | 60°-150° |
| 6A-16A | |
| Error dimensional: | ≤±0.5mm |
| Error del ángulo | ≤±1º |
| espaciador de aluminio del 1m*1m | 17s |
| Suministro de aire | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
Componentes principales de la dobladora del espaciador
| NOMBRE | MARCA |
| PLC | SIEMENS ALEMÁN |
| Aparato eléctrico de la baja tensión | SIEMENS ALEMÁN |
| Motor servo | SIEMENS ALEMÁN |
| Conductor servo | SIEMENS ALEMÁN |
| Retransmisión | JAPÓN OMRON |
Características principales de la dobladora del espaciador automático:
• Sistema 1200 de control del PLC de Siemens con velocidad de trabajo rápida
• 4 grupos de almacenamientos (2 o 12 grupos de almacenamientos pueden ser opcionales)
• Cortado automáticamente y alimentar los espaciadores de aluminio
• Evite automáticamente los pernos mientras que dobla y corta
• Marcos del espaciador de la curva continuamente
• Los espaciadores de aluminio están disponibles de tamaños de 6A-27A
• Diversas herramientas de doblez para diversos tamaños de espaciadores
• Dispositivo de la pausa y del reset para los fracasos de equipo de dirección
• Espaciador de aluminio de la curva, espaciador de acero, caliente inoxidable liso
• Conecte con el sistema del ERP (opcional)
• La función de entrada del USB, leyó sobresale el fichero del formato directamente
• Automáticamente agujeros de taladro para el gas de relleno del argón (opcional)
• Espaciador que imprime la función del código (opcional)
• Imprimiendo la función de la etiqueta autoadhesiva (opcional)
• Marco de doblez de la forma. Usando el dispositivo de la rueda del círculo para doblar el marco del círculo o el marco con las esquinas del círculo. Minuto R60, R150 máximo, tamaños del espaciador: 6A – 16A). Diversos tamaños de las barras de aluminio requieren diversas herramientas del tamaño (opcionales)
Datos técnicos de la dobladora del espaciador:
| Tamaño de doblez del máximo | 2000mm*2000m m |
| Tamaño de doblez mínimo | 250mm*200m m |
| Anchura de aluminio del espaciador | 5.5-27m m |
| Error dimensional | ±0.5mm |
| Error del ángulo | ±1º |
| Velocidad de proceso | 17s |
| Suministro de aire | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
Parámetros eléctricos de la máquina del doblador del espaciador:
| NOMBRE | ORIGEN | MARCA |
| PLC | Alemania | SIEMENS |
| Conductor servo | Alemania | SIEMENS |
| Motor servo | Alemania | SIEMENS |
| Componente de la baja tensión | Alemania | SIEMENS |
| Trío | Taiwán | AIRTAC |
| Cilindro | Taiwán | AIRTAC |
| Retransmisión | Japón | OMRON |
| Sensor | COREA | AUTONICS |
| Pantalla táctil | Taiwán | WEINVIEW |
| Guía | Taiwán | TBI |
| Válvula electromagnética | Taiwán | AIRTAC |
| Poder del interruptor | Taiwán | TIENDA |
Producto relacionado del VIDRIO de LIJIANG
Máquina butílica del extrusor con la boca de pegado ajustable
La máquina butílica del extrusor LJTB01 es un equipo especial para la producción de hacer el vidrio de la doble vidriera. Como uno del equipo importante de producir el vidrio aislador, el efecto del pegamento butílico se relaciona directamente con el lacre de aislar el vidrio. El equipo es el automático, fácil de actuar y conveniente utilizar.
Funciones opcionales:
Características principales del funcionamiento:
1. La velocidad del uso del pegamento puede alcanzar los 47m/minuto
2. Puede ahorrar el consumo del pegamento comparado con la máquina ordinaria de la goma butílica, y el pegado puede alcanzar 7g/m
3. Estructura única del diseño, con la función automática del extractor, asegurar el uso continuo del pegamento
4. Se utiliza la correa síncrona no adhesiva, y el polvo de talco no se necesita para limpiar
5. Los accesorios principales son marcas alemanas. Control de programa del PLC, funcionamiento estable
6. Es conveniente y práctico utilizar el sellante vertical y horizontal movible
7. Ajuste automáticamente la anchura de la cabeza del pegamento, y el control integrado de la válvula de apertura rápida asegura la consistencia del pegado de doble cara
8. Es conveniente ajustar la altura de la viga transversal y solucionar el problema del blanco expuesto con eficacia y convenientemente
9. Operación de la pantalla táctil, simple y práctico
10. Ajuste automáticamente la salida del pegamento según el cambio de la velocidad
12. El sistema hydráulico importado de Alemania se adopta para asegurar incluso y entrega completa del pegamento
14. El cilindro de goma adopta levanta la estructura, que es conveniente para la operación
Parámetros de la especificación:
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Grueso del pegamento | 0.3-0.5m m |
| Anchura del pegamento | 3.5m m |
| Anchura de aluminio del espaciador | 6A - 27A |
| Velocidad | 5-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensión | 2800×700×900m m (L×W×H) |
| peso | 650kg |
Parámetros eléctricos:
| Nombre | Original | Marca |
| PLC | China | KINCO |
| Válvula | Alemán | HAWE |
| Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
| Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
| Convertidor de frecuencia | China | KINCO |
| Componentes neumáticos | Taiwán | ARTAC |
| Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
| Luz del viaje | Japón | OMRON |
| Fibra óptica | Japón | OMRON |
