Datos del producto:
|
| Certificación: | CE | Nombre de la producción: | Dobladora del espaciador de aluminio de cristal automático |
|---|---|---|---|
| Tamaño máximo del espaciador: | 1800mm*2000m m (adentro una vez)/2500*4000 (adentro dos veces) | Máquina de Min.bending: | 150 * 300 mm |
| Tipos del espaciador: | Espacio de aluminio/espaciador caliente del borde | Motor servo: | Motor servo de |
| Tipo de la máquina: | Gotear la máquina, | Uso: | barra de aluminio que dobla, barra de aluminio del espaciador del espaciador de la curva en forma re |
| Anchura de aluminio del espaciador: | 5.5-26.5m m | automatización: | Automático |
| Alta luz: | Dobladora de la barra de aluminio automática del espaciador,dobladora de la barra del espaciador del motor servo,dobladora del perfil del motor servo |
||

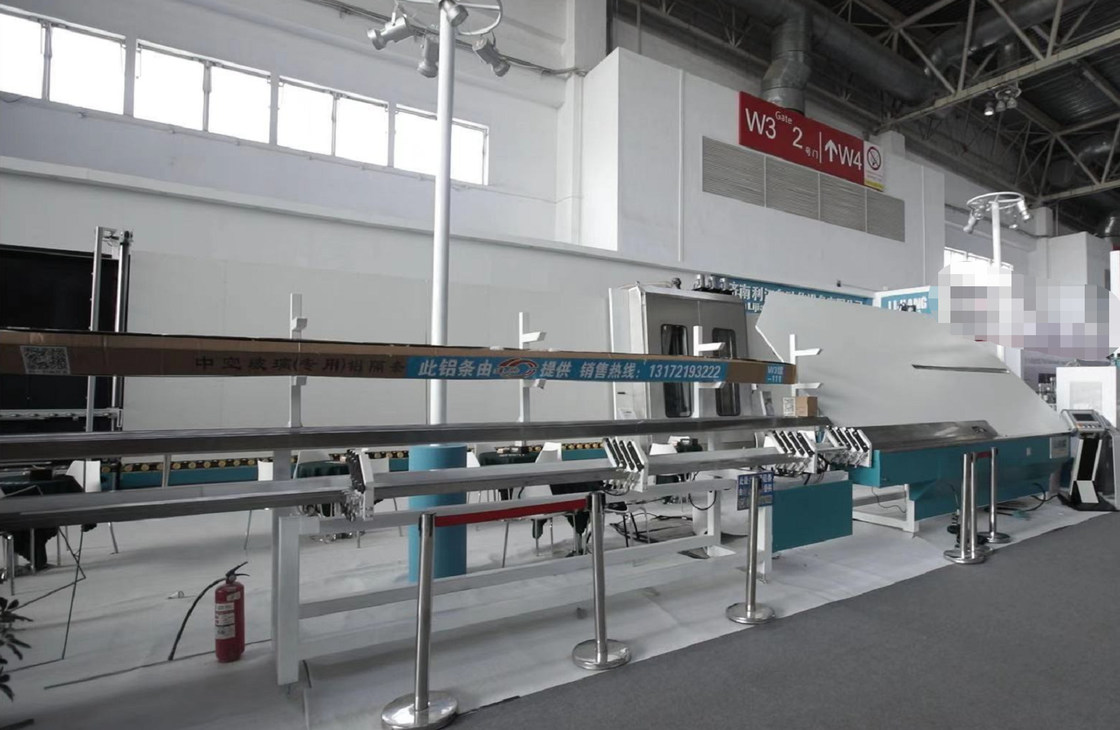

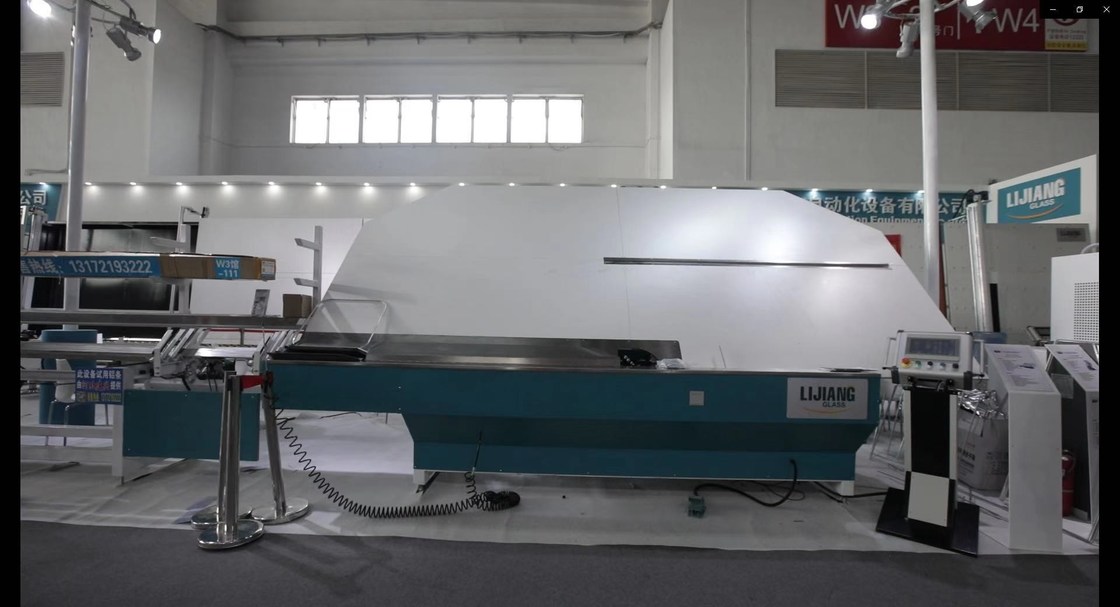

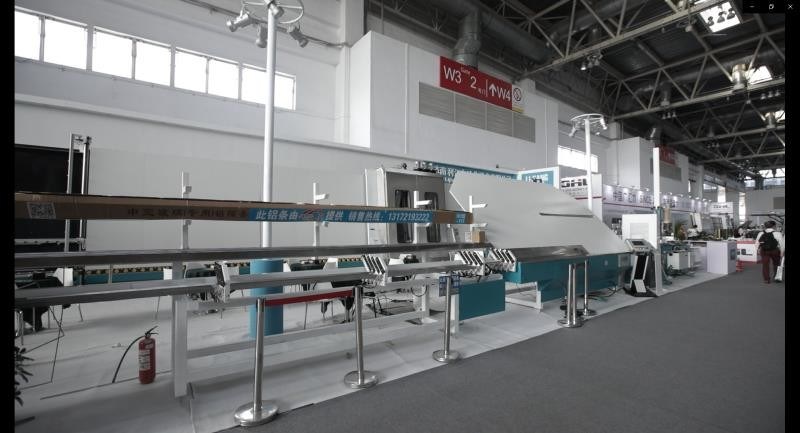

Dobladora del marco de la barra de aluminio automática del espaciador
Descripción de la producción de la dobladora del espaciador de aluminio del marco
l marco del espaciador del 1*1m era curva alrededor de 17s.
El error de ángulo del marco del espaciador está dentro 0.1m m.
Puedo doblar el espaciador de aluminio /technoform /Alupro /thermix/
l espaciador conecta automáticamente y corte.
l máquina para automáticamente cuando el uso del espaciador para arriba.
l doblez continuo de la ayuda, para evitar automáticamente la conexión del espaciador mientras que dobla y corta
l conecta automáticamente el espaciador - conector
l conectores, conveniencia y seguridad resistentes para la instalación y el depuración
l uso magnético Taiwán Airtac de la válvula
l sistema de control alemán del plc de Siemens
l sistema del servocontrol de Japón Fuji
Detalle de la dobladora del espaciador automático
la dobladora del espaciador de aluminio del marco 1.Automatic puso cuatro grupos de unidades de almacenamiento de los espaciadores, la barra de aluminio con tamaños múltiples se puede seleccionar a voluntad.
conexión continua 2.Automaticlly del espaciador, espaciador del corte, evitación de la junta de la barra del espaciador
3. Conectores, conveniencia y seguridad resistentes para la instalación y el depuración
4.Adopt el sistema de alimentación del control de Siemens 1200PLC con tamaño de marco de trabajo rápido de speed.spacer se puede ajustar con un accuacy de 0.1mm/m/
5. Los espaciadores de aluminio están disponibles en diversas especificaciones y de tamaños de 5.5-26.5m m
6.No el aviso material, aviso del sueño, aviso de la falta, aviso del trabajo, los datos irrazonables rechaza el processingand incita
las piezas 7.Spare de toda la máquina tienen códigos de identificación.

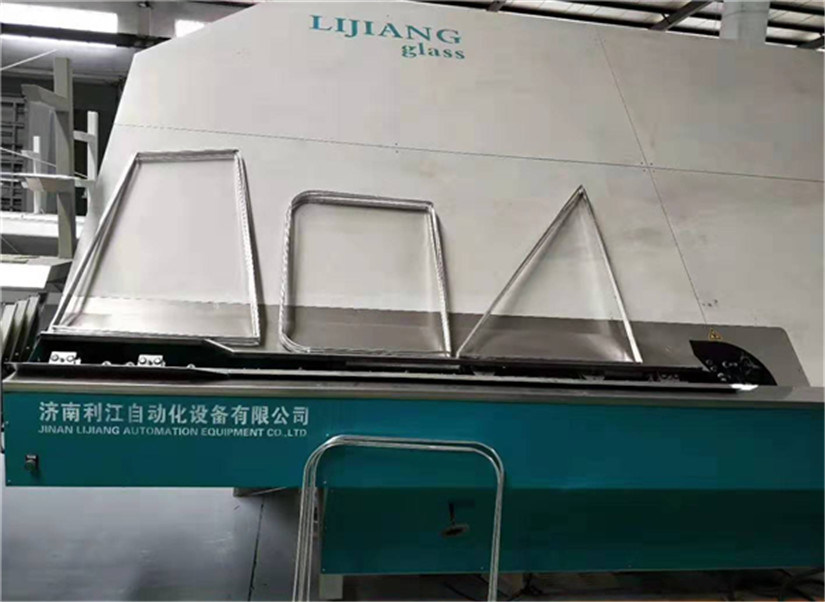

8.Suppprt arte-formó el marco de aluminio y el doblez de aluminio especial-formado del marco
Sistema de control del ángulo de plegado 9.CNC con la exactitud ajustable de 0.1°
la dobladora del espaciador 10.Automatic puede doblar el espaciador de aluminio /technoform /Alupro /swisspacer/ /thermix de acero inoxidable (opcional)
Función de entrada 11.USB, puede leer para sobresalir datos directamente
la función de la etiqueta autoadhesiva del papel 12.Printing (opcional), podría quitarlo fácilmente.
Parámetro técnico de la dobladora del marco automático del espaciador
|
Tamaño de doblez máximo
|
2000mm*2000m m |
|
Tamaño de doblez mínimo
|
250mm*180m m |
|
Anchura de aluminio del espaciador
|
6A - 27A |
| Estantes de los espaciadores | 4 estantes |
|
Error de tamaño del espaciador
|
±0.5mm |
|
Error del ángulo
|
±1° |
|
Velocidad de proceso
|
< 25s=""> |
|
Suministro de aire
|
≥0.65MPa |
| Voltaje | 380V50Hz 3P |
| Poder total | 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
1.Sealant-spreading máquina LJST02A
Característica principal
• Sistema importado del motor para mejorar eficacia del equipo
• Arma importado del sellante, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
Datos técnicos
| Presión de aire de trabajo | 0.3-0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 570mm/280m m |
| Ratio de extensión de la presión de aire del sellante | 50:1 |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3/min |
| Presión de aire | ≥0.8MPa |
| Dimensión total | 1100*950*1630m m |
tabla de extensión LJSK02 del sellante 2.Rotated
Característica principal
• Funcionamiento fácil, simple y flexible
• Se utiliza para fijar y girar el vidrio cuando manual que cubre el exterior del vidrio de IG
• El lechón medio es conveniente para los pequeños pedazos de vidrio, sin embargo, el marco adicional de la ayuda está para los pedazos grandes de vidrio
Datos técnicos
| Fuente de alimentación | 380V 50Hz |
| Poder total | 0.37kw |
| Dimensión de funcionamiento | 1500*1500m m |
| Dimensión | 600*550*985m m |
borde vertical 3.Smart que suprime la máquina LJCM2545
Característica principal
• Acceso de cristal bidireccional
• Automáticamente tamaño de la medida
• Automáticamente distinguir la superficie baja-e
• La cabeza puede ser 360° girado
• Dispositivo automático seguro y completo
• Sistema de control del PLC, interfaz de la pantalla táctil
• Seis sistemas de control de los servos
• La eliminación del borde es ajustable
• El sistema de control inteligente, puede reconocer el procesamiento por lotes
Datos técnicos
| Tamaño de proceso de cristal máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 1. 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 3.35KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
máquina LJTB 01 del extrusor 3.Butyl
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil
• Identifique automáticamente la anchura de la barra de aluminio, el pegamento nuzzle puede ser automático ajustan
• La parte crítica del sistema hydráulico usando las importaciones alemanas de los componentes para asegurarse de que el plástico uniformemente lleno
• Rápidamente precaliente, mejore la eficacia del trabajo
• con el precalentamiento de la función
• Con la función inflable del extractor, mejore la calidad del aislamiento y ahorrar la hora para el plástico
• Velocidad rápidamente de capa, poder hasta 47m/min
• Ahorro de la cantidad de pegamento
Datos técnicos
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Anchura de aluminio del espaciador | 6A - 27A |
| Velocidad | 5-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensión | 2800×700×900m m (L×W×H) |
| peso | 650kg |
Parámetros eléctricos
| Nombre | Original | Marca |
| PLC | China | KINCO |
| Válvula | Alemán | HAWE |
| Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
| Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
| Convertidor de frecuencia | China | KINCO |
| Componentes neumáticos | Taiwán | ARTAC |
| Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
| Luz del viaje | Japón | OMRON |
| Fibra óptica | Japón | OMRON |
