Lugar de origen:
China
Nombre de la marca:
LIJIANG GLASS
Certificación:
CE
Número de modelo:
LJZW2020A

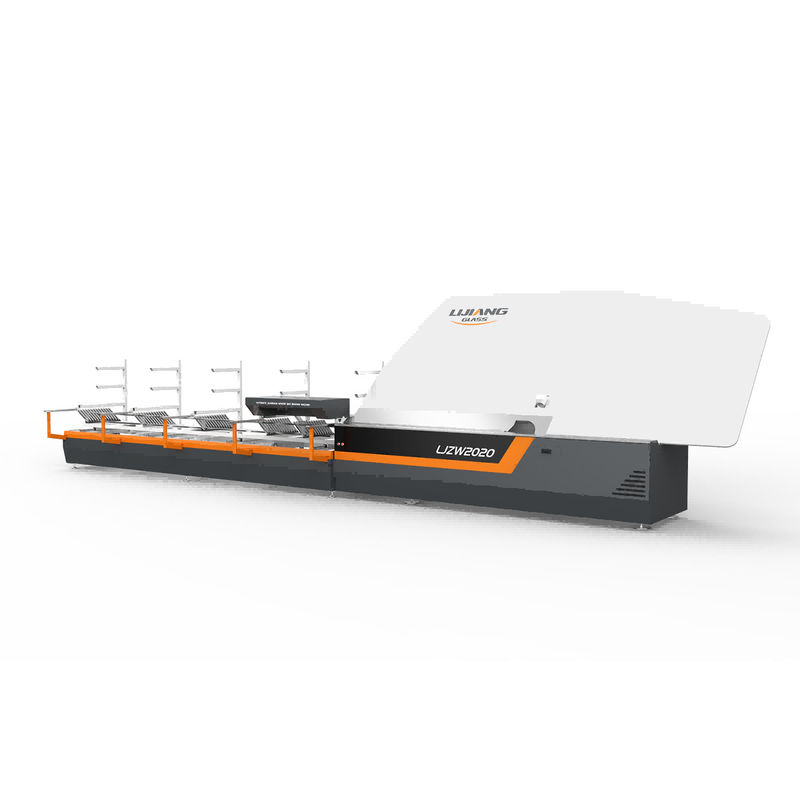

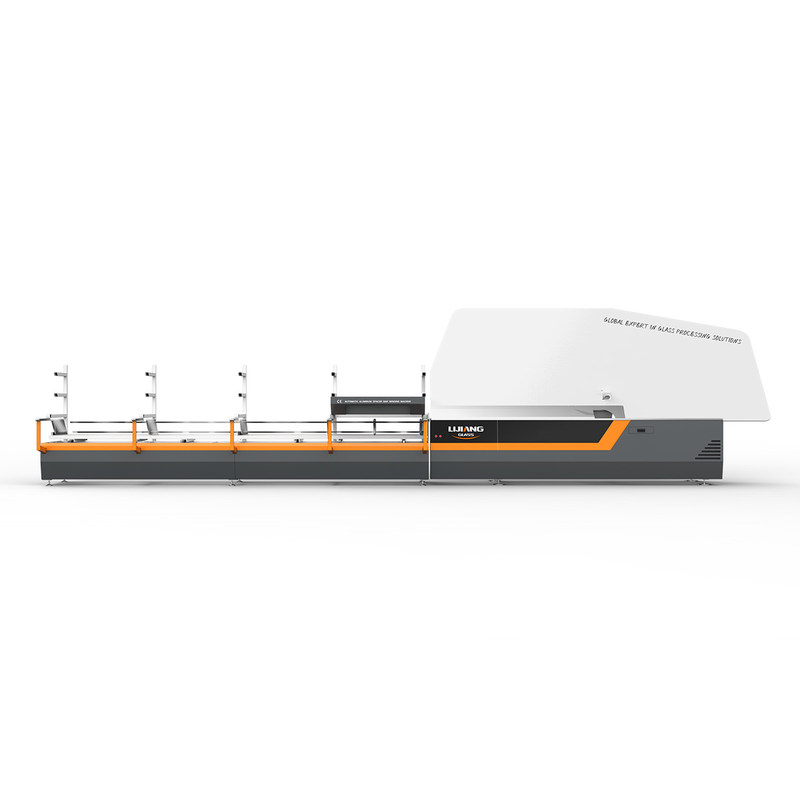

Equipo automático para doblar el vidrio con espaciador de aluminio para el procesamiento del vidrio
Visión general de la producción de la máquina de flexión de aluminio con espaciador
La máquina de flexión automática Spacer puede hacer una variedad de marcos de aluminio convexos poligonales por una tira de aluminio a la vez, fortaleciendo así la resistencia del marco de aluminio,mejorando el efecto de sellado del vidrio aislante.El vidrio de doble acristalamiento está hecho por 2 piezas o más de vidrios flotantes que se llenan de desecante de gas argón con marco de aluminio.sello secundario (polisulfuro o estructura). El vidrio aislante protegerá eficazmente la radiación cuando esté revestido con película Low-E. La máquina de flexión automática de espaciador de aluminio es un equipo especial para hacer marcos de aluminio de vidrio aislante,que sustituye a la tecnología de fabricación tradicional.
Característica principal de la máquina de flexión automática de aluminio espaciador
● Máquina de flexión automática de espaciador adopta el sistema de alimentación de control servo, el tamaño del marco del espaciador se puede ajustar con un
precisión de 0,1 mm/m
● Sistema de control de ángulo de flexión CNC con precisión ajustable de 0,1°
●No hay aviso de material, aviso de sueño, aviso de fallo, aviso de trabajo, datos no razonables
Procesamiento de desechos y el apoyo rápido de arco en forma de marco de aluminio y especial. en forma de marco de aluminio de flexión
● Establecer cuatro grupos de unidades de almacenamiento de espaciadores
●Ajustar automáticamente la velocidad de flexión de acuerdo con el tamaño del marco de aluminio
para evitar la deformación del marco grande y garantizar la alta velocidad y la continuidad del marco pequeño
● Las barras de aluminio de varios tamaños se pueden seleccionar a voluntad
●Conexión automática continua del espaciador, del espaciador de corte, de la articulación de la barra del espaciador
● Función USB, que puede leer excel directamente
● Conexión con el ERP (opcional)
Parámetro técnicocon una longitud de más de 20 mm,
|
Tamaño máximo de flexión
|
1800 mm * 2000 mm (en una vez) / 2500 * 4000 (en dos veces) |
|
Tamaño mínimo de flexión
|
150 mm*300 mm |
|
Ancho del espaciador de aluminio
|
5.5-26..5 mm |
| Las demás: | Cuatro estantes |
|
Error de tamaño del espaciador
|
±0,5 mm |
|
Error del ángulo
|
± 1° |
|
Velocidad de procesamiento
|
Se aplicarán las siguientes medidas: |
|
Suministro de aire
|
≥ 0,65MPa |
| Válvula de tensión | Se trata de un sistema de transmisión por cable. |
| Potencia total | 2.5KW |
| Dimensión | Se trata de una muestra de las características de los productos. |

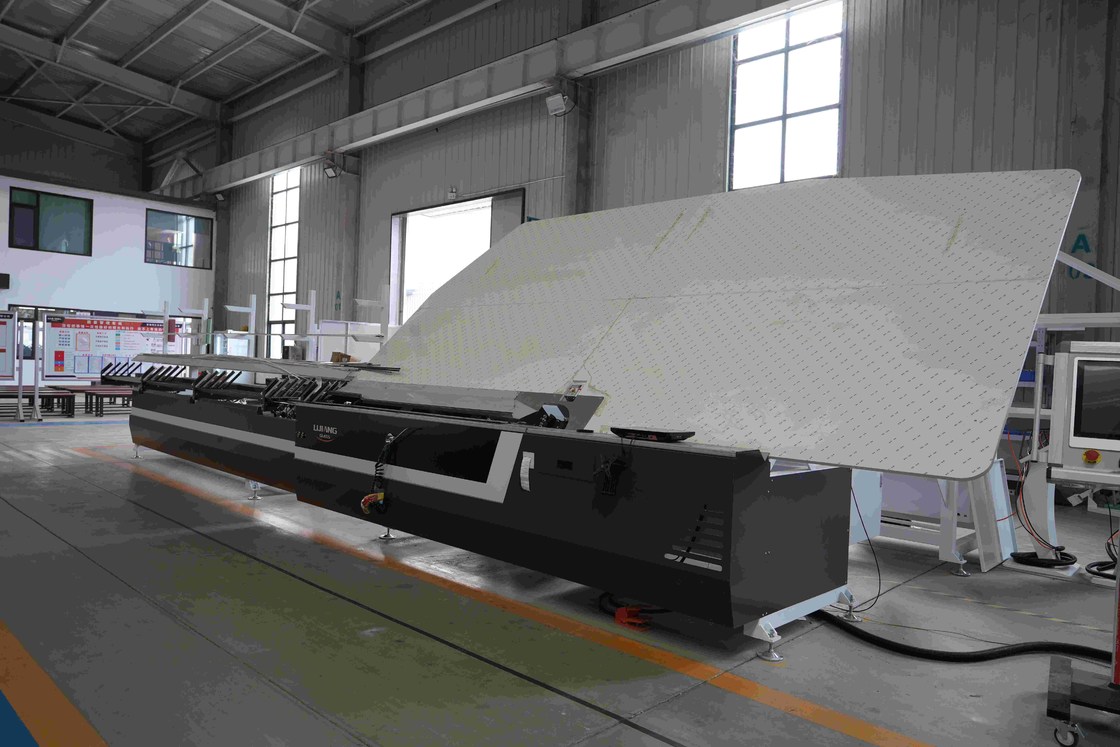

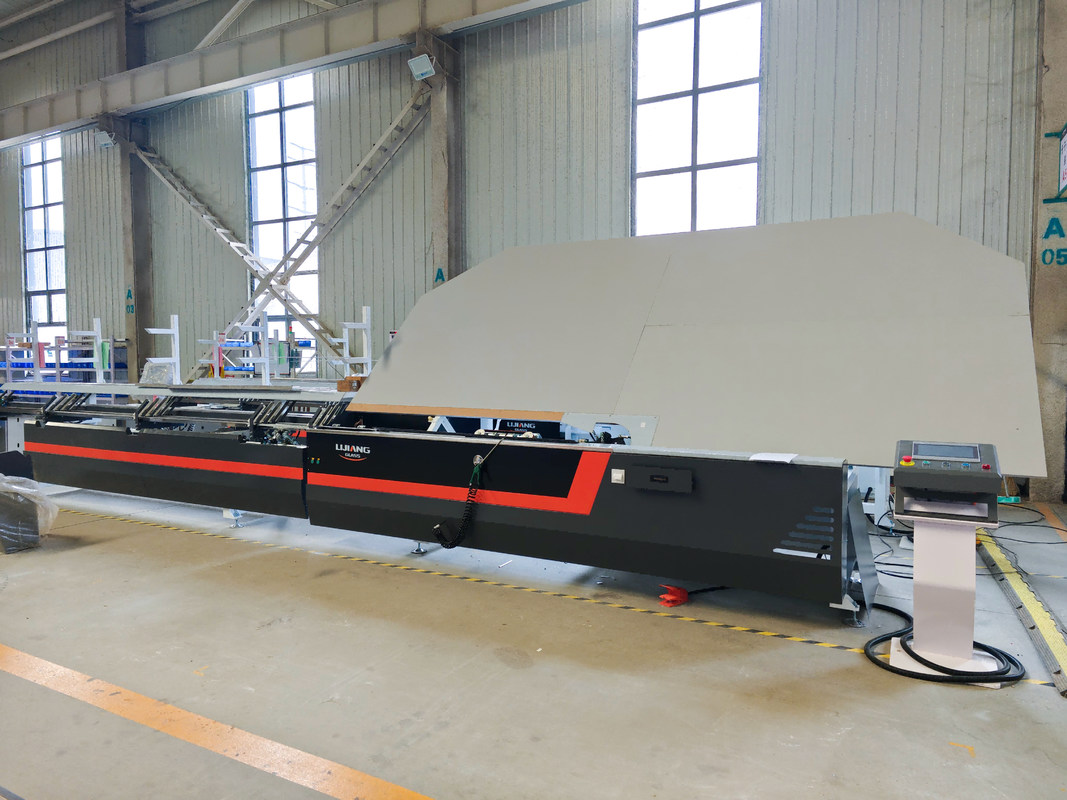

Detalle de la máquina de flexión automática con espaciador
1.Sistema de control alemán Siemens PLC, interfaz de pantalla táctil.Sistema de control Siemens 1200PLC con velocidad de trabajo rápida.

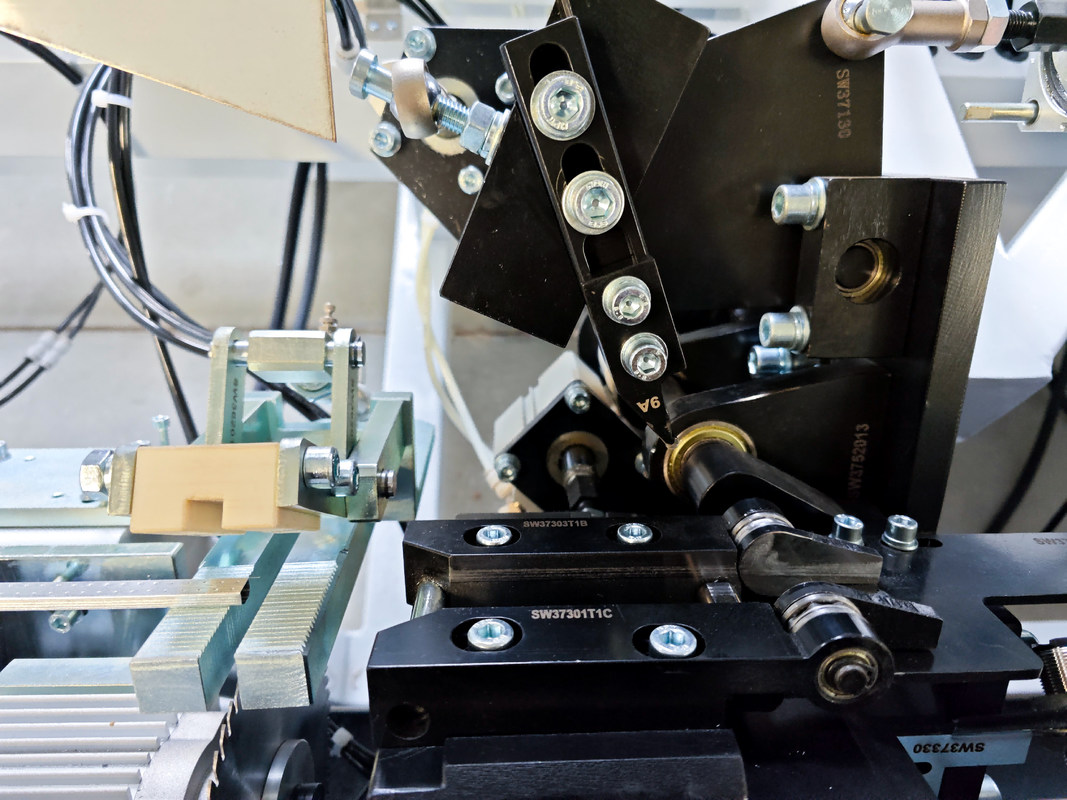

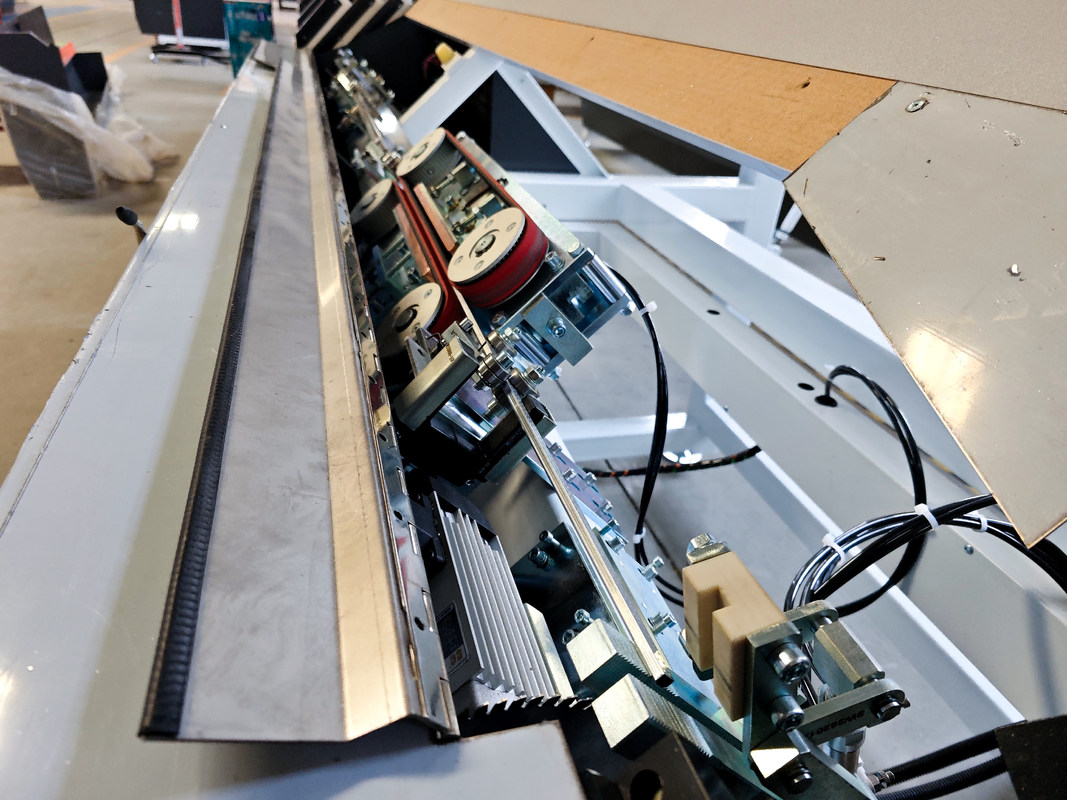

2.Corte y alimentación automática de espaciadores de aluminio
3. Máquina de flexión de espaciador de aluminio automático tienenCuatro o doce unidades de almacenamiento de tamaño de espaciador diferentes pueden elegir
4Los espaciadores de aluminio están disponibles en diferentes especificaciones y en tamaños de 5,5-26,5 mm.
5- Conectores de uso pesado, comodidad y seguridad para la instalación y depuración
6Apoya la flexión continua, evita automáticamente la conexión de espaciador mientras se dobla y se corta.
7.Las piezas de repuesto de todas las máquinas tienen códigos de identificación.
8.El dispositivo de mano de la máquina especial se utiliza para doblar el marco de espaciador grande
9.La máquina automática de flexión del espaciador puede doblar el espaciador de aluminio / tecnoforma / Alupro / espaciador suizo / acero inoxidable / térmico (opcional)
10.Efecto de flexión preciso, error de esquina inferior a 0,1 mm.
11Función de entrada USB, puede leer los datos de Excel directamente
12.La función de etiqueta de papel de impresión (opcional), puede quitarse fácilmente.
Producto relacionado
1. Dos bombas de dispersión de selladoresM.el acino Se aplicará el procedimiento siguiente:
Proyecto principaltiempo
• Sistema de motor importado para mejorar la eficiencia del equipo
• Arma de sellador importada, mezclador de acero inoxidable
• Dispositivo de protección de alta presión
• Estructura de control de flujo anti-retroceso
• El detector de velocidad mixta puede controlar la velocidad de dos tipos de pegamento
Datos técnicos
| Presión del aire de trabajo | 0.3-0.6MPa |
| Presión de dispersión del sellador | Entre 15 y 20 MPa |
| Volumen del sellador | 4 litros/min |
| Diámetro del sellador A/B | Las demás partidas de la caja: |
| Relación de presión del aire que se extiende por el sellador | 50:1 |
| Tasa mixta | 61 a 14:1 |
| Suministro de aire | Flujo 0,8 m3/min |
| Presión del aire | ≥ 0,8MPa |
| Dimensión general | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
2.El butilo- ¿ Por qué?- ¿ Qué?M.el acinoEl número de personas afectadas
Principales características
• Sistema de control PLC, interfaz de pantalla táctil
• Identificar automáticamente el ancho de la barra de aluminio, la boquilla de pegamento se puede ajustar automáticamente
• La parte crítica del sistema hidráulico que utiliza componentes importados de Alemania para garantizar que el plástico se llene uniformemente
• Precalentamiento rápido, mejora la eficiencia del trabajo
• con función de precalentamiento
• Con la función de aire de escape inflable, mejora la calidad del sellado y ahorra tiempo para el plástico
• Velocidad de recubrimiento rápida, hasta 47 m/min
• Ahorrar la cantidad de pegamento
Datos técnicos
| Presión de compresión | 10 a 18 MPa |
| Temperatura | 110 ~ 140 °C |
| Ancho del espaciador de aluminio | 5.5 a 26.5 mm |
| Velocidad | 5 a 47 m/min |
| Diámetro de la botella de butilo | 200 mm |
| Suministro de aire | 0.4 m3/min |
| Presión del aire | ≥ 0,6MPa |
| Potencia total | Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Dimensión | 2800 × 700 × 900 mm (L × W × H) |
| peso | 650 kg de peso |
3.El butilo- ¿ Por qué?- ¿ Qué?M.acina LJTB 03
Principales características
• Sistema de control PLC, interfaz de pantalla táctil
• Sistema de control de frecuencia
• Estructura del revestimiento del marco de arco
• Sistema de recarga neumática e hidráulica importado
• Centrar y sujetar automáticamente
• Capacidad de carga de hasta 14 kg, ahorrando tiempo para alimentar el pegamento
• Adoptar cinco pasos para controlar el transporte
• Función de precalentamiento,función de límite del cilindro de pegamento,sistema de alarma
• El mecanismo de colado y de colado adopta el último diseño
Datos técnicos
| Presión de compresión | 10 a 18 MPa |
| Temperatura | 110 ~ 140 °C |
| Ancho del espaciador de aluminio | 5.5 a 26.5 mm |
| Velocidad | 0-40 m/min. |
| Diámetro de la botella de butilo | 200 mm |
| Suministro de aire | 0.4 m3/min |
| Presión del aire | ≥ 0,6MPa |
| Potencia total | 380 V, 5 kW, 50 Hz |
| Dimensión | 2600×680×1100 mm ((L×W×H) |
| peso | 650 kg de peso |
4.V inteligenteEl tratamiento- ¿ Por qué?DgeDEléctricoMáquina LJCM2545
Principales características
• Acceso por vidrio de dos vías
• Medir automáticamente el tamaño
• Distingue automáticamente las superficies de baja e
• La cabeza se puede girar 360°
• Dispositivo seguro y totalmente automático
• Sistema de control PLC, interfaz de pantalla táctil
• Sistema de control de seis servos
• Se puede ajustar la eliminación del borde
• Sistema de control inteligente, puede reconocer el procesamiento por lotes
Datos técnicos
| Tamaño máximo de procesamiento de vidrio | 2500*4500 mm |
| Tamaño mínimo de procesamiento de vidrio | 400*280 mm |
| espesor del vidrio | 3 a 15 mm |
| Diámetro de la rueda de molienda | 200 mm |
| Altura del transportador | 500 mm |
| Ancho de borrado del borde | 10 a 50 mm |
| Velocidad de transmisión | 1. 29m/min |
| Velocidad de eliminación del borde | 2 a 29 m/min |
| ancho de la rueda del abrasivo | 10/12/15 mm |
| espesor del vidrio | 3 - 15 mm |
| Velocidad de la rueda de molienda | 0 ~ 3000 r/min |
| Consumo total de aire | 100 L/min |
| Presión del aire | ≥ 0,8MPa |
| Potencia total | 3P 380V 50Hz 3,35KW |
| Dimensión | Las dimensiones :9700 × 2500 × 3400 mm |
| Peso total | 3700 KG |
