Datos del producto:
|
| Certificación: | CE | Nombre de la producción: | Dobladora aislador automática del alu-espaciador de aluminio de cristal |
|---|---|---|---|
| Tamaño máximo del espaciador: | 1800mm*2000m m | Máquina de Min.bending: | 150*250m m |
| Tipos del espaciador: | Espacio de aluminio/espaciador caliente del borde | Motor servo: | Motor servo de |
| Tipo de la máquina: | Gotear la máquina, | Uso: | barra de aluminio que dobla, barra de aluminio del espaciador del espaciador de la curva en forma re |
| automatización: | Automático | Anchura de aluminio del espaciador: | 5.5-26.5m m |
| Alta luz: | Equipo de doblez de cristal del espaciador,Equipo de doblez de cristal de aluminio,Dobladora del espaciador de aluminio |
||
Dobladora aislador del espaciador de aluminio de cristal para el proceso de cristal
Característica principal de la dobladora aislador del espaciador de aluminio de cristal
●Adopte el sistema de alimentación del servocontrol, tamaño de marco del espaciador puede ser ajustado con
exactitud de 0,1 mm/m
●Sistema de control del ángulo de plegado del CNC con el accuracyof ajustable 0.1°
●Puesto cuatro grupos de unidades de almacenamiento de los espaciadores
●La barra de aluminio con tamaños múltiples se puede seleccionar a voluntad
Ajuste automáticamente la velocidad de doblez según el tamaño del bastidor de aluminio
para evitar la deformación del bastidor grande y asegurar la velocidad y la continuidad del pequeño bastidor
●Conexión continua automática del espaciador, espaciador del corte, avoldance de la junta de la barra del espaciador
●Ningún aviso material, aviso del sueño, aviso de la falta, aviso del trabajo, datos irrazonables

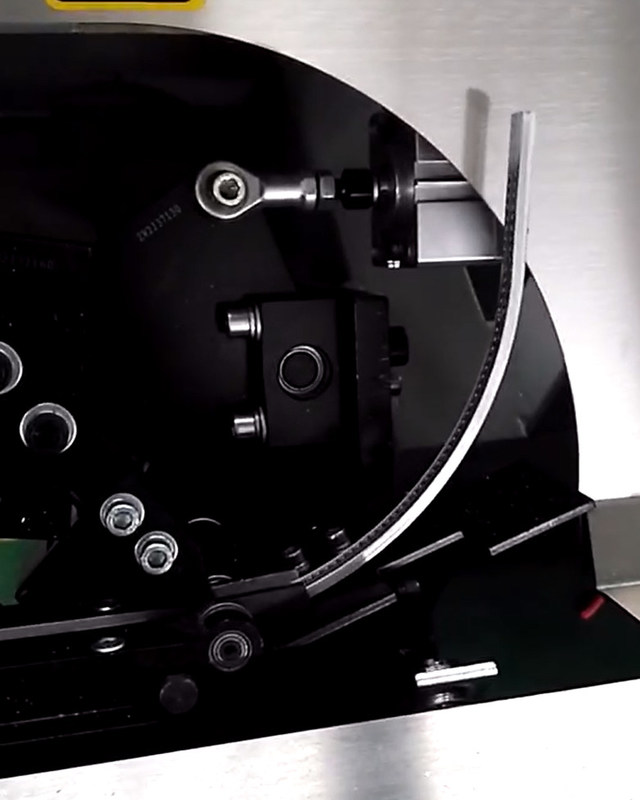

rechace el proceso y el marco de aluminio de la ayuda pronto y especial arqueados. doblez de aluminio formado del marco
●La función del USB, que puede leer sobresale el directly● conecta con el ERP (opcional)
Descripción de la producción de la dobladora del alu-espaciador de aluminio
La dobladora del espaciador puede hacer una variedad de marcos de aluminio poligonales convexos por una tira de aluminio en una vez, así fortaleciendo la fuerza del bastidor de aluminio, haciendo el efecto de aislamiento del vidrio aislador mejor. El vidrio hueco es hecho por 2pcs o más vidrios de flotador que llenaron del desecante del gas del argón con el marco de aluminio. Sello primario (butilo) entre el vidrio y el marco aisladores de Aliminum, sello secondry (polisulfuro o estructura). El vidrio aislador será con eficacia proteger la radiación cuando película baja-e revestida. La dobladora del espaciador de aluminio automático es un equipo especial para hacer los marcos de aluminio del vidrio aislador, que substituye la tecnología tradicional de la fabricación.
Parámetro técnico de la dobladora del espaciador de aluminio automático
|
Tamaño de doblez máximo
|
2000mm*2000m m |
|
Tamaño de doblez mínimo
|
250mm*180m m |
|
Anchura de aluminio del espaciador
|
6A - 27A |
| Estantes de los espaciadores | 4 estantes |
|
Error de tamaño del espaciador
|
±0.5mm |
|
Error del ángulo
|
±1° |
|
Velocidad de proceso
|
< 25s=""> |
|
Suministro de aire
|
≥0.65MPa |
| Voltaje | 380V50Hz 3P |
| Poder total | 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
Detalle de la dobladora del espaciador de aluminio automático
sistema de control de 1.Siemens 1200PLC con velocidad de trabajo rápida. Sistema de control alemán del plc de Siemens, interfaz de la pantalla táctil.
corte 2.Automaticlly y alimentar los espaciadores de aluminio
3. Conectores, conveniencia y seguridad resistentes para la instalación y el depuración
la dobladora del espaciador de aluminio 4.Automatic tiene cuatro o doce diversas unidades de almacenamiento del tamaño del espaciador pueden elegir
las piezas 5.Spare de toda la máquina tienen códigos de identificación.
6. Los espaciadores de aluminio están disponibles en diversas especificaciones y de tamaños de 6A-27A.
7.Support el doblez continuo, evita automáticamente el espaciador - conexión mientras que dobla y corta
el dispositivo especial de la mano de la máquina 8.The se utiliza para doblar el marco grande del espaciador
9.Precise efecto de doblez, error de la esquina menos de 0.1m m.
la dobladora del espaciador 10.Automatic puede doblar el espaciador de aluminio /technoform /Alupro /swisspacer/ /thermix de acero inoxidable (opcional)
Función de entrada 11.USB, puede leer para sobresalir datos directamente

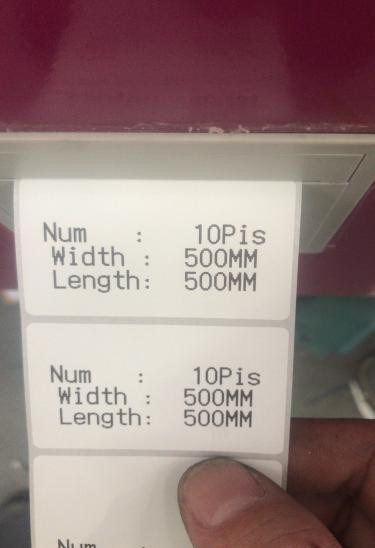

la función de la etiqueta autoadhesiva del papel 12.Printing (opcional), podría quitarlo fácilmente.
Producto relacionado
Máquina butílica LJTB 01 del extrusor
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil
• Identifique automáticamente la anchura de la barra de aluminio, el pegamento nuzzle puede ser automático ajustan
• La parte crítica del sistema hydráulico usando las importaciones alemanas de los componentes para asegurarse de que el plástico uniformemente lleno
• Rápidamente precaliente, mejore la eficacia del trabajo
• con el precalentamiento de la función
• Con la función inflable del extractor, mejore la calidad del aislamiento y ahorrar la hora para el plástico
• Velocidad rápidamente de capa, poder hasta 47m/min
• Ahorro de la cantidad de pegamento
Datos técnicos
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Anchura de aluminio del espaciador | 6A - 27A |
| Velocidad | 5-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 380V, 5.7KW, 50HZ |
| Dimensión | 2800×700×900m m (L×W×H) |
| peso | 650kg |
Parámetros eléctricos
| Nombre | Original | Marca |
| PLC | China | KINCO |
| Válvula | Alemán | HAWE |
| Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
| Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
| Convertidor de frecuencia | China | KINCO |
| Componentes neumáticos | Taiwán | ARTAC |
| Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
| Luz del viaje | Japón | OMRON |
| Fibra óptica | Japón | OMRON |
máquina de Sellante-extensión LJST02A
Característica principal
• Sistema importado del motor para mejorar eficacia del equipo
• Arma importado del sellante, mezclador de acero inoxidable
• La alta presión protege el dispositivo
• Estructura de control anti-detrás de flujo
• El detector mezclado de la tarifa puede controlar el índice de dos clases de pegamento
Datos técnicos
| Presión de aire de trabajo | 0.3-0.6MPa |
| Presión de extensión del sellante | 15-20MPa |
| Volumen del sellante | 4L/min |
| Diámetro del sellante de A/B | 570mm/280m m |
| Ratio de extensión de la presión de aire del sellante | 50:1 |
| Tarifa mezclada | 6:1-14:1 |
| Suministro de aire | Flujo 0.8m3/min |
| Presión de aire | ≥0.8MPa |
| Dimensión total | 1100*950*1630m m |
Borde vertical elegante que suprime la máquina LJCM2545
Característica principal
• Acceso de cristal bidireccional
• Automáticamente tamaño de la medida
• Automáticamente distinguir la superficie baja-e
• La cabeza puede ser 360° girado
• Dispositivo automático seguro y completo
• Sistema de control del PLC, interfaz de la pantalla táctil
• Seis sistemas de control de los servos
• La eliminación del borde es ajustable
• El sistema de control inteligente, puede reconocer el procesamiento por lotes
Datos técnicos
| Tamaño de proceso de cristal máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 1. 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 3.35KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
