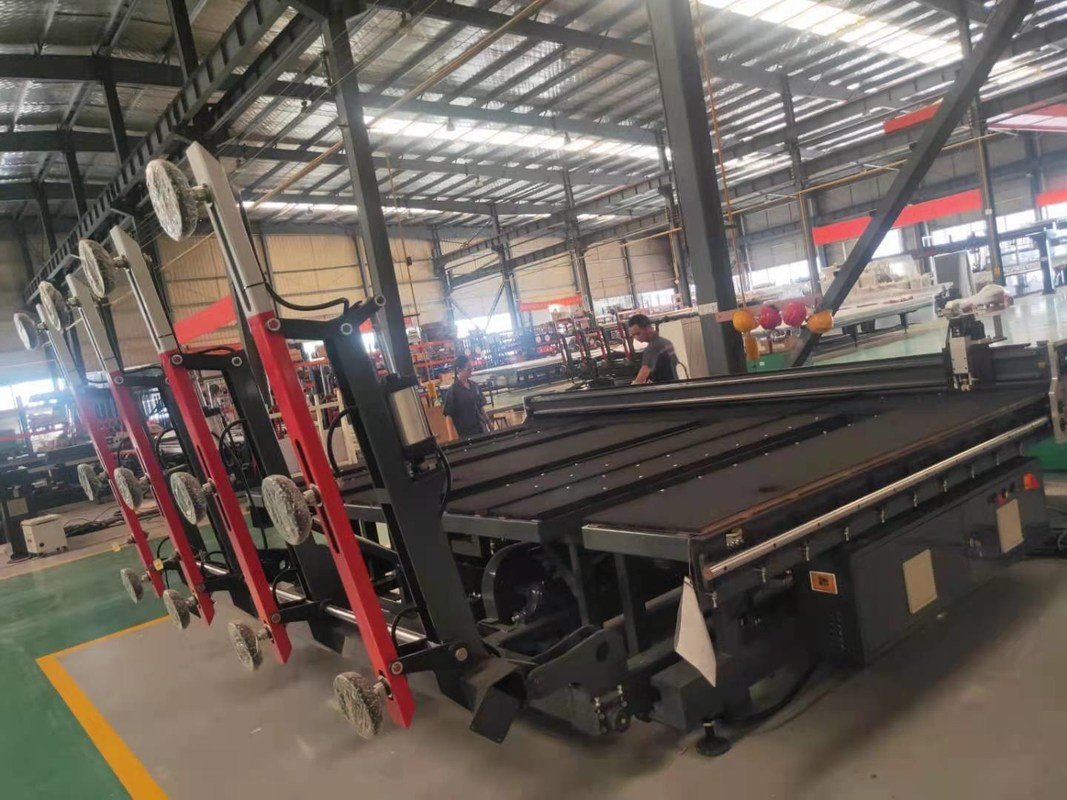

Densamente máquina automática del corte del vidrio de 2-25 milímetro para el proceso doble de cristal aislador del vidrio

Uso del producto

Vidrio constructivo, vidrio automotriz, vidrio del arte, pedazo redondo de vidrio, vidrio decorativo, vidrio del armario, vidrio revestido, vidrio del dispositivo, vidrio del cuarto de baño, vidrio de la artesanía de las lentes, vidrio solar, utensilios y dispositivos de la cocina, vidrio del espejo del encanto, etc.

Introducción de la producción

La pequeña huella, no sólo conveniente para la fábrica, pero también conveniente para las operaciones de la tienda, el corte linear y el corte formado en uno, operación de comando teledirigida, una máquina determinada con las 3 funciones de la máquina, puede substituir la línea automática costosa del corte del vidrio, reduciendo el uso del coste completo del equipo, él es la mejor opción de las empresas de proceso de cristal.

Características principales

1)2520L fijó automáticamente cargar de cristal de la hoja, cortando automáticamente, automáticamente rompiendo pedazos, flotando en uno, y libre a caminar con el comando teledirigido en el área de la fábrica.

2)Adopte el software de la optimización de la importación reduce la pérdida del vidrio!.

3)Con la corrección automática. Para asegurar cortar exactitud.

4)corte Especial-formado: el equipo se puede utilizar para cortar automáticamente cualquier línea recta, raya vertical o contorno en la alta precisión.

5)Interfaz inglés de la operación (del chino): El diálogo antropomecánico adopta el menú inglés completo (del chino).

Aire-flotado rompiendo la tabla para el corte del vidrio

Se compone principalmente de cuatro porciones: mecanismo del marco, mecanismo que parte, sistema de control neumático y sistema de control eléctrico. * tamaño de la hoja: Tamaño mínimo: 1500 *1200mm (solo cargamento lateral) * tamaño cargado máximo: 2600 x 2000 milímetros * grueso de cristal de la hoja: 3 ~ 19m m * profundidad de trabajo de la absorción: 700 milímetros * velocidad que camina de X-AXIS: velocidad que camina de 5-25m/min (ajustable) * Y-AXIS: 8-12 transportación de m/min (ajustable) * de velocidad: (ajustable) * número 5-25m/min de armas del tirón: 8 armas (cargamento lateral doble) * número de solos lechones del brazo: tres * tipo cargado: Lado doble que carga * ciclo de trabajo: 45S (15S para cada posición adicional) * fuente de alimentación de la instalación: AC380V/50HZ (las circunstancias especiales se pueden ajustar según requisitos de cliente) * poder del total de la instalación: 5-10 kilovatios * aire comprimido: 0.6-0.8 Mpa; * vacío: -50-99 Kpa (ajustable según el grueso de cristal) * altura de la tabla de trabajo: 900 + 20m m * tamaño de la máquina: 4650 x 2980 x 900m m

Máquina completamente automática del corte del vidrio del CNC

Su principio de trabajo es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en los movimientos del tenedor del cortador a lo largo de direcciones de X y de Y respectivamente por el control de programa, cutc la hoja. El regulador del movimiento del CNC se utiliza en el elemento de control de la máquina, y el motor servo avanzado de la CA se utiliza en la partición de la impulsión * tamaño máximo: 2600*2000m m * grueso: 3~19m m * cortar exactitud: ±15 * cortar exactitud del vidrio especial-formado: ±20 * cortar velocidad: 0-200m/min * transportación de velocidad: 0-25m/min * tamaño de la máquina: 9600X2800X900±20m m * altura de la tabla de trabajo: 900mm±20m m * peso: 2600kg * poder total del equipo: 5-8kw

Tabla de carga de cristal completamente automática

Se utiliza principalmente para el cargamento de cristal automático. Después de poner el vidrio en la posición señalada y de dar la señal del cargamento, el brazo grande da vuelta para arriba a cerca de 95 grados a través del mecanismo del vuelco, y la máquina entera comienza a moverse adelante. Cuando el dispositivo de la inducción en la arma ligera toca el vidrio, la máquina entera para el caminar y el vidrio es chupado por la ventosa a través del sistema del vacío sobre el vidrio, el motor de elevación de la arma ligera levanta el vidrio hacia arriba y al revés cerca de 80 milímetros. Los retratamientos del motor que caminan y el brazo grande cae abajo. Cuando el brazo del bing existe, la ventosa debajo del vidrio comienza a soplar. Cuando cae la arma ligera abajo, las caídas de cristal en la rueda del transportador. Finalmente, el vidrio es transportado a la tabla que corta por la rueda del transportador. * fractura de la barra: 1+1 tipo * tamaño de la tabla: 9600x2800x900m m * grueso de cristal: 3-19m m * poder: 4kw * altura de la tabla: 900 + 20m m
