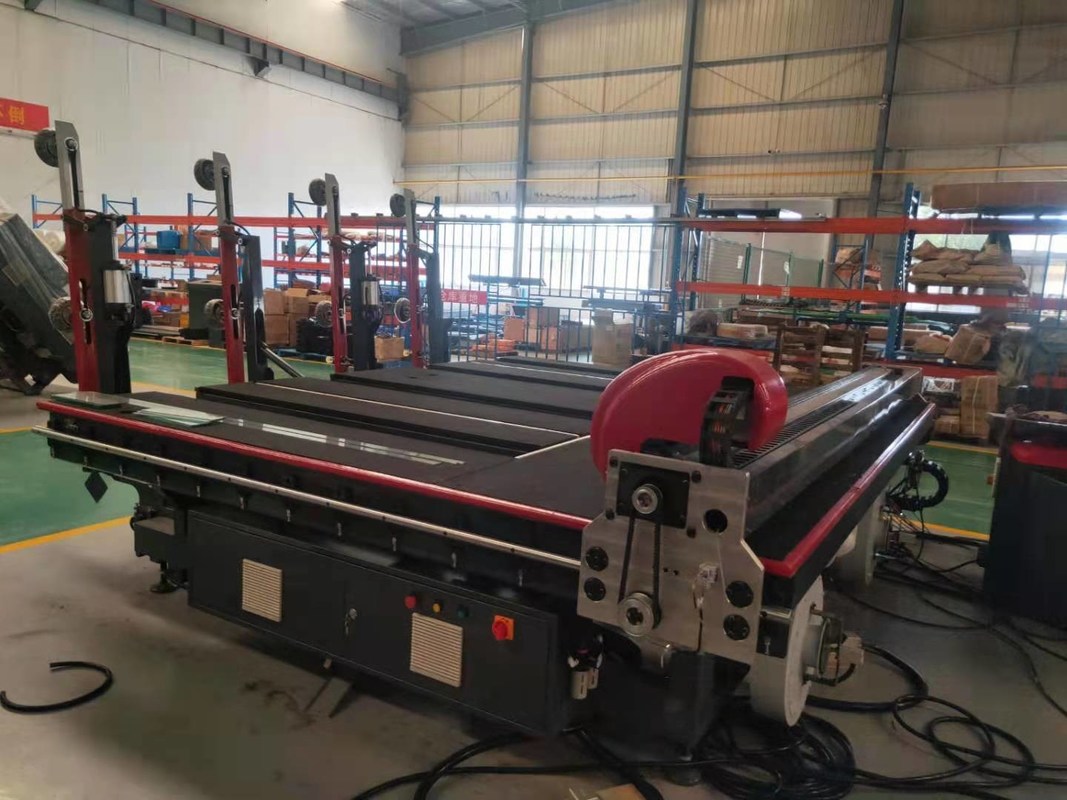

4200mm*2800m m todos en brazos integrados de un cuadro tres del corte del vidrio

brazos automáticos grandes todos del CNC de 4200mm*2800m m tres en uno

Tabla integrada del corte del vidrio de la máquina del corte del vidrio

Breve introducción

Este sistema de equipo es el último desarrollo, que está incluyendo el cargamento, tomando el corte de cristal, recto, el corte de forma, la flotación de aire, la fractura, automáticamente el movimiento y el paseo (alrededor), teledirigido. Es actualmente el sistema automático más avanzado del corte del vidrio, en vez de la línea automática tradicional del corte del vidrio (tabla de cargamento, cortadora, rompiendo la tabla). Es perceptiblemente reducir la intensidad de trabajo de trabajadores, con la operación conveniente, inversión baja y las ventajas de la ventaja, reduciendo grandemente el coste, es la mejor opción para la empresa pequeña y media.

Características

el sistema 1.Innovative es el único puede garantizar que uniformidad perfecta y calidad constante de todas las máquinas se están construyendo que y cada piezas de máquinas pueden ser fáciles de substituir si es necesario, incluso la superficie sentida de la tabla.

el panel 2.Control con el ordenador independiente incorporado, el paquete del software con el programa de optimización desarrollado en sistemas polivalente, el interfaz gráfico del usuario para el manejo de la supervisión del ciclo y de la máquina de corte, superficie inclinable hidráulica, amortiguador de aire, ventilador para el movimiento de la hoja en la superficie.

3.Famous importó componentes eléctricos o las marcas nacionales confiables para hacer la altas precisión y estabilidad que cortan, pueden resolver toda clase de formas del corte del vidrio.

inyección y funciones constantes automáticas de la regulación de presión, modo eficaz del aceite 4.Automatic de asegurar la estabilidad del corte y del efecto el cortar. Simples, fácil manejar, no hay requisitos especiales para los operadores, entrenamiento fácil de comenzar, los trabajadores no calificados actuarla también.

5.Safety de la presencia de cristal:
El sensor automático se coloca en el cabezal cortador, para parar la máquina en caso de la falta de hojas de cristal.

las ruedas del cortador 6.imported y la determinación de la fuente de alimentación del voltaje de tool.stable, software que cortaba inglés, instrucción, AUTOCAD diseñaron el gráfico y la figura, todo el corte es completamente control del CNC.

Parámetros técnicos

1. El grueso que corta: 2-19m m

2. La exactitud que corta: Paralelismo: ≤±0.15mm/m

3. La velocidad que corta: 150m/minute (puede ser ajustable)

4. El tamaño del esquema: 4500*3500*900m m;

5. El tamaño que corta máximo: 4200*2800m m

6. Sistema de transmisión: El X, Y, Z AXIS se equipa del motor confiable.

7. El bloque del cortador: Adopta neumático y la primavera al mismo tiempo. el tenedor del cortador puede girar por 360°degree, y cortar el vidrio hacia arriba y hacia abajo. (Puede cortar cualquier forma)

8. El método de la fuente de engrase: Engrase auto.

9. El dispositivo del transporte: Adopta el dispositivo de flotación que hace conveniente mover el vidrio de hoja.

Mecánico

1. El tablero de la mesa: El smoothness≤±0.2mm/m

2. Atormente/las guías: Importado de Japón y de Suiza.

3. Torrecilla: Utiliza la presión neumática y la presión de la primavera al mismo tiempo para hacer el corte el mejor.

Eléctrico

1. Ha actuado directamente por la PC y adopta Microsoft Windows.

2. Voltaje: 380v/50Hz o 220v/60Hz.
