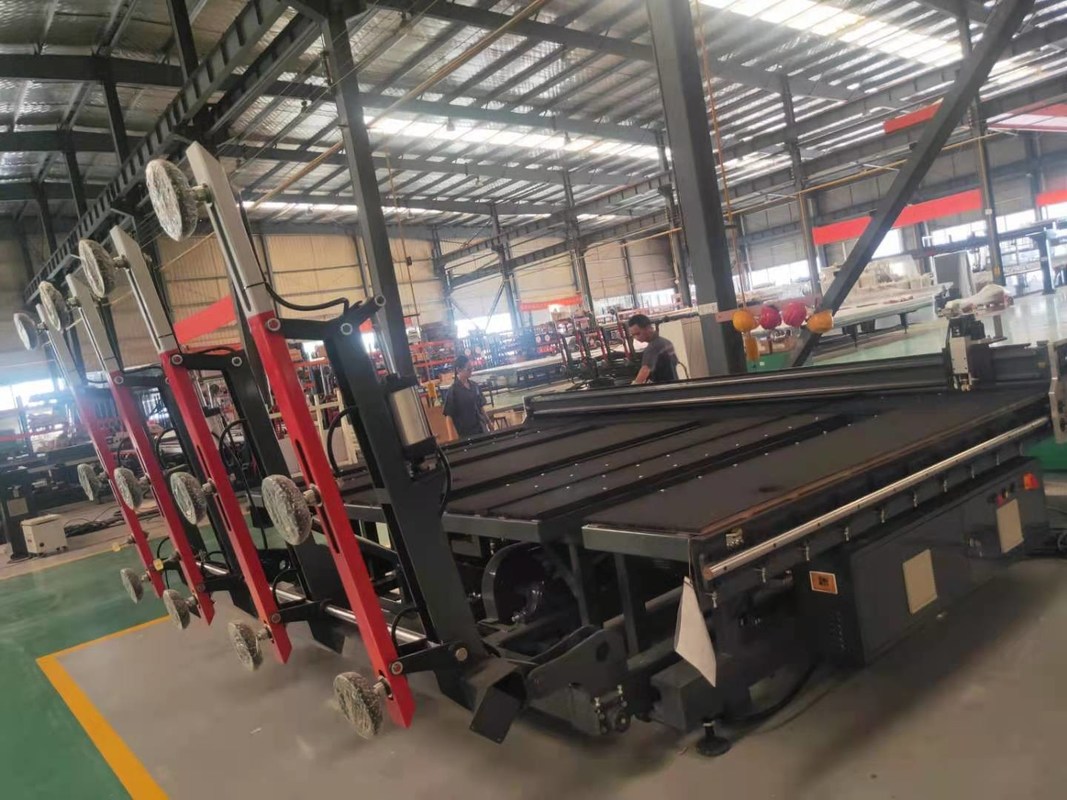

Cadena de producción automática de máquina del corte del vidrio de la máquina del corte del vidrio del CNC
para la fabricación de la ventana en venta
Ventajas y ventajas
* automáticamente vidrio de la carga en la tabla
* corte rápido del CNC
* flotador del aire en la máquina
* con la tabla de fractura de cristal
* para la diversa forma del corte del vidrio
* el tamaño de la máquina puede ser modificado para requisitos particulares
Línea automática completa de la máquina del corte del vidrio
Con 4 brazos de cargamento para cargar el vidrio automáticamente (solo lado o lado doble)
Cada los brazos tienen lechones 3pcs
Control informático de la PC, interfaz del Microsoft Windows
Interfaz chino e inglés estándar
Regulador: América GALI
Estante/engranaje: Japón KHK
Rueda del cortador/abrazadera de rueda: Bélgica
Piezas eléctricas de la baja tensión: Schneider (Francia)
Optimice el software
Tabla del flotador del aire para el movimiento fácil
Especificación de la máquina:
Cargamento de cristal:
Tamaño de la máquina: 4400mm*3120m m
tamaño cargado máximo: 4200*3000m m
Grueso de cristal cargado: 3~19m m
El tiempo de cargamento más rápido del ciclo: 40~50S
Profundidad cargada máxima: 700m m
Peso de carga máximo: 900KG
Solas barras de cargamento del lado (lado doble): 4 brazos
Los lechones en cada uno arman: 3 PC
Poder de la instalación: 8KW
Compresor de aire: 0.3Mpa
Presión del vacío: - 70~90Kpa (ajuste por el grueso de cristal)
Corte del vidrio:
Tamaño de la máquina: 5200mm*3540m m
Disposición máxima del vidrio que corta: 4200*2800m m
Altura de la tabla de funcionamiento: 900±50m m
Grueso de cristal: 3~19m m
Paralelo linear: ≤±0.20mm/m
Exactitud diagonal: ≤±0.25mm/m (la exactitud antedicha es baja sobre el vidrio antes de romper)
Cortar velocidad del puente: 0~280m/min (puede ser ajustado)
Cortar la aceleración del puente: ≥3.0m/s2
Velocidad del cabezal cortador: ≥150m/min
Aceleración del cabezal cortador: ≥6.0m/s2
Cabezal cortador que coloca error de la exactitud: ≤±0.15mm
Poder total de la máquina: 8KW
Compresor de aire: 0.6MPA
Fractura del vidrio:
Tamaño de la máquina: 4200mm*2800m m
Fractura de barras: 1+2
Función del flotador del aire, tablero del MDF
Poder: 6.6kw
Función multi del contrl del empujador del punto, conveniente y relaiable
| Artículo. |
| Voltaje entrado |
fases de 380V/50Hz~60Hz /3 |
| Poder |
14KW |
| Presión de aire |
0.4-0.8 Mpa |
| Cortar velocidad |
0-210m/min |
| Cantidad del lechón |
9 pedazos (lechón 3 para cada brazo) |
| Tiempo de cargamento |
20-50s |
| Presión del vacío |
-70~-90kpa (puede ser ajustado según el grueso de cristal) |
| Proceso de grueso |
2.5-19m m |
| Etiqueta automática (sí/no) |
sí |
| Control de mudanza cargado |
Teledirigido |
| Chupar el peso de carga |
500kgs |
| Cortar tamaño |
4200x2600m m |
| Tamaño total |
4600*3250*1500m m |
| Fractura de tamaño de la tabla |
4300*2700*900m m |
| Altura de la tabla de funcionamiento |
900m m |
| Peso |
4900kg |
Garantía y servicio:
garantía de 1 año para la máquina
Servicio del tiempo de la vida disponible para las piezas y los malfuncionamientos
24 horas en la línea servicio
Vídeo de trabajo y vídeo de la instalación avaible
Proporcione el manual inglés de la operación
Instalación y servicio trainning
Término y envío del pago:
Por T/T, depósito del 30%, balanza pagada antes de entrega
Entrega de la máquina después de la producción de 30 días.
El cargamento de la máquina en envase o el envío por el cargo de LCL es permiso
El agente de envío será oferta si usted requirió
