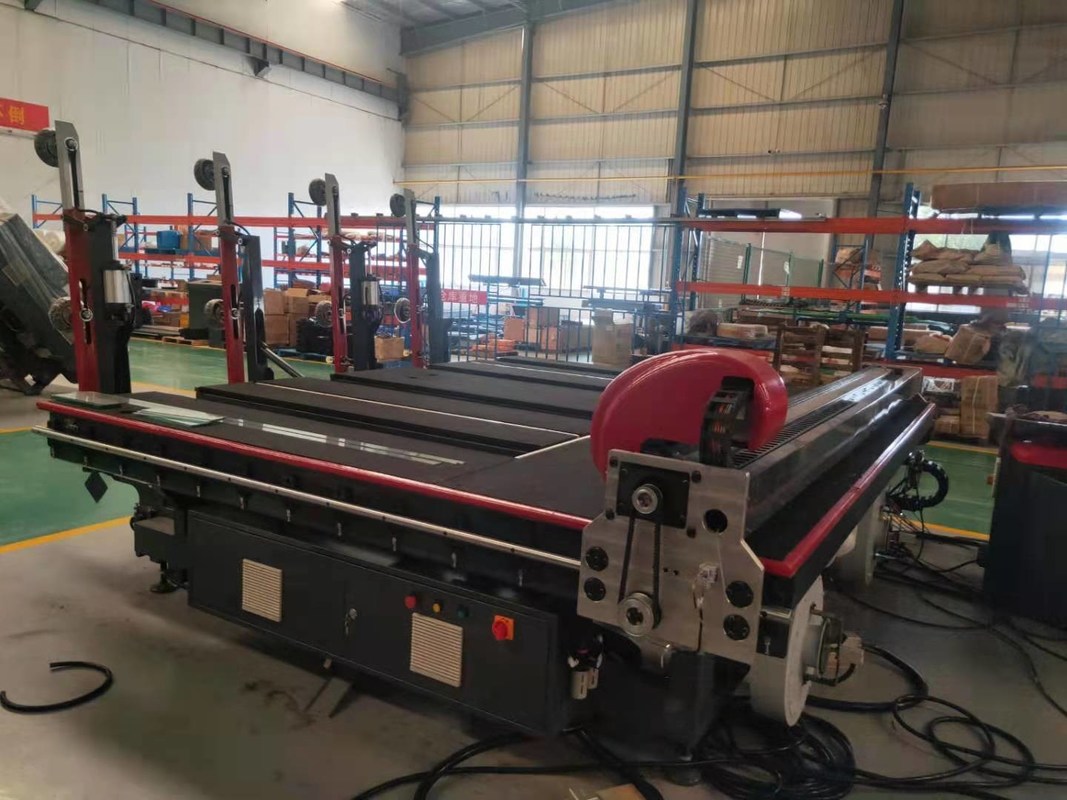

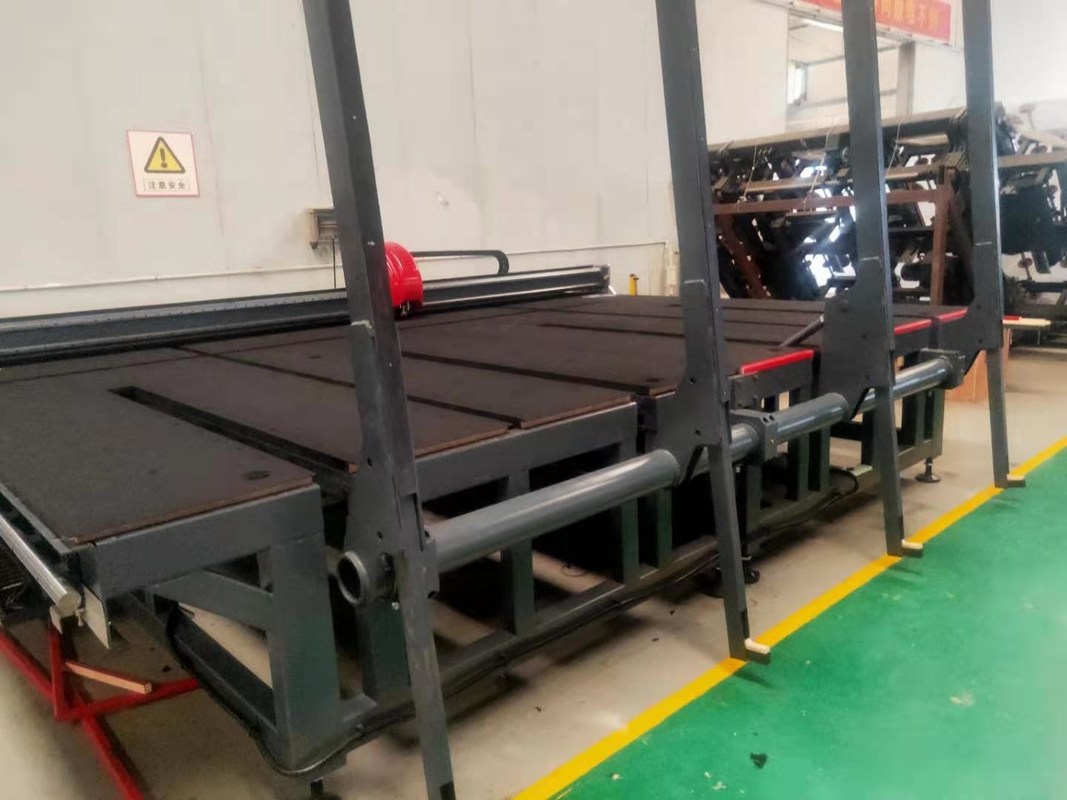

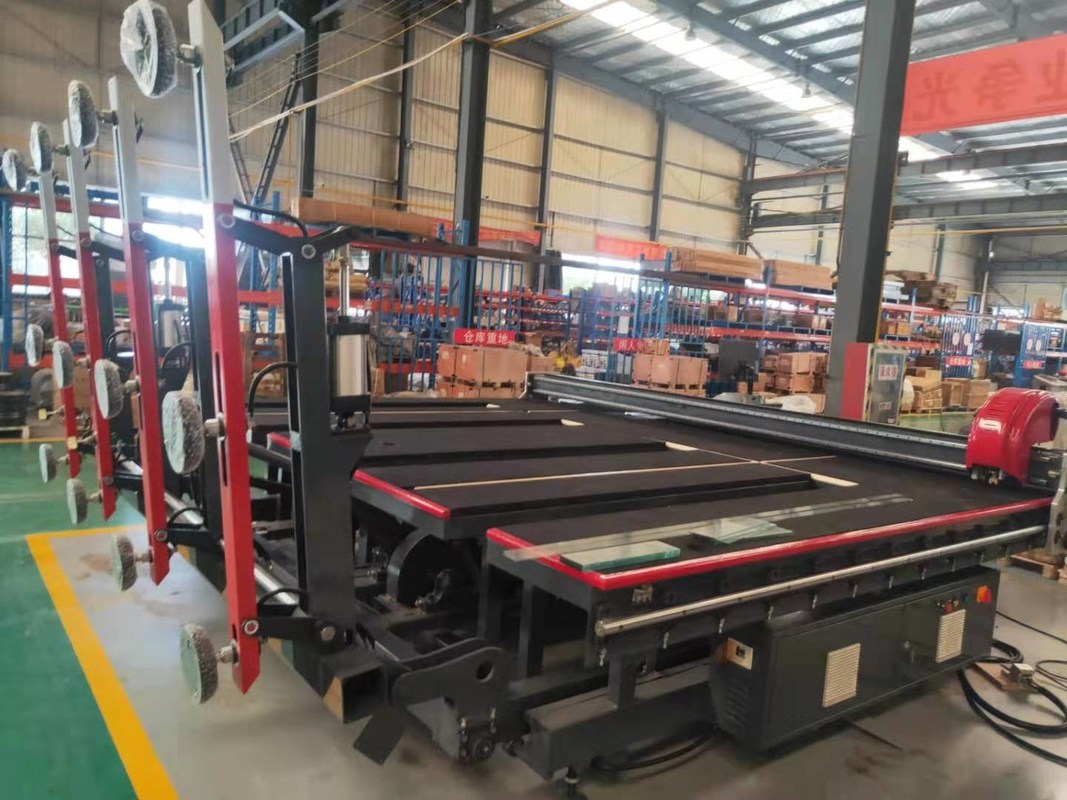

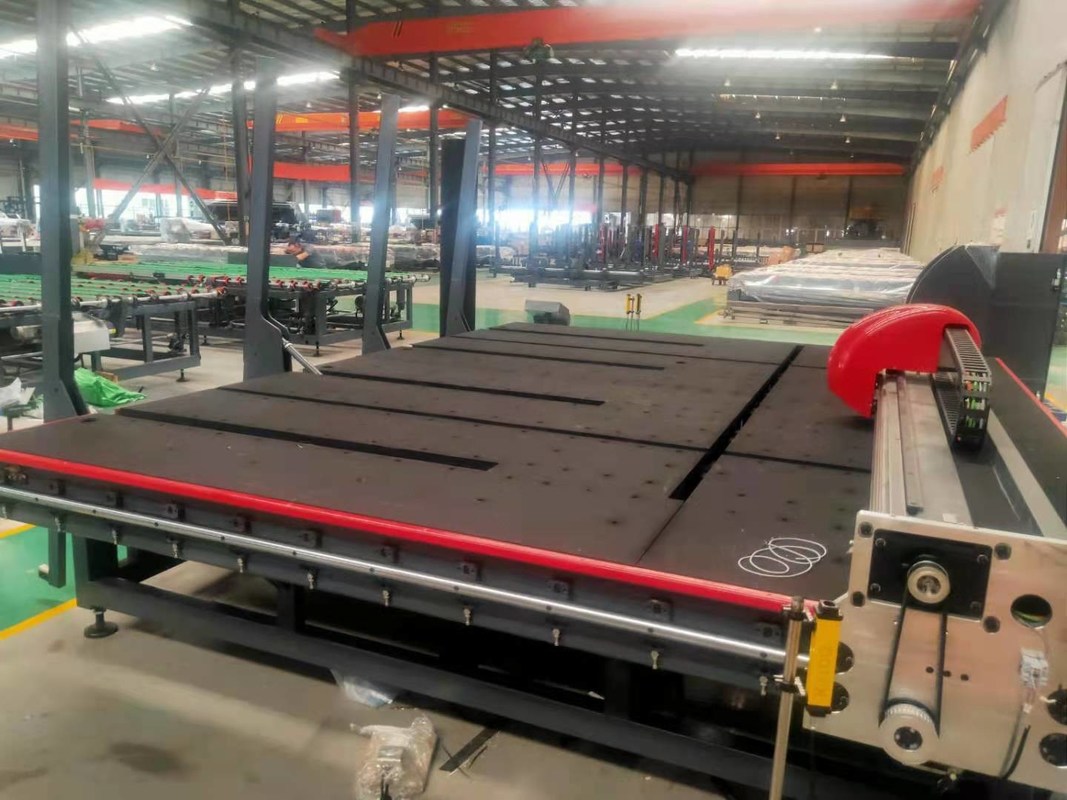

Ventana que fabrica la tabla de Automatic Glass Cutting del regulador del PLC

Máquina del corte del vidrio del CNC/tabla del corte del vidrio para la fabricación de la ventana en venta

Breve introducción de línea automática del corte del vidrio

El plan total del proyecto: La línea automática del corte del vidrio del CNC se compone de la tabla de carga automática, tabla que corta automática y aire-se flota rompiendo la tabla. La línea automática del corte del vidrio se utiliza principalmente en el proceso del vidrio plano, que puede cargar rápidamente y exactamente las hojas, para cortar el vidrio rectilíneo, especial-formado y las hojas de fractura mecánicas aire-flotadas. El flujo de trabajo es como sigue: La tabla de cargamento utiliza volumen de ventas mecánico, a través de la ventosa del vacío que lleva la hoja de cristal del estante, puesto en el suelo la tabla de carga. El vidrio se transporta a la tabla que corta a través del rodillo en la tabla de carga y la banda transportadora en la tabla que corta. El tenedor del cortador en el haz que corta de la cortadora conduce el cortador para moverse en la velocidad en la dirección de X y la dirección de Y por el motor servo. Usando la rotación del motor de Z-AXIS para controlar la trayectoria de la tangente de la herramienta. Al mismo tiempo, la presión del cortador y la profundidad del cortador son controladas por cantidad análoga, y las cuatro hachas se actúan simultáneamente para cortar. Cuando se acaba el corte, la hoja de cristal se envía a la tabla de fractura aire-flotada para romperse a través del amortiguador de aire formado por la banda transportadora y la tabla de fractura.

Configuración mecánica:

Cadena del piñón del tirón: la desgaste-resistencia de la alta precisión reforzó;

Transportación de los rodillos: Material de la PU;

Ventosa del vacío: Material de goma de Nitril (estructura doble de la adsorción);

Reductor del tirón: Bangfeili/zhongyan

Reductor de los aixs de X y de Y: Bangfeili/zhongyan

Transportación del reductor: Bangfeili/zhongyan

Reductor de elevación del lechón: Sankai/zhongyan

Bomba de vacío: Jiuxin

Configuración del aparato eléctrico:

1. Regulador del PLC: Delta;

2. Convertidor de frecuencia: Delta;

3. Pantalla táctil: Delta;

4. Interruptor del contactor: Schneider;

5. Disyuntor: Chint;

6. Fuente de alimentación que cambia: Delta;

7. Transformadores del control: Chint;

8. Electroválvula principal: Airtac;

9. Interruptor fotoeléctrico: Guangchuan/puruide/aotongmike;

10. Interruptor de proximidad: Guangchuan/puruide/aotongmike.
