Datos del producto:
|
| Nombre de la máquina: | Máquina baja-e de la eliminación de la película de cristal | VIDRIO DE LOW-E: | off-line/en línea |
|---|---|---|---|
| Tamaño máximo: | 2500*4000 | Muelas abrasivas: | 8 10 12 normalmente |
| Garantía: | 1 año | Usando: | Conecte la línea de IG |
| Alta luz: | Máquina de la eliminación del borde de la película de vidrio de E,Máquina serva de la eliminación del borde de la película,Máquina baja de la eliminación de la película de cristal de E |
||

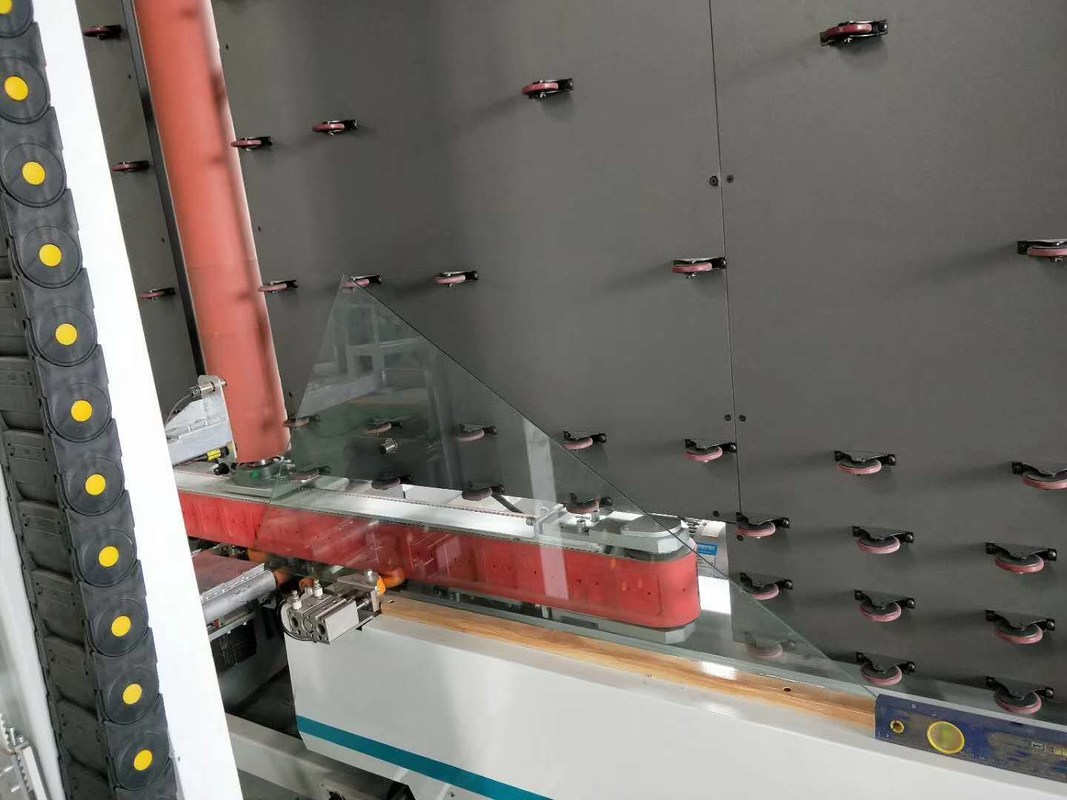

Máquina baja-e vertical automática de la eliminación del borde de la película de cristal con control de motor servo
El borde vertical que suprime la máquina LJCM2545can esté conectado con la cadena de producción de cristal aislador y es el equipo necesario en el proceso hueco del vidrio. La velocidad de la transmisión y el pulido son ajustables, y la máquina se equipa del sistema de limpieza automático. El dispositivo tiene una pequeña huella, eficacia alta, funcionamiento confiable, mantenimiento fácil y así sucesivamente.
Parámetros de la máquina:
| Fuente de alimentación | Voltaje (V) | 380V |
| Hertz (herzios) | 50 | |
| Poder total | kilovatio | 3,35 |
| Velocidad de la transmisión | m/min | 2~29 |
| Velocidad del final del borde | m/min | 2~29 |
| Grueso de cristal | milímetro | 3~19 |
| Anchura del final del borde | milímetro | 10~150 |
| Diámetro de la muela abrasiva | milímetro | 200 |
| Anchura de la muela abrasiva | milímetro | 10,12,15 |
| Velocidad de la muela abrasiva | r/min | 0~3000 |
| El tamaño de cristal más pequeño | milímetro | 350×500 |
| El tamaño de cristal más grande | milímetro | 2500×4500 |
| Altura del rodillo del transportador | milímetro | 500 |
| Consumo del aire total | L/ minuto | 100 |
| Peso total | kilogramo | ≈3700 |
| Dimensiones | L×W×H (milímetro) | 8000×2500×3400 |
El borde vertical que suprime la máquina LJCM2545 se compone del rodillo, columna, transmisión, calibración de la muela abrasiva y sistema las instituciones del vestido, el sistema de gas, y del vacío de succión.
El borde que suprimía la máquina LJCM2545is inclinó la estructura vertical, con el tablero trasero de MDF y de estante plegable, así que es fácil transportar. Todo el diseño mecánico incluyendo la transmisión, la columna y el lechón del vacío son control de motor servo usado. La velocidad de transferencia de la correa dentada se puede ajustar según las necesidades, el vidrio puede correr en la velocidad apropiada estable.
Característica principal
• Acceso de cristal bidireccional
• Suprima el vidrio bajo-e de plata doble y triple
• Automáticamente tamaño de cristal de la medida
• Automáticamente distinguir la superficie baja-e
• La eliminación del borde es ajustable
• La cabeza puede ser 360° girado
• Dispositivo automático seguro y completo
• Sistema de control del PLC, interfaz de la pantalla táctil
• Seis sistemas de control de los servos
• El sistema de control inteligente, puede reconocer el procesamiento por lotes
Datos técnicos
| Tamaño de proceso de cristal máximo | 2500*4500m m |
| Tamaño de proceso de cristal mínimo | 400*280m m |
| Grueso de cristal | 3-15m m |
| Diámetro de la muela abrasiva | 200m m |
| Altura del transportador | 500m m |
| Borde que suprime anchura | 10-50m m |
| Velocidad de la transmisión | 29m/min |
| Borde que suprime velocidad | 2-29m/min |
| Anchura de la rueda abrasiva | 10/12/15 milímetro |
| Grueso de cristal | 3 - 15m m |
| Velocidad de la muela abrasiva | 0~3000r/min |
| Consumo del aire total | 100L/ minuto |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50Hz 15KW |
| Dimensión | Dimensiones: 9700×2500×3400m m |
| Peso total | 3700KG |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Taiwán | TAIDA |
| PLC | Taiwán | TAIDA |
| Componente neumático | Taiwán | AAIRTAC |
| Electricidad de la presión baja | Alemania | SIEMENS |
| Disyuntor | Alemania | SIEMENS |
| Interruptor del sensor | Corea | AUTONICS |
| Interruptor del acercamiento | Corea | AUTONICS |
| Interruptor de límite | Taiwán | TIENDA |
| Conector | Alemania | SIEMENS |
| Convertidor de frecuencia | Francia | SCHNEIDER |
| Botón principal | Francia | SCHNEIDER |
| Retransmisión intermedia | Japón | OMRON |
