Datos del producto:
|
| Nombre de la producción: | Línea de transformación aislador del vidrio | Tamaño de cristal máximo: | 2500mm*3500m m |
|---|---|---|---|
| Tamaño de cristal mínimo: | 400mm*280m m | Grueso de cristal: | 3 - 15m m |
| Lavadora: | Acero inoxidable | Prensa de planchar: | Puntos ajustables |
| Garantía: | 1 año | marca: | Vidrio de Lijiang |
| Alta luz: | Máquina de cristal vertical de la doble vidriera,máquina de cristal de la doble vidriera de 3m m |
||
Cadena de producción de cristal vertical de la doble vidriera con la función opcional de relleno del gas del argón
Los detalles introducen del LJBZ2535G
La línea de transformación de cristal aislador de relleno del gas del argón tiene 7 secciones totalmente:
sección de 01 transferencias;
lavadora 02;
sección de 03 descargas;
04 inspección y sección de la instalación;
sección de 05 transferencias;
06 que presionan y sección de relleno;
sección de 07 descargas.
• sección de 01 transferencias
Mecanismo de capa de la detección, detección automática de película baja-e off-line

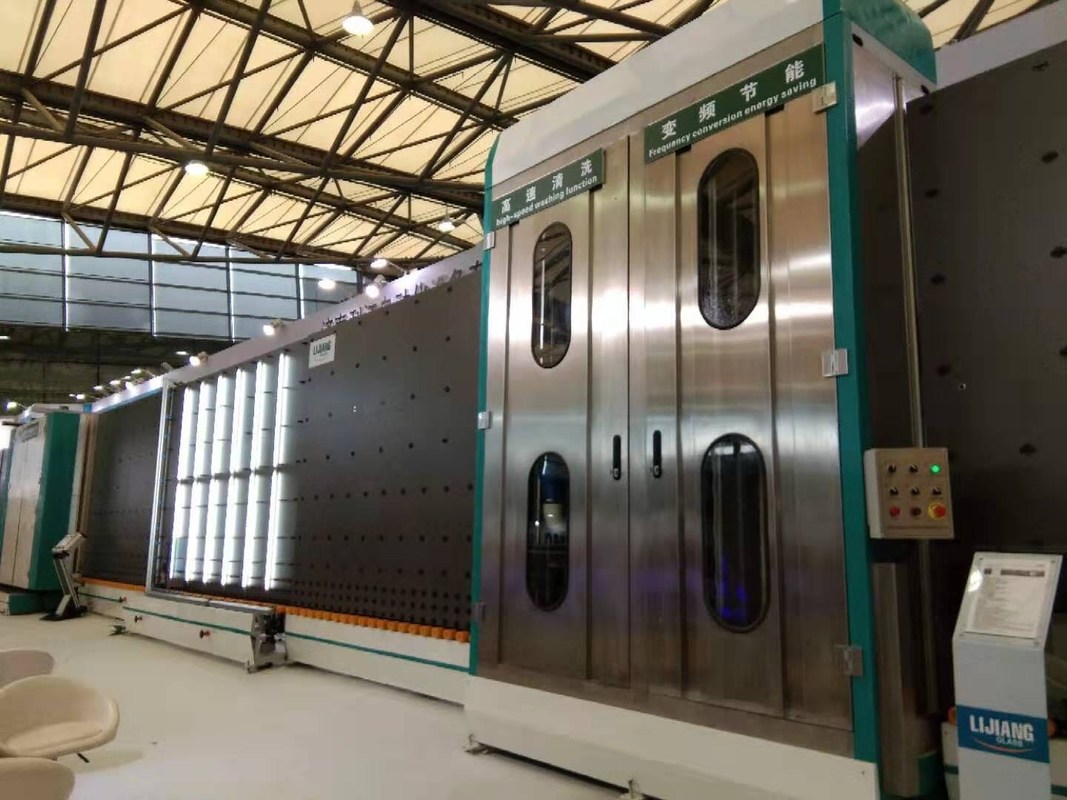

• lavadora 02
Característica principal:
• Usando 6 pedazos de cepillos suaves con el pelo suave de 0.1m m, puede lavar el vidrio bajo-e
• Prelavado (opcional)
• El nuevo cuchillo de aire utiliza el perfil de aluminio (cuchillo de aire del ornitorrinco), el tamaño del mercado de aire es ajustado por el pico de aluminio del pato del perfil. Esto puede reducir el número de tornillos de reglaje, se asegura de que cada tornillo no es flojo, y evita la resonancia del cuchillo de aire.
• El cuchillo de aire puede ajustar automáticamente la anchura del cuchillo de aire según el grueso
• La caja de la operación con la exhibición de la velocidad del lavado, puede exhibir exactamente la velocidad que se lava (los 8-10m)
• Control de la temperatura automática del tanque de agua, sistema del abastecimiento de agua
• Sistema europeo del silenciador
• Material de acero inoxidable
• sección de 03 descargas
• Vidrio del almacenamiento
• 04 inspección y sección de la instalación
La nueva estructura de esta sección se cambia a una estructura de elevación del haz en línea (haz doble). Es fácil examinar y limpiar el vidrio
• sección de 05 transferencias
• Medida automática del grueso de cristal. Puede ser utilizado según necesidades reales al trabajar.
• 06 que presionan y sección de relleno
La ventaja especial del tablero acuciante de cristal:
Característica principal:
• (2500mm*3500m m) el vidrio aislador Ultra-largo se puede comprimir dos veces
• Adopta la banda transportadora para transferir el vidrio, motor servo de las aplicaciones para presionar el vidrio
• La placa acuciante se puede abrir para el mantenimiento fácil
• Presionar al tablero con la estructura ajustable garantizar vida de servicio duradera
• Llene automáticamente el gas del argón del efecto de aislamiento significativo, un contenido más alto del argón
• Las zonas determinadas para llenar diverso tamaño del vidrio de método de aislamiento de la continuación reducen pérdida del argón
• Puede fijar valor del gas y mostrar el proceso del gas de relleno en la pantalla táctil
• Sensor que reacciona rápido para el control permanente del proceso del relleno del gas
• La concentración de gas puede alcanzar más el de 90%
• Ninguna necesidad a los agujeros de taladro en el marco del espaciador
• El gas estándar es gas del argón
• sección de 07 descargas
• Vidrio del almacenamiento
• Se puede conectar con la máquina el aislamiento
Datos técnicos
| Tamaño de cristal máximo | 2500mm*3500m m |
| Tamaño de cristal máximo para el gas de relleno | 2500mm*3200m m |
| Tamaño de cristal mínimo | 280mm*450m m |
| Grueso de cristal | 3-15m m |
| Grueso de cristal aislador | 60m m |
| Velocidad que se lava de cristal | 2-10m/min |
| Velocidad de cristal del transportador | 45m/min |
| Cepillos que se lavan | 3 pares de cepillos suaves con el pelo de 0.1m m |
| Abastecimiento de agua | Consumo de agua: conductividad 0.5t/h: los 40μs/cm |
| Suministro de aire | Flujo: 0.8m/min |
| Presión de aire | ≥0.8MPa |
| Poder total | 3P 380V 50HZ 40KW |
| Dimensión | 23500*3500*3700m m |
| Peso | 6500kg |
Parámetros eléctricos
| NOMBRE | ORIGEN | MARCA |
| Motor servo | Alemania | SIEMENS |
| PLC | Alemania | SIEMENS |
| Aparato eléctrico de la baja tensión | Alemania | SIEMENS |
| Convertidor de frecuencia | Alemania | SIEMENS |
| Motor de la transferencia | Taiwán | LINHAI |
| Motor del cepillo | Taiwán | LINHAI |
| Bomba de agua | China | LINGXIAO |
| Guía | Taiwán | HIWIN |
| Componentes neumáticos | Taiwán | AIRTAC |
| Indicador eléctrico | China | MIRAN |
| Interruptor fotoeléctrico | Alemania | ENFERMO |
| Interruptor micro | Taiwán | TIENDA |
| Botón y indicador luminoso | Francia | SCHNEIDER |
| pantalla táctil | Taiwán | WEINVIEW |
| Retransmisión intermedia | Japón | OMRON |
| Línea de IG con el gas que llena en línea | ||
Características principales de la línea rápida estupenda de IG
• Dos pedazos de IGU podrían ser presionados y el gas llenado en una vez tiempo, cada IGU podría llenar el gas del argón sobre el 90%
• Se puede mejor prevenir la parte el presionar a estar fuera de forma presionando dos pedazos de IGU en una vez tiempo. Puede alcanzar 27s para por cada uno el vidrio doble del 1m*1m, la mejora de eficacia del trabajo altamente
• Línea de transformación de alta velocidad de IG, hemos obtenido las derechas de patente en China en 2019
• Solucionar el problema de esperar el trabajo en el robot de aislamiento. Instalación de dos marcos del espaciador para dos IGU de un trabajador
• Tamaño de cristal automáticamente de medición y etiquetado (el etiquetado puede ser permitido antes de presionar y después de presionar) con el sistema del ERP (opcional)
• De pieza de la transferencia a presionar la parte, se divide cada parte
• Conveniente para la producción en masa en una fábrica. Velocidad ultrarrápida
