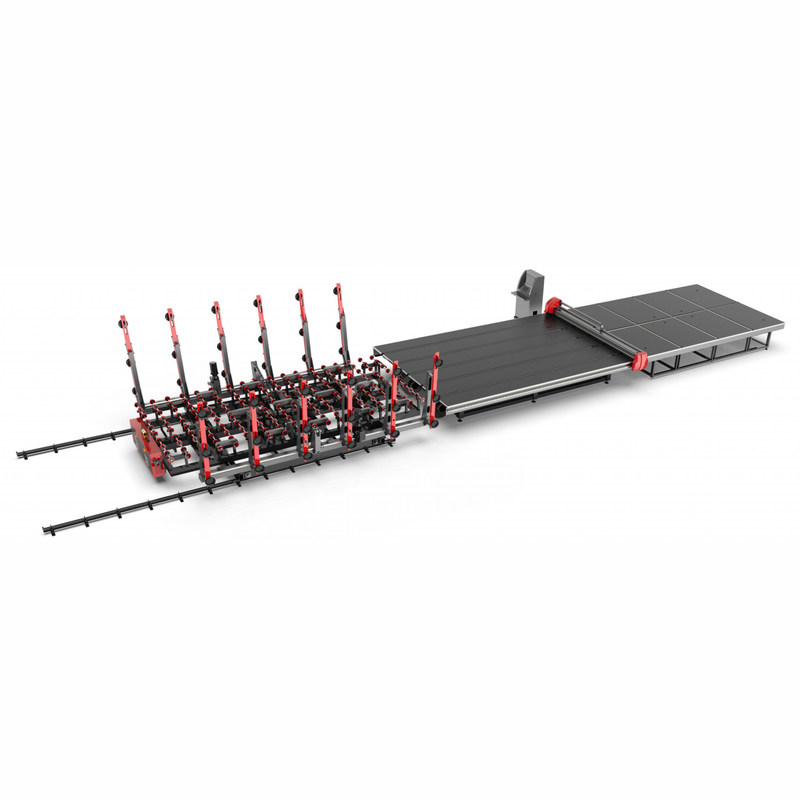

Máquina industrial del corte del vidrio usada para la maquinaria de proceso profunda de cristal

composición 1.Equipment:

Tabla automática del corte del vidrio: Consiste en el mecanismo del chasis, mecanismo de la mesa de trabajo, mecanismo del haz, mecanismo del cuchillo de corte, transportando el mecanismo, la exploración fotoeléctrica colocando el mecanismo y el sistema de control eléctrico.

2.Description de la máquina del corte del vidrio del CNC
El principio de funcionamiento de la máquina del cortador de cristal del CNC es transportar el cristal tallado transportando la correa a la mesa de trabajo, entró automáticamente la posición del vidrio a través de sistema de la exploración fotoeléctrica, y entonces el cabezal cortador con la rueda de diamante en el tenedor del cortador se mueve a lo largo de direcciones de X y de Y respectivamente por el control de programa, cutc la hoja. La CA avanzada que el motor servo se utiliza en la pieza de la impulsión, regulador del movimiento del CNC se utiliza en el elemento de control de la máquina.

características 3.Main

1, motor servo de Ankawa del japonés avanzado se utiliza en la parte de conducción, que hace el equipo confiable, error pequeño y eficiente.
2, con el análisis del software profesional de la estructura, el equipo asegura la estabilidad, equilibrio dinámico, fuerza mecánica para alcanzar la mayoría del complemento perfecto, y se asegura de que la estructura de la tabla no está deformada.
3, el dispositivo tiene una función de reset dominante. Puede terminar todas las preparaciones antes de comenzar automáticamente haciendo clic en la pantalla táctil, que mejora grandemente la eficacia del trabajo.
la válvula electromagnética proporcional de 4Japanese SMC se utiliza para cortar el arroz. La presión se ajusta automáticamente según el grueso de cristal. La cabeza de cortador gira 360 grados, y el cortador superior y más bajo del buffering corta (cualquier línea recta y toda clase de vidrio formado especial se pueden cortar exactamente).
5, el material del chasis es soldado con autógena y formado por el acero estándar nacional del puente de la sección manganeso-que contiene (Q345A) después del tratamiento de envejecimiento. Las propiedades mecánicas, la plasticidad y las propiedades de soldadura completas de esta clase de acero son buenas. El marco se procesa en conjunto, y la estabilidad y la exactitud del equipo son mejoradas grandemente moderando el tratamiento del envejecimiento para asegurar la estabilidad del producto. Después de proceso especial del retiro del moho, se quita la capa de los puntos y del óxido del moho de la superficie. La capa superior se rocía con la cartilla de epoxy de alto grado y la capa superior se rocía con la pintura de alto grado del automóvil.
5, arreglo razonable de cables y tubos de gas integrales y lacre completo
6, guía linear silenciosa de alta velocidad se adopta para el carril de guía, que tiene alta exactitud del corte y de poco ruido.
7, dispositivo del transportador, dispositivo de transmisión automática, convenientes síncronos para que transmisión de cristal, regulación de la velocidad de la conversión de frecuencia, estable y fácil superiores y más bajos optimicen la velocidad de la transmisión
8, la cabeza del cuchillo se equipa de la función de la protección del cuchillo. Si las caídas de la cabeza del cuchillo fuera del hueco de cristal o de cristal, el programa para automáticamente, con eficacia previniendo daño a las piezas y al vidrio.
9, impulsión de alta velocidad del motor doble (servo grande de Yaskawa de la inercia) asegura velocidad y facilidad del corte
11, función de la remuneración, remuneración de la excentricidad de la herramienta, remuneración de la liquidación, remuneración de la echada
12, dispositivo de colocación, sistema de colocación de la exploración fotoeléctrica

parámetro 4.Technical

parte 5.Software

1) Toda clase de protección: incluyendo límite suave y duro, el límite de la presión del cortador, parada de emergencia externa controla y así sucesivamente.
2) El interfaz antropomecánico es simple y abundante, el ajuste del parámetro es simple, los parámetros que necesitan ser modificados por los operadores son menos, simples e intuitivos, y los requisitos para los operadores son bajos.
3) Ayuna la velocidad corriente, buen funcionamiento, alta exactitud de control, estructura de regulador modular;
4) Canalice el modo del corte, modo de colocación fotoeléctrico del corte y el modo directo del corte se fija libremente con opciones. El modo automático del corte y el modo de operación de aire se pueden cambiar en cualquier momento durante el proceso.
5) La jerarquización gráfica que programaba, selecto de la biblioteca especial-formado de la biblioteca, fijó los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;
6) Reciba una variedad de software estupendo de proceso del paquete de los documentos, fichero de AUTOCAD DXF, el sistema tiene sus propios gráficos que corrigen el software (exactamente lo mismo que el método que corrige de Paul);
7) Tiempo real que sigue y que exhibe de la trayectoria de proceso, grabación oportuno de coordenadas del movimiento, estado del eje, estado I/0, grabación automático de la diagnosis de falta y alarma;
8) Programación gráfica de la jerarquización de la biblioteca, seleccionando forma anormal de la biblioteca, fijando los parámetros relevantes, procesando cantidad, jerarquización automática, generando procesando trayectoria;
9) Termine el almacenamiento de la acción de cristal de la presión, una vez que la presión de corte de cada grueso de la especificación se entra y se ahorra, él puede ser invocado directamente;
10) La función de colocación fotoeléctrica, según el ángulo real de la posición y de desviación, ajusta automáticamente el corte;
11) Función de la remuneración: equipe la remuneración de la excentricidad, remuneración de la liquidación, remuneración de la echada;
12) La función de clasificación de los archivos de clase de DXF, incluyendo el punto más cercano, punto de entrada, o por los gráficos colorea opciones a la derecha, a la izquierda de clasificación y otras. Libere el interruptor entre el corte monofásico y el corte bidireccional se observa.
6.Configure

1. , Transporte principal de NSK: NSK;
2. , Vía guía: FUJUN;
3. , Estante/engranaje: RUIAN;
4. , Tablero de tabla: tablero de alta densidad impermeable;
5. , Tabla: Fieltro industrial importado;
6. , Rueda del cuchillo/tenedor: Jugador de bolos, Alemania;

Opti
composición 2.Equipment:
Tabla automática del corte: Consiste en el mecanismo del chasis, mecanismo del haz, mecanismo de la mesa de trabajo, mecanismo del cuchillo de corte, transportando el mecanismo, la exploración fotoeléctrica colocando el mecanismo y el sistema de control eléctrico.
