Datos del producto:
|
| Nombre: | dobladora del perfil | Sistema: | PLC de Siemens |
|---|---|---|---|
| velocidad: | 1M/20S | Anchura de aluminio del espaciador: | 6A-27A |
| Error del ángulo: | ≤±1 | Error dimensional: | ≤±0.5mm |
| Suministro de aire: | ≥0.65MPa | ||
| Alta luz: | Dobladora de la barra automática del PLC,dobladora de aluminio 27A |
||
Calidad automática de la dobladora de la barra de LJZW 2020A buena y alta eficacia de la producción
Uso
La dobladora del espaciador automático es un equipo especial para hacer los marcos de aluminio del vidrio aislador, que substituye la tecnología tradicional de la fabricación. Este equipo puede hacer una variedad de marcos de aluminio poligonales convexos por una tira de aluminio en una vez, así fortaleciendo la fuerza del bastidor de aluminio, haciendo el efecto del lacre del vidrio aislador mejor.
Tenemos el sistema suave especial que podría evitar 120m m para reducir la basura. Por ejemplo, si la longitud del escudete es 60m m, cuando el programa calcula el de ángulo recto, hay un escudete. Cuando usted comienza a doblar el marco rectangular, usted necesita en primer lugar transportar 120m m, después corta 120m m, y después camina en el pedal para doblar el marco, así que usted perderá 120m m.
Detalles del equipo
Adopte el systemThere del control del PLC de Siemens son servo de 4 Siemens, adoptan 12 sistemas de los estantes que podrían tamaños más diversos del almacenamiento de espaciadores. Utilice el servo de Siemens para cambiar diversos estantes.

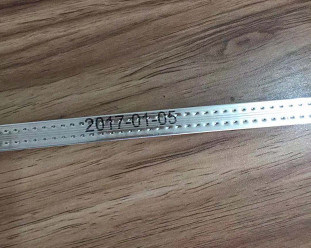

Corte y alimente automáticamente los espaciadores de aluminio, los marcos formados curva del espaciador continuouslyAutomatically evitan la esquina de conexión mientras que doblan y cortan. La máquina ase el espaciador del top en vez de asir el espaciador de la parte inferior, solucionando el problema de inversión pasado de moda. Usando la informática industrial que podría realizar el dibujo in situ de los trabajadores en el ordenador industrial y directamente el doblez de los gráficos exhaustos. El dispositivo especial de la mano de la máquina se utiliza para doblar el marco grande del espaciador
La función de entrada del USB, leyó el fichero etc del formato del sobresalir (opcional) conecta directamente con, sistema del ERP (opcional) puede doblar el espaciador de aluminio, Technoform, Alupro, Thermix, el espaciador caliente (Swisspacer) y el acero inoxidable (opcional) y así sucesivamente. Primero establezca la pieza de la nariz, ajustan el nivel. Entonces mueva el estante al extremo izquierdo de la sección de nariz, una distancia de 40-50m m. Conecte la fuente de alimentación y la fuente de aire, y ponga una sección de la tira de aluminio recta de 1300-1500m m en el surco material correspondiente de las secciones izquierdas y derechas, y ajuste el ángulo inferior del estante material para hacerlo que atraca cuidadosamente.
| Tamaño de Max.bending | 2000mm*2000m m (2500mm*2500m m) |
| Tamaño de Min.bending | 250mm*200m m |
| Anchura de aluminio del espaciador | 5.5-27m m |
| Error dimensional | ±0.5mm |
| Error del ángulo | ±1º |
| Velocidad de proceso | ≤26s |
| Suministro de aire | ≥0.65MPa |
| Poder total | AC220/380V 50Hz 2.5KW |
| Dimensión | 10500mm*2200mm*2600m m |
| NOMBRE | MARCA | NOMBRE | MARCA |
| PLC | ALEMÁN SIEMENS | Trío | Taiwán AIRTAC |
| Aparato eléctrico de la baja tensión | ALEMÁN SIEMENS | Cilindro | Taiwán AIRTAC |
| Motor servo | JAPÓN FUJI | Válvula electromagnética | Taiwán AIRTAC |
| Conductor servo | JAPÓN FUJI | Cambie el poder | Taiwán TIENDE |
| Retransmisión | JAPÓN OMRON | PANTALLA TÁCTIL | Taiwán WEINVIEW |
| Sensor | COREA AUTONICS | GUÍA | Taiwán TBI |
