Datos del producto:
|
Nombre de la producción: | Máquina del corte del vidrio | Tamaño de la máquina: | 2800mm*4200m m |
---|---|---|---|
Grueso de cristal: | 3 - 15m m | Tabla de cargamento: | Sí |
Tabla del corte: | Sí | Garantía: | 1 año |
Fractura de la tabla: | Sí | ||
Alta luz: | 0.08% glass cutting table machine,08% máquinas de la tabla del corte del vidrio |

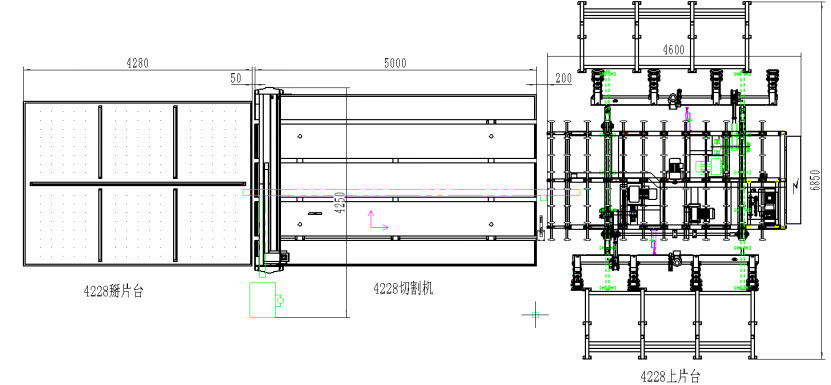

Máquina del corte del vidrio del CNC con los lechones de la tabla y del vidrio del corte
Levantamiento de requisitos:
Con la ejecución paralela de la cuerda de alambre de acero dos en el perno de argolla, no será sesgado, guardar el nivel de la tabla lentamente y ligeramente, y evitar el exprimir y la afectación por otros objetos.
Cuerda de alambre de acero, diámetro: 12-14m m, longitud: 3.5m-4m/pcs.
Número | Nombre | Tipo | Número | Notas |
1 | Tabla de cargamento | Brazos del doble YR-28/42 con la sola posición | 1pcs | |
2 | Tabla del corte | YR-CNC28/42 | 1pcs | |
3 | Fractura de la tabla | YR-30/42 | 1pcs | |
4 | Carriles | el 15kg/m | 3.8m*2pcs | |
5 | Coloque el tronco de cadena | YR-SPT28/42-072 | 1pcs | |
6 | Encadene el tronco | YR-SPT28/42-097 | 1sets | |
7 | Tronco de tres vías | YR-SPT28/42-098 | 1sets | |
8 | Tronco de cable | YR-SPT28/42-099 | 1sets | |
9 | Cubierta eléctrica del cable del gabinete | YR-SPT28/42-099 | 1pcs | |
10 | Soldadura del carril | YR-SPT28/42-094 | 2pcs | |
11 | Colocación limitada de Y | YR-SPT28/42-0986 | 3pcs | Según la posición del sitio |
Requisitos técnicos:
1. el carril superficial es llano, la rectitud el accuracy≤0.08%
2. la altura de la tabla de cargamento es 5-7m m más altos que la tabla del corte del CNC.
3. la colocación limitada eje de la tabla de cargamento Y asegura la posición cuando la tabla de cargamento paró.
4. los cables son ordenados recogido en el tronco, cable expuesto se deben cubrir con el tubo del guardia.
5. el aire comprimido es el aire puro seco, 0.5-0.6Mpa, conducto de aire de la entrada es 4 maneras del conducto de aire principal a
máquina, cambiada en el tubo de la PU del diámetro 10m m a FRL.
6. el estante del vidrio debe estar en la pieza media de los brazos de torneado, y fijado
7. La posición eléctrica del gabinete ajustada según el sitio.
8. poder eléctrico del gabinete: 380V 50HZ, diámetro de alambre 3*10+1*6
9. tornillo de presión: Total M10*80: 70pcs
tornillo de presión para el carril: 28pcs, para la tabla del CNC: 8pcs, para la posición limitada de la tabla de cargamento: 6pcs, para
tronco: 14pcs, para el dispositivo de trazado del borde: 4pcs, para el marco de pantalla: 4pcs, para el tronco de cadena: 6pcs.
10. operación de la seguridad, mantenimiento, entrenamiento de la instrucción después de la instalación.
11. Esta disposición general fue reservada por el cliente después de entrenar.
YR-4228 DOBLAN LA CARGADORA DOBLE DE LAS POSICIONES DE LOS BRAZOS
1,1 composición del equipo:
1)El marco principal del equipo/el sistema del trabajo del equipo/el sistema de transporte del equipo/el vacío chupan el sistema/el sistema el vuelco de la máquina/sistema de control del sistema/de programa de la presión alta y baja
1,2 configuración del equipo:
1)Piñón y cadena el vuelco: la alta exactitud especial fortalece
2)Carretilla del transporte: material de la PU de la importación
3)Lechón del vacío: material de la importación (el doble chupa la función)
4)Bomba de vacío: China y empresa conjunta alemana PUXU
1,3 original eléctrica
1)Regulador del PLC: DELTA
2)Tranducer: DELTA
3)Interruptor del acercamiento: Suiza ELCO
4)Cable de control: cable flexible del escudo
5)Regulador: Schneider
6)Original neumática: Taiwán Airtac
7)Sensor de la presión positiva y negativa: Japón SMC
1,4 parámetros de la tecnología
1)límites de cristal del tamaño del cargamento: talla 1500*1500mm mínima (solamente izquierda)
tamaño máximo 4200*2800m m
2)grueso de cristal del cargamento: 3~19m m
3)ciclo de cristal del cargamento: 40-90 anota 9 (ajustable)
4)velocidad de transporte: 0~40m/min (ajustable)
5)el máximo chupa la profundidad de cristal: 700m m
6)peso de cristal cargado máximo: 900KG
7)solo número lateral del brazo de cristal del cargamento: 6
8)solo número del lechón del brazo: 3
9)brazo cargado el vuelco: 2
10) posición de cristal del cargamento: 2positions
11) poder del source& del poder: V HERZIOS
12) instale el poder: 8KW
13) aire de la compresa: 0.3Mpa
14)presión del vacío: -70~ -90Kpa (ajustables)
Información de la tecnología
2,1: La máquina resume
1)La cargadora de cristal automática es un equipo que puede chupar el vidrio del estante de cristal y dar vuelta a la tabla y al transporte llanos a la cortadora o a cualquier otro lugar de trabajo.
2): Bomba de vacío famosa de la marca del uso del sistema del vacío, y estabilidad del aumento y seguridad del equipo en gran parte. Todos los procesos del trabajo son controlados por el PLC.
2,2: Describer de la tecnología
1)modo el vuelco: el vuelco mecánico, velocidad, trabaja el establo, ninguna sacudida
2)ángulo el vuelco: 95-98 (ajustable)
3)chupe la profundidad de cristal: el lechón puede ser el estiramiento 300m m, y satisface 700 profundidades de cristal cargadas
4)sistema de inducción: sistemas del uso dos del inductor eléctrico de la foto de cristal, más seguro y estable.
5)dispositivo de elevación: dispositivo de elevación especial de la biela
6)chupe el dispositivo: la capa doble anticipada del uso chupa la conducción.
7)control del lechón: cada lechón se puede controlar por la válvula de aire, usted elige el número del trabajo del lechón libremente.
8)el vidrio incorrecto de elevación protege: puede proteger el vidrio incorrecto cuando usted resuelve el vidrio pequeño o quebrado.
9)dispositivo de alarma: tenga el control auto y dispositivo de alarma rojo, verde de la lámpara.
10)modo de control: modo automático y modo manual
11)interfaz de control: Exhibición del chino y del inglés, pantalla de cristal líquido
12)parámetro fijado: la secuencia y el número de cristal de cargamento se pueden fijar automáticamente, y pueden ligar a la cortadora para alcanzar la función automática completa sin la interrupción, no necesitan el sistema de la repetición. Más conveniente y rápidamente
Ⅱ, MÁQUINA AUTOMÁTICA del CORTE DEL VIDRIO YR-4228 (empresa conjunta de China y de Italia)
1, estándar del equipo:
El tamaño máximo del vidrio de corte: 4200*2800m m
La altura de la máquina: 900±50m m.
El peso de la máquina: 3.8T.
El grueso del corte: 3~19m m
2, cortando parámetros
Línea recta profundidad de paralelismo: ≤±0.25mm/m
Exactitud diagonal: ≤±0.30mm/m
Velocidad del puente del corte: 0~180m/min (ajustable)
Aceleración del puente del corte: ² 3.0m/s
Velocidad del estante del pedazo de la herramienta: 160m/min
Aceleración del estante del pedazo de la herramienta: ² 6.0m/s
Velocidad de transporte de la correa: 40m/min
Error de la exactitud de la ubicación del cabezal cortador: ≤±0.2 milímetro
3, fuente de energía /power
Instale la fuente de energía: V HERZIOS
Poder real del equipo: 8KW
Aire de la compresa: 0.6PA
4, funcionamiento del equipo
Marco de equipo: exactitud de la garantía y ninguna deformación
Delantal de la herramienta del equipo: el pedazo de la herramienta puede hacer girar 360 grados.
Superficie de la máquina: utilice el tablero impermeable de la importación.
Sentido: fieltro industrial de la importación (componente de la fibra y de las lanas)
Modo del suministro de petróleo: fuente neumática automática, sincronismo con el pedazo de la herramienta.
Modo de transporte: transporte automático de la correa
5, pieza de la máquina
Tablero de tabla: tablero impermeable e incombustible de la importación
Estante: Japón KHK
Correa de transporte/rueda de la correa: Italia Bredbury
Rueda del corte: Alemán Bohle
6, dispositivo eléctrico
Utilice de computadora personal industrial para controlar, interfaz del Microsoft Windows
Voltaje: 415V/50HZ, tienen estabilizador del voltaje
Motor: Japón YASKAWA separa el motor
Interruptor del acercamiento: Suiza ELCO
Original eléctrica principal del dispositivo: Japón IZUMI y SCHNEIDER
Válvula proporcional neumática: Japón SMC
7, software
Software del corte de la importación de Italia y software de la optimización (GRADOS ÓPTIMOS de Italia)
El software de la optimización y el software de la gestión de la producción se pueden utilizar junto
Haga que el límite del corte de la zambullida proteja la función
Cuente la función de la cantidad de la producción
Tenga 1500 clases de figura el almacenamiento (conveniente para dibujar y controlar)
El software AUTO de la pintura del cad puede ser uso compatible
El software de la optimización se puede utilizar directamente con software del corte
Tenga función de la corrección automática, exactitud del corte de la garantía
La trayectoria del corte elige la función, alcance de la garantía la velocidad del corte más rápido
El corte de Heteromorphism, inflación automática, puede garantizar resultado del corte rápidamente y con eficacia.
La adición y la corrección del origen funcionan, pueden fijar origen dos veces
Entrada de control: interfaz del teclado y del ratón, chino y inglés
Tenga función mediata automática de la presión del cuchillo de corte del heteromorphism, garantía que corta el mejor resultado
Exploración de la plantilla de Heteromorphism: explore los diferentes tipos de figura incluyen el punto del heteromorphism por el punto, y los transforman a la figura de la leva
Software de la optimización: puede combinar y arreglar cualesquiera clases de tamaño del corte, el mejor programa del corte de la salida, tarifa del corte del aumento, y también hace que el software manual enmiende después de la optimización, ratio del uso del corte del aumento con eficacia
Optimice la presión y la velocidad del corte: según figura, la línea recta, arco, encorva hacia dentro, origen y final, pieza de la aceleración, pieza del excurvature de la desaceleración y así sucesivamente, optimiza, media y hacia fuera la mayoría de la presión y de la velocidad convenientes.
Almacenamiento de Heteromorphism: más de 300 clases de almacenamiento del heteromorphism, éste pueden satisfacer toda la demanda posible
Optimización de Heteromorphism: el heteromorphism en el almacenamiento se puede cambiar el tamaño, spined libremente, movido cualquier dirección, combinada libremente acordando orden
Función de la ubicación del taladro: en taladro de la fuente del almacenamiento del heteromorphism instale previamente la función.
El pedazo de la herramienta protege la función: la función mecánica de la protección, evita cualquier posibilidad del desplome.
Corte de Heteromorphism: el equipo puede cortando cualquier línea recta, la línea oblicua o el heteromorphism
Transporte de la correa: viaje en automóvili la impulsión la correa directamente, transporte el cristal tallado a la máquina de fractura de cristal.
Protección de la ruta: la ruta máxima del equipo tienen protección doble de la máquina y el eléctricos
Función mediata de la presión de corte: toda la presión puede ser mediata por el teclado
8, añaden la película que quita la función
9, utilizan el envase transparente del aceite
Ⅲ, AMORTIGUADOR DE AIRE YR-4228 QUE ROMPE LA MÁQUINA
1, parámetro de la tecnología
estándar de 1,1 Tabla-tableros: 4200×2800m m
altura de 1,2 Tabla-tableros: 910±30m m
1,3 cantidad de la máquina de la fan: sistemas 1
2, configuración principal
Tabla-tablero 2,1 sentido: fieltro industrial de la importación (componente de la fibra y de las lanas)
tablero 2.2Table: tablero impermeable e incombustible de la importación
barra 2.3Carrier: de través 2sticks, longitudinalmente 1stick
cilindro 2.4Air: Taiwán Airtec
máquina 2.5Air: Zhujiang
3, añaden la función automática el vuelco: la tabla se puede dar vuelta en un lado
el Ⅳ, añade ventanas que el software de la optimización se puede utilizar en de computadora personal
Lista accesoria al azar
No. | Nombre | Unidad | Cantidad | Observaciones |
1 | Interruptor optoelectrónico | sistema | 2 | |
2 | Equipo de herramienta | sistema | 1 | |
3 | Tenedor del cuchillo de la importación (alemán) | sistema |
6 |
|
4 | Interruptor del acercamiento | sistema | 2 | |
5 | Lechón de la cargadora | pedazo | 2 | |
6 | Delantal de cobre de la herramienta | sistema | 2 | |
7 | 694bearing | pedazo | 4 | |
8 | Parlanchín | pedazo | 1 | |
9 | Manual inglés de la operación | parte | 1 | |
10 | Software de los grados óptimos | sistema | 1 |
