Datos del producto:
|
Nombre de la producción: | Máquina butílica automática del extrusor | modelo: | LJTB01 |
---|---|---|---|
Anchura del espaciador: | 6A - 27A | Velocidad de la capa: | 47m/min |
Peso del pegamento: | 7kg | Color de la máquina: | Azul/opción |
Garantía: | 1 año | ||
Alta luz: | máquina de cristal aislador 47m/Min,Máquina de cristal doble aislador |
Máquina butílica automática del extrusor para hacer la producción de cristal aislador

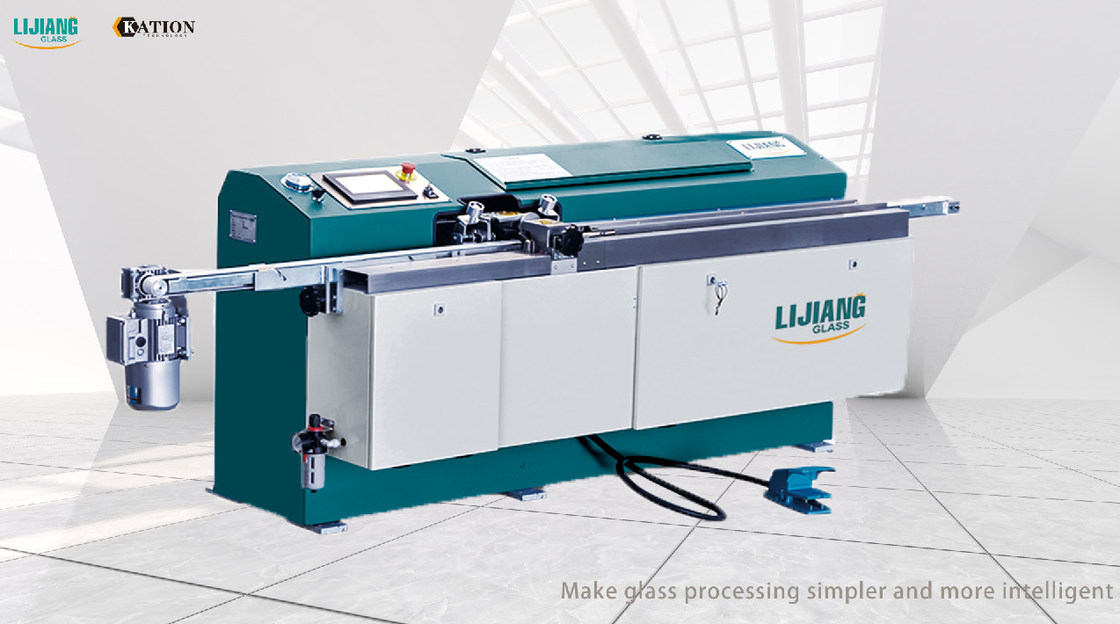

Máquina butílica LJTB 01 del extrusor
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil de KINCO
• Sistema hydráulico usando marcas alemanas
• Sistema de alarma, recordando añadiendo el pegamento butílico
• El sensor puede medir automáticamente la anchura del bastidor, la distancia de la boca puede ser ajustable
• Función del extractor
• El tiempo corto del precalientamiento, mejora eficacia del trabajo
• Los marcos de la forma de la capa, el dispositivo del rodillo se pueden seleccionar a voluntad
• La velocidad rápida de la capa, puede hasta 47m/min
• Presión estable e incluso capa
• Pegamento del ahorro. La cantidad de pegamento en ambos lados puede alcanzar 4g/m
• Barril grande del pegamento, 200L. (Opcional)
Datos técnicos
Presión del apretón | 10-18MPa |
Temperatura | 110~140℃ |
Grueso del pegamento | 0.3-0.5m m |
Anchura del pegamento | 3.5m m |
Anchura de aluminio del espaciador | 6A - 27A |
Velocidad | 5-47m/min |
Diámetro del cilindro butílico | 200m m |
Suministro de aire | ³ /min de los 0.4m |
Presión de aire | ≥0.6MPa |
Poder total | 380V, 5.7KW, 50HZ |
Dimensión | 2800×700×900m m (L×W×H) |
peso | 650kg |
Parámetros eléctricos
Nombre | Original | Marca |
PLC | China | KINCO |
Válvula | Alemán | HAWE |
Aparato eléctrico de la baja tensión | Alemán | SIEMENS |
Sistema que sobrealimenta hidráulico y neumático | Alemán | MAXIMATOR |
Convertidor de frecuencia | China | KINCO |
Componentes neumáticos | Taiwán | ARTAC |
Válvula de escape rápida/generador del vacío | Japón SMC | SMC |
Luz del viaje | Japón | OMRON |
Fibra óptica | Japón | OMRON |
Nueva máquina butílica automática del extrusor
Introducción:
La máquina butílica completamente automática del extrusor puede alinear con la planta de fabricación de cristal aislador para realizar la producción completamente automática, y el proceso entero de la capa no necesita el trabajo manual. Esta máquina butílica automática del extrusor consiste en el presionar del sistema de la rueda (rueda acuciante linear, arco presionando la rueda), centrando la rueda, la unidad de la boca del pegamento, la unidad de la protuberancia, la unidad de transmisión, el mecanismo de la rotación, el mecanismo de la ayuda, la unidad del marco, el sistema neumático, el sistema hydráulico y el sistema de control.
(1) allí es el dispositivo de alarma, él alarmará automáticamente cuando no hay pegamento (habrá un aviso en la pantalla táctil);
(2) la función de calefacción que mide el tiempo, trabajadores puede fijar la época de lanzamiento del equipo por adelantado, el equipo comenzará automáticamente la calefacción del sistema antes de que el oficiales trabajen rápidamente.
(3) ajusta automáticamente la distancia entre el frente y las bocas traseras del pegamento según la anchura del espaciador de aluminio.
(4) el motor de la transmisión es controlado por el motor servo, y la velocidad de la transmisión puede alcanzar los hasta 50m/Min.
(5) mecanismo grande de la ayuda del marco, evitar que el marco de aluminio en grande sacuda por una margen amplio en la esquina, dando por resultado la deformación del marco.
(6) operación simple, estable y confiable, efecto exacto de la capa, velocidad rápida de la capa y alta eficacia de la producción.
Parámetros:
Voltaje | 3P 380+N+PE |
Poder | 8.5kw |
Velocidad de la capa | 0~50m/min |
Tamaño mínimo del espaciador | 400*400m m |
Tamaño máximo del espaciador | 2400*2200m m |
Anchura del espaciador | 6~24m m |
Temperatura de calefacción | 100~140°C |
Presión de gas | 0,6 MPa |
Presión de la protuberancia | 17MPa |
Presión de sistema | 30MPa |
Dimensión (L*W*H) | 8550×1500×3500m m |
Peso | 3000Kg |
Máquina butílica LJTB 03 del extrusor
Característica principal
• Sistema de control del PLC, interfaz de la pantalla táctil
• Sistema de control de la frecuencia
• Estructura de la capa del marco del arco
• Sistema que sobrealimenta neumático e hidráulico importado
• Estructura de centro y de fijación con abrazadera automática
• Capacidad de cargamento hasta 14KG, tiempo del ahorro para el pegamento de alimentación
• Adopte cinco pasos para controlar transportan
• Función del precalientamiento, función de límite del cilindro del pegamento, sistema de alarma
• La nidada y el mecanismo del pegado adopta el último diseño
Datos técnicos
Presión del apretón | 10-18MPa |
Temperatura | 110~140℃ |
Anchura de aluminio del espaciador | 6A-27A |
Velocidad | 0-40m/min |
Diámetro del cilindro butílico | 200m m |
Suministro de aire | ³ /min de los 0.4m |
Presión de aire | ≥0.6MPa |
Poder total | 380V, 5KW, 50HZ |
Dimensión | 2600×680×1100m m (L×W×H) |
peso | 650kg |
