Datos del producto:
|
| Nombre de producto: | Máquina butílica del extrusor | Tipo: | LJTB01 |
|---|---|---|---|
| Presión del apretón: | 10-18mpa | Temperatura: | 110~140℃ |
| Grueso del pegamento: | 0.3-0.5M M | Anchura del pegamento: | 3.5m m |
| Alta luz: | máquina de capa de la protuberancia 47m/Min,Máquina de cristal doble de capa |
||

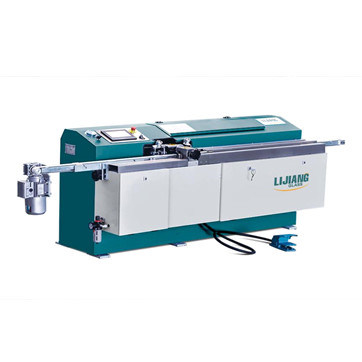

Máquina butílica del extrusor para el vidrio aislador que la velocidad rápidamente de capa, puede hasta 47m/min
1. Descripción y parámetros del producto
La nueva máquina butílica del extrusor es un equipo necesario para el aluminio-marco de fabricación
mecanografíe el vidrio aislado, incluso él es necesario para la producción plana de cristal aislador vertical de la prensa
línea. El butilo que sea pegado en los ambos el lado del bastidor de aluminio por la nueva máquina butílica del extrusor,
es el primer sellante para el vidrio aislador. La calidad del butilo decide tan directamente a la calidad de
vidrio aislador y usar vida.
1,1 descripción del producto
El equipo es controlado por el PLC del programa, puede automático y acabar exactamente de pegar la función,
los operadores necesitan solamente apoyar los marcos de aluminio, otros (afianzando el rodillo, la transferencia y el etc con abrazadera)
son automáticos acabados fijando programa. Este equipo es conveniente para el cuadrado, rectangular,
formado, arco y clases de bastidores de aluminio. El diámetro interno del cilindro butílico es 200m m, máximo
puede cargar el butilo de Φ195 * 250m m (7kg).
1.1.1 descripción de la estructura
El equipo contiene 9 porciones, tal y como se muestra en de la imagen 1,1: consista en respectivamente la unidad de transferencia 1
, sistema hydráulico 2, sistema 3 (rodillo de presión linear 1, presión linear roller2 y arco del rodillo
rodillo de presión), unidad 4 de la boca, unidad de medida del grueso 5], exprimiendo la unidad 6, neumática
sistema 7, sistema de control 8 y unidad 9. del estante.
La unidad de transferencia consiste en el motor del control de frecuencia, las correas y las poleas de correa. La gama de funcionamiento
la velocidad para la correa es 5 ~ los 47m/minuto; la altura del haz puede ser a mano ajustadas ruedas, de que localiza
en el lado izquierdo de la máquina (véase de la imagen 1,2), después de ajustar correctamente a la altura, por favor
apriete los tornillos de presión delanteros y traseros. La estructura de esta parte es simple y puede ser fácil ajustar, él
también tiene rápidamente velocidad de la transferencia, estable y confiable que actuar.

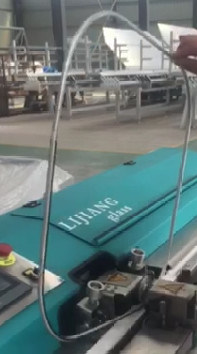

En condiciones normales, el operador puede acabar independientemente de pegar el butilo en el bilateral del aluminio
marco dentro del tamaño de 2000 * 2000 milímetros. Cuando el tamaño es más de 2000 milímetros, debe ser hecho
por dos personas. El operador de la ayuda debe estar lejos de la banda transportadora más de 200m m, en orden
para evitar el peligro de la fijación con abrazadera y de la participación en la correa.
Correa del Teflon
Usando la correa inadhesiva, guarde rápidamente el cubrir de la velocidad, ahorrando mucho butílico.
Estructura ajustable de la viga transversal
La estructura ajustable de la viga transversal controla la altura de extensión.
Expo de Pekín
El dispositivo fue mostrado en la expo de Pekín de mayo de 2017. Atrajo los ojos de mucha gente.
| Presión del apretón | 10-18MPa |
| Temperatura | 110~140℃ |
| Anchura de aluminio del espaciador | 4-30m m |
| Velocidad | 0-47m/min |
| Diámetro del cilindro butílico | 200m m |
| Suministro de aire | ³ /min de los 0.4m |
| Presión de aire | ≥0.6MPa |
| Poder total | 415v 50 frase de los herzios 3 |
| Dimensión | 2950×890×1004m m (L×W×H) |
| Peso |
750kg |
| Nombre | Marca | Original |
| PLC | KINCO | China |
| Válvula | HAWE | Alemán |
| Aparato eléctrico de la baja tensión | SIEMENS | Alemán |
| Sistema que sobrealimenta hidráulico y neumático | MAXIMATOR | Alemán |
| Convertidor de frecuencia | KINCO | China |
| Componentes neumáticos (cilindro/válvula) | ARTAC | Taiwán |
| Válvula de escape rápida/generador del vacío | SMC | Japón SMC |
| Luz del viaje | OMRON | Japón |
| Fibra óptica | OMRON |
Japón |
