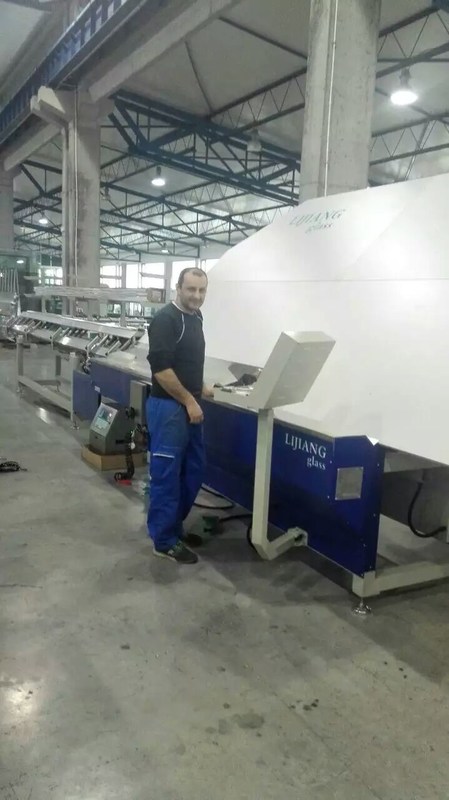

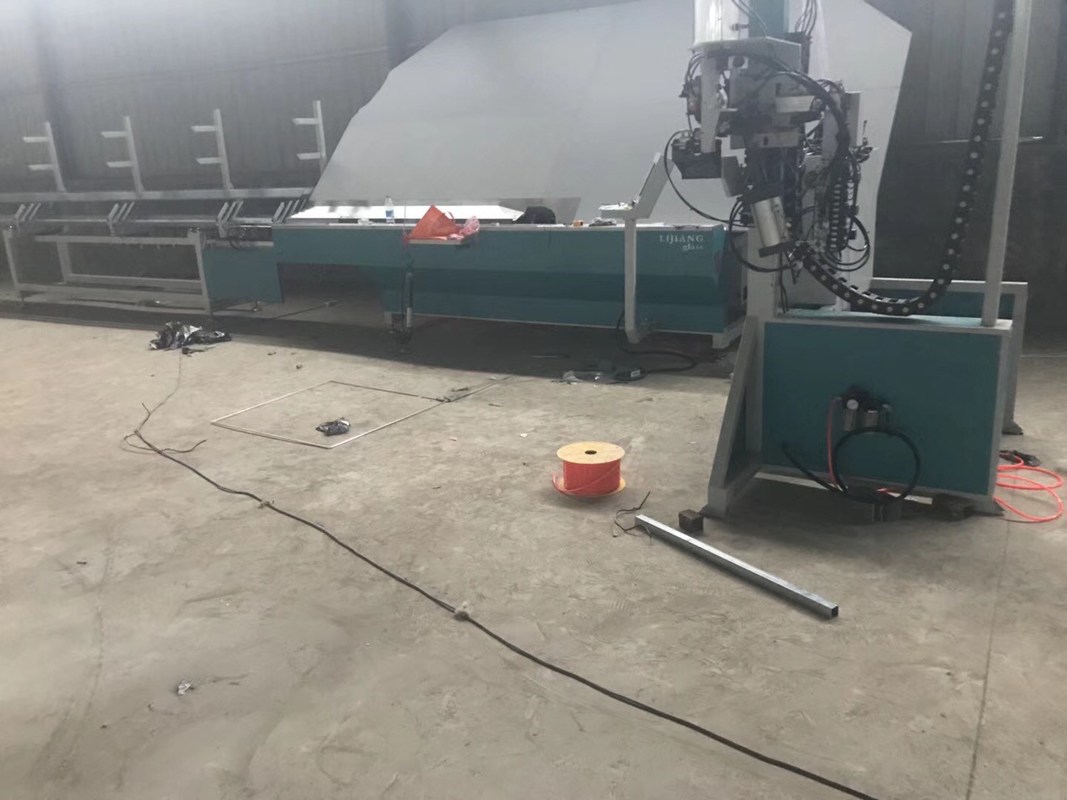

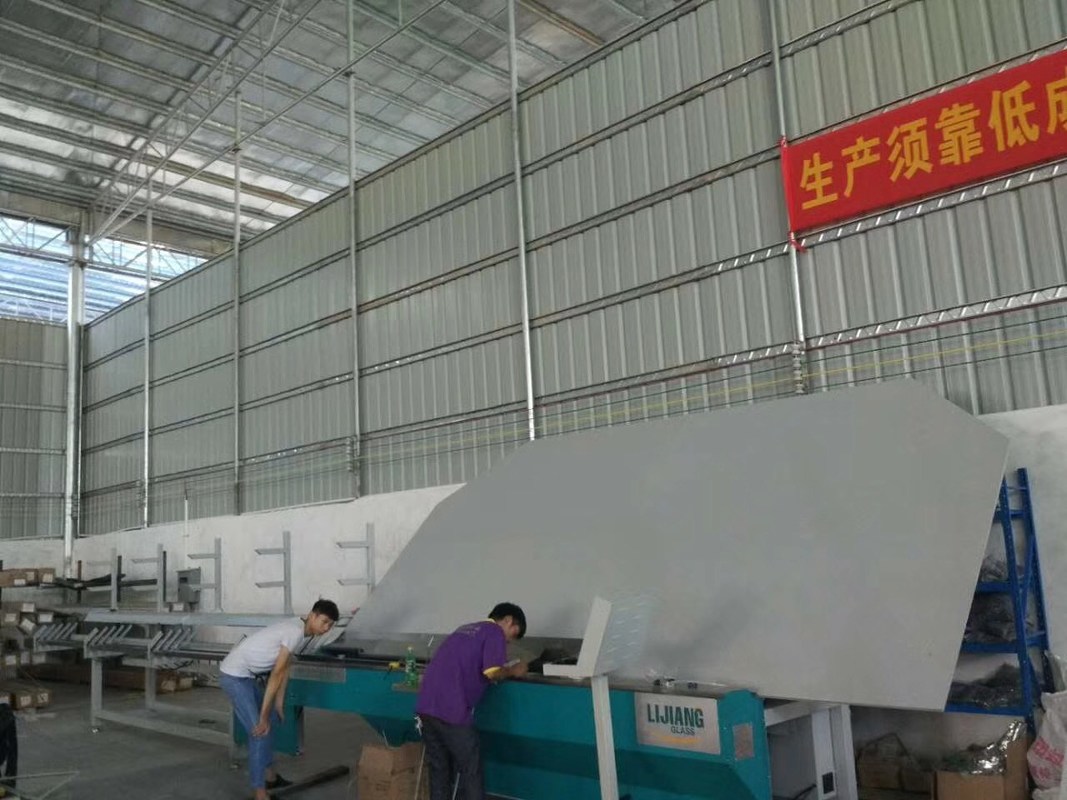

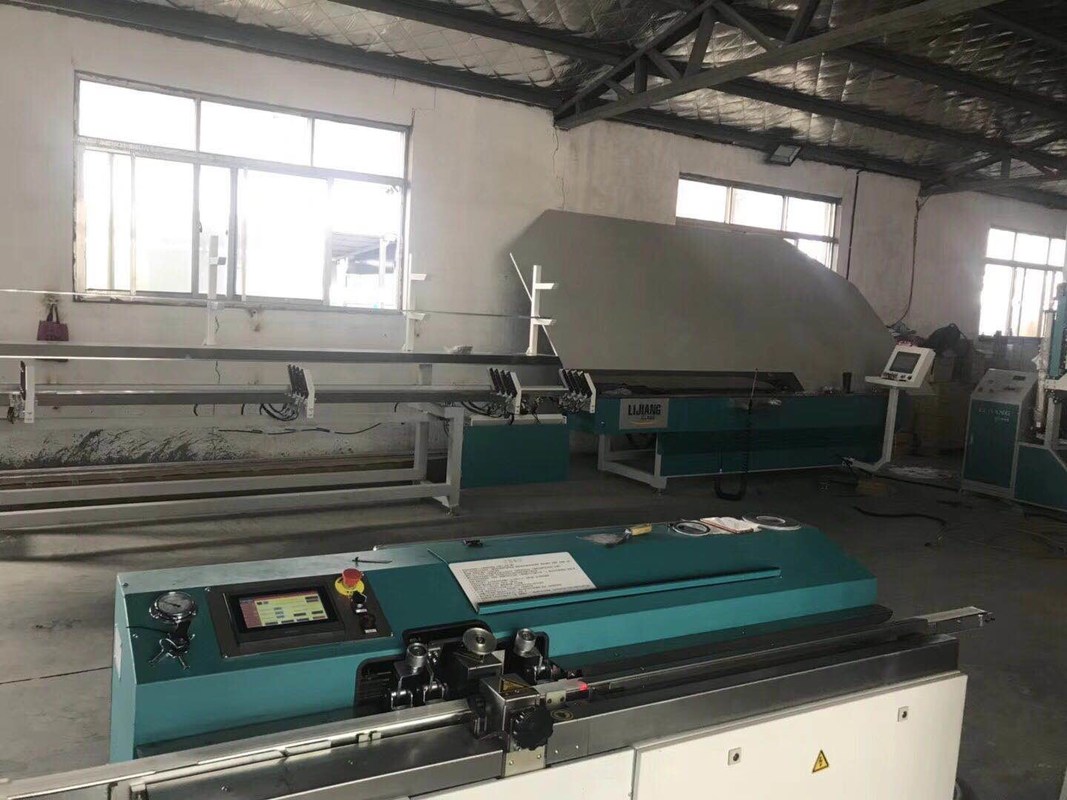

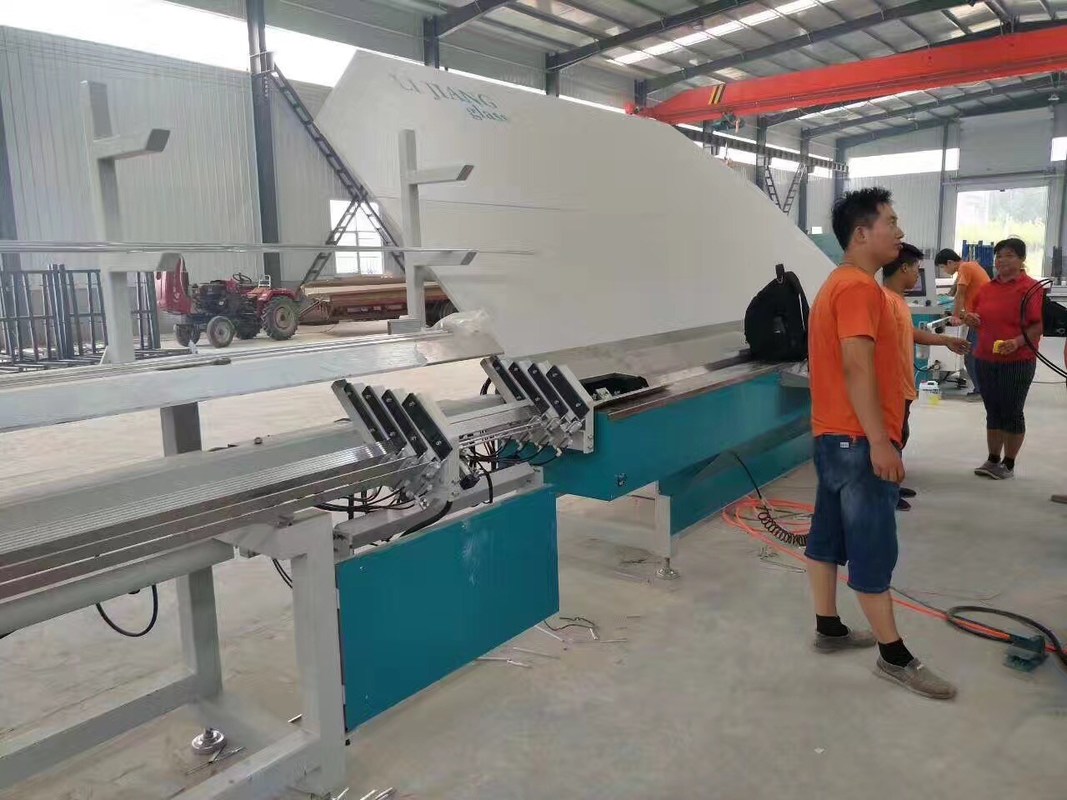

LIJIANG PONEN VERDE la línea arriba exacta de LJZW2020A i, dobladora del espaciador de aluminio dustry de cristal, fácil y exacto
En curso de usar la pantalla táctil, tenga cuidado de actuar. No puede utilizar ningún otro objeto en el golpe de la pantalla táctil y golpe contra para evitar daño a los componentes internos. ¡La operación debe cumplir con el principio de trabajo, prevenir el daño resultante de los daños corporales o de la máquina!
La pantalla de la pantalla táctil tiene idiomas chinas e inglesas, y usted puede hacer clic el botón en la esquina inferior derecha de la pantalla para cambiar entre dos idiomas.
Uso
En esta imagen:
exhibe la producción total de la cadena de producción, hace clic en el botón, la cuenta se despeja.
muestra la salida total de la cadena de producción de cristal doble (vidrio caminado incluyendo).
muestra la salida total de la cadena de producción de cristal doble.
muestra la producción total de vidrio formado.
exhibe la producción diaria total de la línea.
muestra a producción total de vidrio doble un día.
muestra a producción total de vidrio formado un día.
muestra a producción total de vidrio triple un día.
Detalles del equipo
- Adopte el sistema de control del PLC de Siemens
- Hay servo de 4 Siemens
- Adopte 12 sistemas de los estantes que podrían tamaños más diversos del almacenamiento de espaciadores. Utilice el servo de Siemens para cambiar diversos estantes.
- Corte y alimente automáticamente los espaciadores de aluminio
- Doble los marcos formados del espaciador continuamente
- Evite automáticamente la esquina de conexión mientras que dobla y corta
- La máquina ase el espaciador del top en vez de asir el espaciador de la parte inferior, solucionando el problema de inversión pasado de moda.
- Usando la informática industrial que podría realizar el dibujo in situ de los trabajadores en el ordenador industrial y directamente el doblez de los gráficos exhaustos.
- El dispositivo especial de la mano de la máquina se utiliza para doblar el marco grande del espaciador
Esta pantalla muestra el estado actual de la función de producción de la máquina.
La “velocidad de la limpieza” es el sistema de velocidad de la transmisión de la máquina de la limpieza.
“El tiempo del ajuste del bastidor superior” refiere a la época de detención del retraso del segundo vidrio en el dispositivo de situación de cristal de la sección de aluminio del conjunto del bastidor.
El “valor determinado de la concentración de la aireación” refiere al valor de la concentración de la aireación que se alcanzará en el modo automático de la detección de aireación. Después de alcanzar la concentración del sistema, la salida de gas de la compactación será parada.
De “ajuste inflación manual del tiempo” refiere al tiempo de inflación requerido para la inflación en el modo automático de no-inflación de la detección.
Los “parámetros de cristal” refieren no al modo del grueso entran manualmente los parámetros del grueso y de la anchura de cristal del bastidor de aluminio, proporcionan la prensa serva y los parámetros neumáticos automáticos, hacen clic en los parámetros de cristal fijados en la imagen:
-
-
| NOMBRE |
MARCA |
NOMBRE |
MARCA |
| PLC |
ALEMÁN SIEMENS |
Trío |
Taiwán AIRTAC |
| Aparato eléctrico de la baja tensión |
ALEMÁN SIEMENS |
Cilindro |
Taiwán AIRTAC |
| Motor servo |
ALEMÁN SIEMENS |
Válvula electromagnética |
Taiwán AIRTAC |
| Conductor servo |
ALEMÁN SIEMENS |
Cambie el poder |
Taiwán TIENDE |
| Retransmisión |
JAPÓN OMRON |
PANTALLA TÁCTIL |
Taiwán WEINVIEW |
| Sensor |
COREA AUTONICS |
GUÍA |
Taiwán TBI |
-
Datos técnicos
-
| Tamaño de Max.bending |
2000mm*2000m m (2500mm*2500m m) |
| Tamaño de Min.bending |
250mm*200m m |
| Anchura de aluminio del espaciador |
5.5-27m m |
| Error dimensional |
±0.5mm |
| Error del ángulo |
±1º |
| Velocidad de proceso |
≤26s |
| Suministro de aire |
≥0.65MPa |
| Poder total |
AC220/380V 50Hz 2.5KW |
| Dimensión |
10500mm*2200mm*2600m m |
